火灾自动报警系统常用图形及文字符号图标的含

发布时间:2021-05-17 10:12:45 丨 文章来源:http://www.zhimiaoxiaofang.com/ | 作者:利达消防设备丨 浏览次数:431
火灾自动报警系统常用图形及文字符号图标的含义有哪些?

文章附图

火灾自动报警系统常用图形及文字符号含义汇总!



一,概述:

       火灾自动报警系统的章节有很多原理图、系统图,大家在看图识图的过程中会碰到很多专业性图形及文字符号,今天小编就把常用到的图形及文字符号代表的含义或设备名称给大家汇总一下,小伙伴们收藏起来吧!

包括:

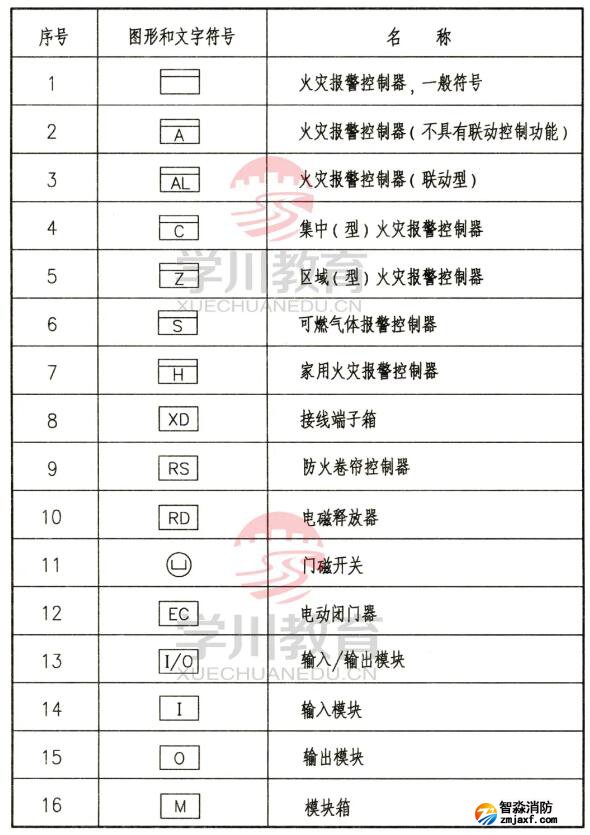

1、火灾报警控制器

2、可燃气体报警控制器

3、家用火灾报警控制器

4、接线端子箱

5、防火卷帘控制器

6、电磁释放器

7、门磁开关

8、电动闭门器

9、输入/输出模块

10、输入模块

11、输出模块

12、模块箱

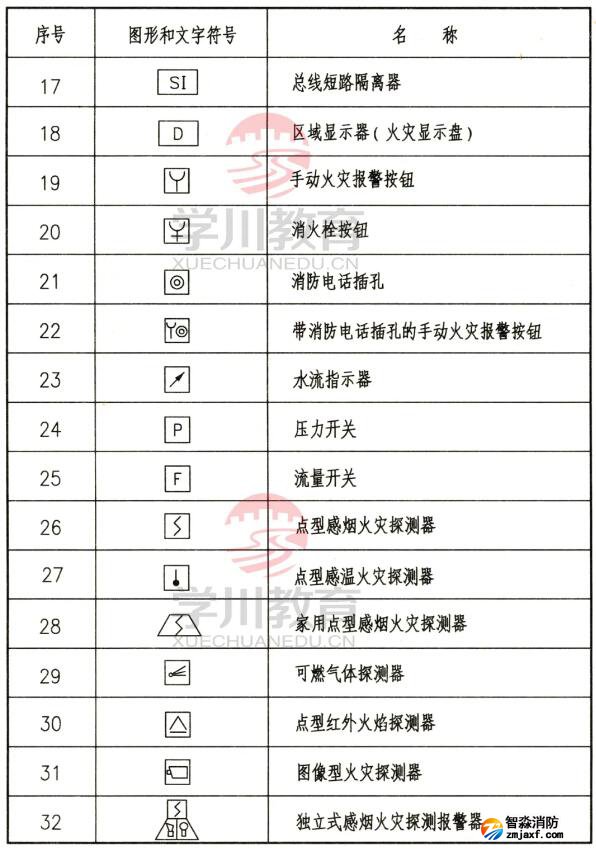

13、总线短路隔离器

14、区域显示器(火灾显示盘)

15、手动火灾报警按钮

16、消火栓按钮

17、消防电话插孔

18、带消防电话插孔的手动火灾报警按钮

19、水流指示器

20、压力开关

21、流量开关

22、点型感烟火灾探测器

23、点型感温火灾探测器

24、家用点型感烟火灾探测器

25、可燃气体探测器

26、点型红外火焰探测器

27、图像型火灾探测器

28、独立式感烟火灾探测报警器

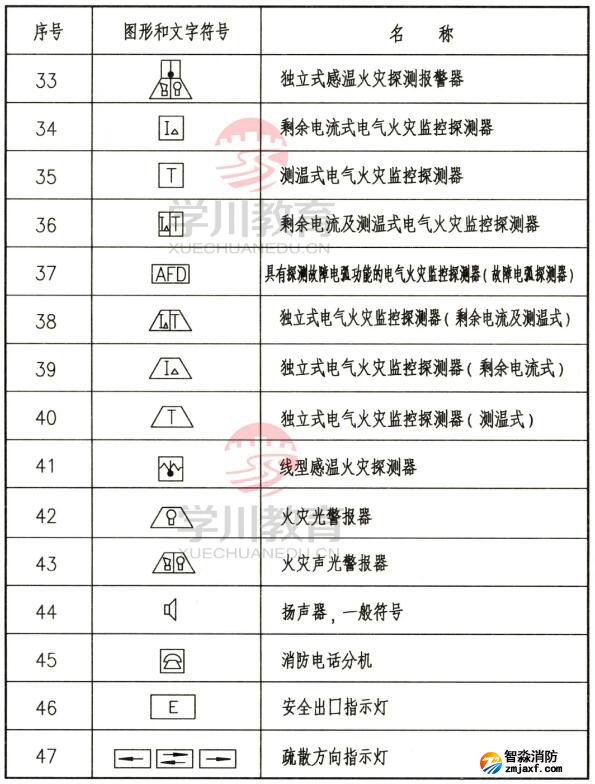

29、独立式感温火灾探测报警器

30、剩余电流式电气火灾监控探测器

31、测温式电气火灾监控探测器

32、剩余电流及测温式电气火灾监控探测器

33、具有探测故障电弧功能的电气火灾监控探测器(故障电弧探测器)

34、独立式电气火灾监控探测器(剩余电流及测温式)

35、独立式电气火灾监控探测器(剩余电流式)

36、独立式电气火灾监控探测器(测温式)

37、线型感温火灾探测器

38、火灾光警报器

39、火灾声光警报器

40、扬声器,一般符号

41、消防电话分机

42、安全出口指示灯

43、疏散方向指示灯

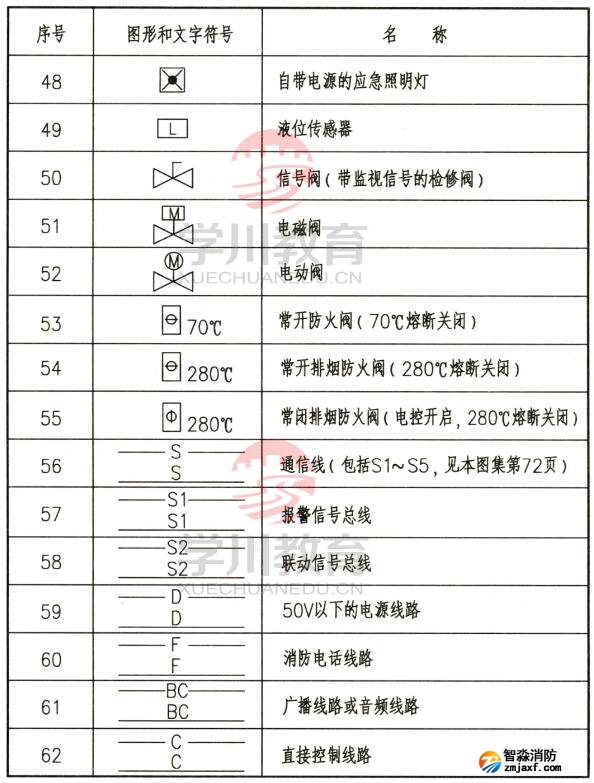

44、自带电源的应急照明灯

45、液位传感器

46、信号阀(带监视信号的检修阀)

47、电磁阀

48、电动阀

49、常开防火阀(70℃熔断关闭)

50、常开排烟防火阀(280℃熔断关闭)

51、常闭排烟防火阀(电控开启,280℃熔断关闭)

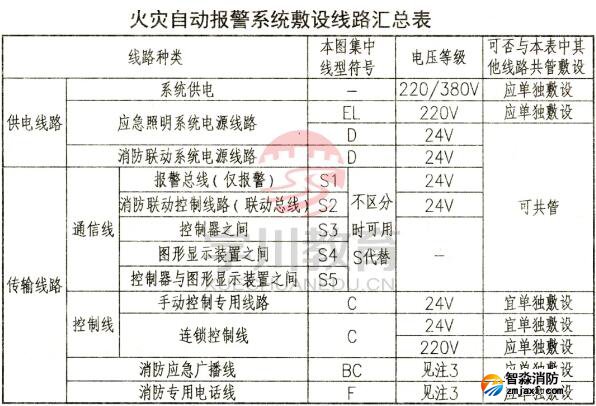

52、通信线(包括S1~S5,见本图集第72页)

53、报警信号总线

54、联动信号总线

55、50V以下的电源线路

56、消防电话线路

57、广播线路或音频线路

58、直接控制线路
