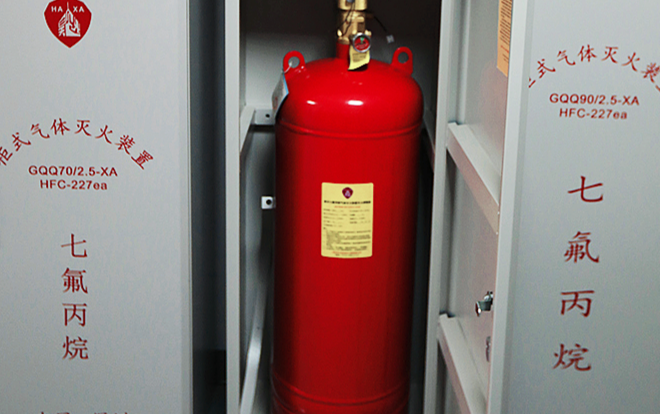

七氟丙烷（HFC-227ea，化学式C3HF7）作为一种广泛应用于气体灭火系统的化学灭火剂，因其灭火效率高、对设备和人员相对安全（在规定浓度和暴露条件下）、残留少且易于与机电设备兼容而被广泛采用。设计七氟丙烷灭火系统时，喷放时间（或称释放时间、容器排放持续时间）是一个关键参数，它直接影响灭火效果、系统安全性与设备选型、以及相关规范的合规性。

一、喷放时间的概念与重要性

1. 定义
   在七氟丙烷气体灭火系统中，喷放时间通常指从系统启动（控制器发出释放命令或启动阀门动作的瞬间）到灭火剂从喷口/扩散元件持续喷出的时间段，或更严格地说，是灭火介质在被保护空间内达到并维持所需灭火浓度所需的时间长度。工程上常以“容器释放时间”或“释放持续时间”（discharge time）表示。

2. 重要性

• 灭火效果：喷放时间直接影响灭火剂在被保护空间内的峰值浓度以及浓度曲线的上升速度，进而影响对燃烧过程的抑制效率。若喷放时间过长，可能导致灭火剂在达到有效浓度前燃烧继续发展；若过短，虽然可能快速达到峰值，但可能引起流场扰动或局部超浓，影响均匀性。

• 气动力学与烟气运动：喷放时产生的气流、动量输运与温度场会影响烟雾和燃烧产物的迁移，关系到探测器、通风系统以及人员疏散安全。

• 结构与设备承受：较短的喷放时间对应更高的质量流速与瞬时压力梯度，可能对管路、阀门与被保护空间内的脆弱设备造成冲击。

• 充装与瓶组设计：喷放时间决定了气源（容器）压力、管网直径、喷嘴类型及数量、阀门流量系数（Cv或K）等设计参数。

• 法规与标准：许多国家与行业标准对气体灭火剂的释放时间有明确要求或推荐值，以保证灭火效率与人员安全。

二、影响喷放时间的主要因素
设计喷放时间并非孤立参数，其受多种因素共同影响，工程设计需将这些因素综合考虑：

被保护空间特性

• 体积：空间体积越大，为达到相同灭火浓度所需的灭火剂总量越多，通常需要更长的持续喷放时间或更大瞬时流量。

• 布局与隔断：空间内有无隔间、设备区划、天花板高度、沉陷区与高架结构都会影响气流分布与灭火剂稀释速度。

• 通风与泄漏：空间的空气交换速率（通风量、自然通风、机械通风、门窗开闭状态）与气密性（渗漏率）决定了灭火剂浓度能否在喷放期间维持；高泄漏率需要更快喷放以克服稀释或设计更高的保护浓度。

• 热源与燃烧负荷：燃烧强度影响灭火剂需要达到的瞬间灭火能力，可能要求更短的注入时间以迅速抑制燃烧。

灭火剂特性

• 化学与物理性质：分子质量、扩散系数、比热、蒸气压等决定气体在空间内的混合、沉降与温度效应。

• 推荐保护浓度：不同类型火源（固燃、液燃、带电设备）有不同的灭火剂浓度要求；达到并维持该浓度的时间要求影响喷放时间。

• 安全暴露极限：人员允许暴露浓度和暴露时间（如短时阈值）也会影响对喷放速率的设计，以避免短时间高浓度对人员的危害。

系统组件与管网参数

• 容器压力与容量：决定可提供的瞬时流量以及维持时间。

• 管径、管网布局与阻力损失：流阻越大，瞬时流量越受限，造成喷放时间延长。

• 阀门特性（类型、开度速度、流量系数）：快速开启、高流量系数的阀门可实现短时间释放；慢开阀则延长释放过程。

• 喷嘴类型与喷放方式：均匀喷洒或点喷设计影响空间内瞬时浓度分布。

• 控制器与电源：控制器响应时间与电源可靠性也影响启动延迟与实际喷放时间。

规范与安全要求

• 标准规定：例如NFPA 2001（Clean Agent Fire Extinguishing Systems）等对释放时间、保持时间或浓度保持要求有明确条款，通常对灭火剂达到设计浓度的时间上限、以及保持该浓度的最短时间提出要求。

• 电气与设备安全：在含电气设备或特殊安装的环境中，可能要求更快的灭火响应以防设备被破坏或火势蔓延。

三、典型规范与推荐值
不同标准对喷放时间或释放时间的定义及其推荐值有所差异，但通常存在共同原则：释放时间应足够短以在火势发展初期达到灭火浓度，但又不能过短以致产生危险的瞬时冲击或过大的瞬时浓度。

NFPA 2001（现代清洁气体灭火系统）

• 对气体灭火系统的释放时间与浓度保持时间有系统性规定。对于七氟丙烷等惰性或清洁气体，NFPA 通常会在系统设计中要求在规定的时间内（常见为10秒、30秒或更短/更长，视系统类型与保护对象而定）将灭火剂释放进入保护空间，以保证快速抑火。

• NFPA 2001 对泄漏计算、容器容量与喷放曲线有明确方法，要求设计能在预期泄漏条件下保持有效浓度特定时间（典型的保持时间为10分钟或更长，取决于风险等级）。

ISO 与欧洲规范

• ISO 14520（原 EN 15004）针对气体灭火系统提出对释放时间的技术要求，通常规定达到设计浓度的最大允许释放时间，以保证对不同火灾情境的抑制能力。

• 欧洲规范常强调保护区的密封性与泄漏率的定义，并以此为依据计算释放曲线与保持时间。

国内相关规范/行业标准

• 中国消防技术标准（如GB 50370等）及行业规范，对灭火剂的浓度、释放时间、保持时间及现场安全要求亦做了明确规定。工程实践中应遵循现行国家标准和地方规范，并与国际标准对照，以保证兼容性与安全性。

四、喷放时间的计算方法与工程实现
实际工程计算通常需要通过结合流体力学、压力容器性能、管路水力学（气力学）与被保护空间传输模型进行综合分析。常见的计算/设计步骤包括：

确定设计目标

• 明确被保护空间类型、火灾类型与设计保护浓度（根据燃烧物特性、被保护对象可承受暴露等确定）。

• 确定浓度保持时间（通常根据标准或风险评估确定，如10分钟、30分钟等）。

估算所需灭火剂总质量

• 依据空间体积、设计浓度及环境条件（温度、压力）计算灭火剂所需质量，并考虑泄漏裕量与系统布置损失。

确定允许的释放时间范围

• 参考标准（如NFPA、ISO）和安全要求，结合被保护对象敏感性确定释放时间的上限与下限。通常会给出一个设计目标区间，例如在2–10秒、5–30秒或根据具体方案制定。

选择容器与阀门并计算瞬时流量

• 根据估算的质量与目标释放时间计算所需质量流量（kg/s）。

• 依据容器初始压力、阀门流量系数、管道阻力、喷嘴性能计算实际可达到的释放时间。

• 通常需进行等熵或准静态气体流动计算以模拟容器压力随释放的变化，从而得到更精确的释放曲线与总释放时间。

管网水力与流量计算

• 通过Darcy-Weisbach、管网阻力系数与局部损失计算管网系统在不同工况下的流量与压力分布，验证是否能满足设计瞬时流量。

• 必要时通过CFD（计算流体动力学）模拟喷放过程中气流场、浓度分布与温度场，尤其在复杂空间或对均匀性要求高的场合，这一步尤为重要。

考虑启动延迟与控制策略

• 系统从探测到发出释放命令、阀门动作到灭火剂真正喷出之间存在启动时滞（电气响应时间、机械阀门开度时间等）。设计中需将这些延迟计入总响应时间与喷放曲线。

• 控制策略（如单点释放、分段释放或联动控制）也会影响实际释放时间与灭火剂分布。

现场试验与验证

• 在关键设施中，常通过模拟实测、现场试验或模型测试验证喷放时间与浓度分布，确保计算与实际一致并满足规范要求。

• 试验包括泄漏试验、浓度监测、温度监测与对设备影响的评估。

五、工程实例与设计取值建议（示例性讨论）
以下为工程实践中常见的设计取值与考虑，供参考但不代替具体标准与现场评估。

小型封闭机房与控制柜空间

• 特点：体积小、气密性较好、被保护对象为电子设备，对烟雾与短时高浓度容忍度较高。

• 设计思路：通常要求释放时间较短（例如10秒以内）以快速达到灭火浓度，避免设备高温损坏与火势蔓延。容器压力与管径选型倾向于高瞬时流量，阀门采用快速启动型。

大型仓库或设备间

• 特点：体积大、可能存在分隔、通风量不可忽视。

• 设计思路：可接受相对较长的释放时间（如30秒甚至更长），但需重点评估通风与泄漏对浓度的影响，必要时改进空间密封或采取分区控制以缩短有效释放区域的喷放时间。

特殊高风险场所（油品、化学品储存）

• 特点：燃烧强度高、火灾蔓延快速，对灭火响应要求严格。

• 设计思路：追求最快速的释放以扑灭初期火源，同时兼顾系统的安全（避免高能量喷放引起二次扩散）。通常需要结合水雾、泡沫等复合灭火策略，并通过严格的CFD模拟与现场演练确定喷放时间。

六、安全性与人员影响

• 瞬时高浓度暴露：在设计快速喷放时需评估人员暴露风险，七氟丙烷虽然作为清洁剂相对安全，但高浓度短时间暴露仍可能引起麻醉或其他不适，设计中需考虑保护区内人员疏散程序、警报与延迟释放（按风险权衡）。

• 结构与设备冲击：高流量释放可能引发局部压力波或气流冲击，须保证管道固定、喷嘴稳固，并避免对精密设备造成机械影响。

• 环境与监管要求：七氟丙烷属于温室气体（高GWP），在多个国家与地区的使用受到法规限制。设计与选型需兼顾合规性与长期替代方案规划。

七、常见误区与注意事项

• 仅以“短越好”作为设计原则：虽然快速释放有利于迅速抑火，但过短的释放可能产生极高瞬时浓度与气流冲击，或超出容器和阀件的安全能力。因此需平衡释放速率与系统承载、人员安全与浓度均匀性。

• 忽视泄漏与通风影响：在有通风或渗漏的空间，单纯缩短释放时间不能弥补由于泄漏导致的浓度不足问题，应综合考虑密封性与保持时间。

• 使用不适当的阀门或管径：错误的流量系数选择会导致无法达到设计释放时间，或系统在初始阶段产生非线性的流速衰减，影响灭火效果。

• 忽略启动延迟：从探测到灭火剂实际到达保护目标之间的时间若被忽略，可能导致实际灭火响应远低于设计预期。
