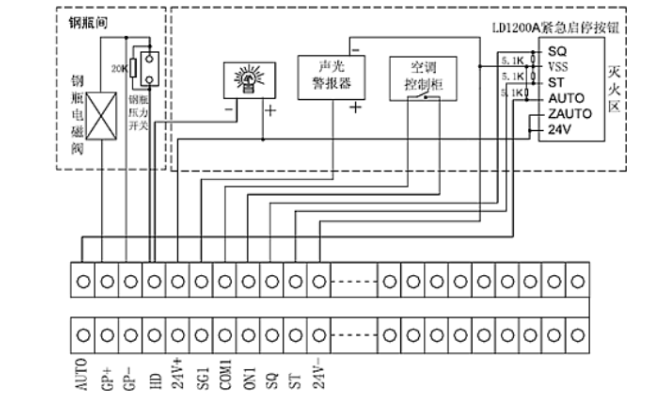

利达LD5503EN、LD5506EN系列气体灭火控制盘是消防气体灭火系统的核心控制设备，其DC24V电源接线的规范性直接决定系统能否稳定运行，现场施工中电源极性接反、线路虚接、短路是最频发的连接问题。根据利达设备接线规范，气体灭火控制盘电源端子分为24V正极与VSS负极，属于有极性接线端子，严禁反接、错接，一旦出现接线错误，会直接导致控制盘无法上电、主板电路保护锁定，严重时会烧毁电源模块，造成设备永久性损坏。
现场施工中，多数问题源于施工人员操作不规范，未严格区分电源正负极，仅凭经验接线。部分施工现场存在线缆标识缺失、新旧线缆混用的情况，RVS双绞线、RVV多芯线缆正负极混淆，通电后控制盘无响应，主机持续报电源故障、设备离线。同时，线路虚接问题尤为普遍，施工时线缆芯线未完全压入端子、端子螺丝紧固不到位、芯线氧化锈蚀，导致设备运行中电源供电断断续续，出现控制盘频繁重启、灭火倒计时中断、声光警报间歇工作等故障。此外，部分现场存在电源线缆截面积不达标问题，未按照规范使用1.5平方毫米铜芯线缆，长线敷设时电压压降过大，设备供电不足引发功能异常。
该类问题的排查与处置需遵循标准化流程。首先，断电后使用万用表直流电压档测量电源端子电位，核对正负极接线是否匹配设备标识，对调反接线缆重新紧固；其次，逐一检查所有电源接线端子，剔除氧化、断裂的芯线，重新剥线压接，确保芯线完全贴合端子接触面，螺丝紧固到位，杜绝虚接、松动问题；最后，严格按照设备规范选用RVV-4×1.5或RVS-2×1.5铜芯线缆，排查线路短路、破损隐患，通电后持续观测设备供电状态，确保电压稳定在DC24V标准区间，消除电源故障报警。日常运维中需定期紧固电源端子，清理线路氧化层，避免长期运行引发供电故障。
