在利达火灾自动报警系统日常运维中，总线回路短路是发生率最高、影响范围最广的线路故障类型。该故障一旦发生，会直接导致整条回路设备失联，消防主机批量报回路故障、设备离线，严重时会造成回路板过载保护跳闸，彻底丧失火灾监测报警功能，给建筑消防安全埋下重大隐患。利达系列消防报警设备对总线回路电气参数有着严格标准，正常总线回路环路电阻需小于40Ω，全线无直接导通短路点，一旦出现线路正负线直接搭接、绝缘层破损连通等短路问题，系统会瞬间触发故障预警。本文结合利达设备技术规范与现场运维经验，全面剖析总线回路短路故障的各类成因，讲解标准化检测流程与精准排查、修复方法，为消防运维人员提供实操参考。
利达消防总线回路短路故障主要分为永久性短路和间歇性短路两大类，两类故障成因与故障表现存在明显差异。永久性短路故障多为硬性线路故障，故障状态持续稳定，主要成因包含施工不规范与线路老化破损两大核心因素。在建筑消防施工阶段，部分施工人员操作不规范，总线线缆穿管过程中野蛮施工，导致线缆绝缘层被管口、金属管件划破，正负总线裸线直接接触；吊顶内、管井内总线布线杂乱，未按规范分开绑扎，长期贴合挤压后绝缘层破损导通；回路接线端子压线不规范，多股铜线外露、压线过长，正负端子铜线搭接短路。同时，老旧建筑消防线路长期运行，线缆绝缘层受高温、潮湿、氧化侵蚀逐渐老化开裂，裸线裸露后接触导通，形成永久性短路故障。此外，装修改造、管道维修等二次施工误碰、碾压消防总线，也会直接造成线路短路损坏。
间歇性短路故障隐蔽性更强、排查难度更高，故障无规律反复出现，主机故障时有时无，极易被运维人员忽视。该故障主要由线路受力、环境变化、设备故障引发。吊顶、桥架内总线线缆长期受风机震动、建筑沉降拉扯，绝缘层出现细微裂纹，设备运行震动、人员检修触碰时裂纹开合，造成瞬时短路；雨季空气湿度大，线缆破损处受潮凝露，形成导电通路，出现潮湿短路，天气干燥后故障自动消失；回路上探测器、模块底座老化变形，金属弹片移位，偶尔触碰导通总线，引发间歇性短路故障。这类故障因发作无规律、无固定点位，常规巡检难以发现，是消防系统运维的重难点问题。

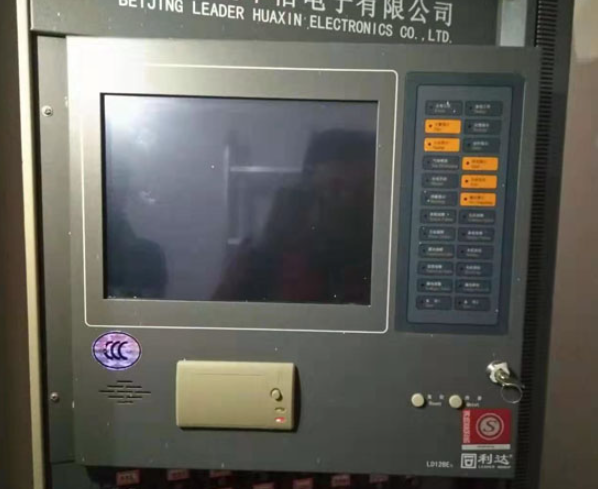

针对利达消防总线回路短路故障，需遵循“先整体后局部、先断电后检测、先排查线路后排查设备”的标准化检测流程。第一步开展主机故障初判，当消防主机显示单回路或多回路故障、全部设备离线时，先在主机后台查看故障回路编号，记录故障发生时间、频次，区分是持续故障还是间歇故障。随后断开故障回路电源，关闭回路板输出开关，避免持续短路烧毁回路板元器件，保障设备安全。第二步进行全域电气检测，使用高精度万用表测量回路总线两端通断状态，拆除回路所有终端设备、终端电阻，单独测量总线正负线之间阻值，若阻值趋近于0Ω，可判定为总线永久性短路；若阻值忽大忽小、数值波动，即为间歇性短路故障。同时测量总线对地阻值，排除短路伴随接地的复合型故障。
第三步实施分段精准排查，这是定位短路点位的核心步骤。将整条故障总线按照楼层、防火分区、接线箱划分为多个分段，采用分段隔离排查法，依次断开各分段线路，逐段测量通断阻值。当断开某一分段后，总线阻值恢复正常、短路故障消失，即可确定故障点位位于该分段内。针对故障分段，逐段检查线缆外观、接线端子、管线接口，重点排查吊顶边角、管线转弯、设备底座接线处等易破损点位。对于隐蔽布线、预埋管线线路，借助线缆追踪仪定位线路走向，结合阻值变化精准锁定破损短路点位。第四步排查外接设备故障，拆除分段内所有探测器、手动报警按钮、输入输出模块，逐一检测设备底座与接线引脚，排查设备内部短路、底座金属搭接等问题，排除设备引发的回路短路故障。
故障定位完成后，需按照利达设备安装规范开展标准化修复工作。对于线缆绝缘层轻微破损、无铜线断裂的点位，采用专用消防线缆绝缘胶带双层包裹密封，做好防水防潮处理；对于线缆严重破损、老化、断裂的点位，直接更换同规格阻燃双绞线，利达消防总线统一要求采用RVSP屏蔽双绞线，严禁使用普通平行电缆替代，避免再次出现线路故障；对于接线端子搭接短路问题，重新规整接线，修剪外露铜线，规范压线固定，确保正负线分离、无搭接、无松动；对于设备底座故障，直接更换全新原厂底座，保证接线弹片弹性正常、无移位变形。
修复完成后需开展全面复检工作，重新测量回路环路电阻、绝缘阻值，确保环路电阻＜40Ω，线路通断正常、无短路隐患。恢复终端电阻、所有外接设备接线，合闸送电后在消防主机进行设备登录、回路自检，确认所有设备正常在线、无故障报警，连续试运行24小时无间歇性故障，方可判定故障彻底排除。同时，为规避后续故障，需规范日常运维，定期检查总线布线状态，严禁私拉乱接线路，装修施工前做好线路防护，老旧线路定期检测更换，从源头杜绝总线短路故障发生。
