产品介绍

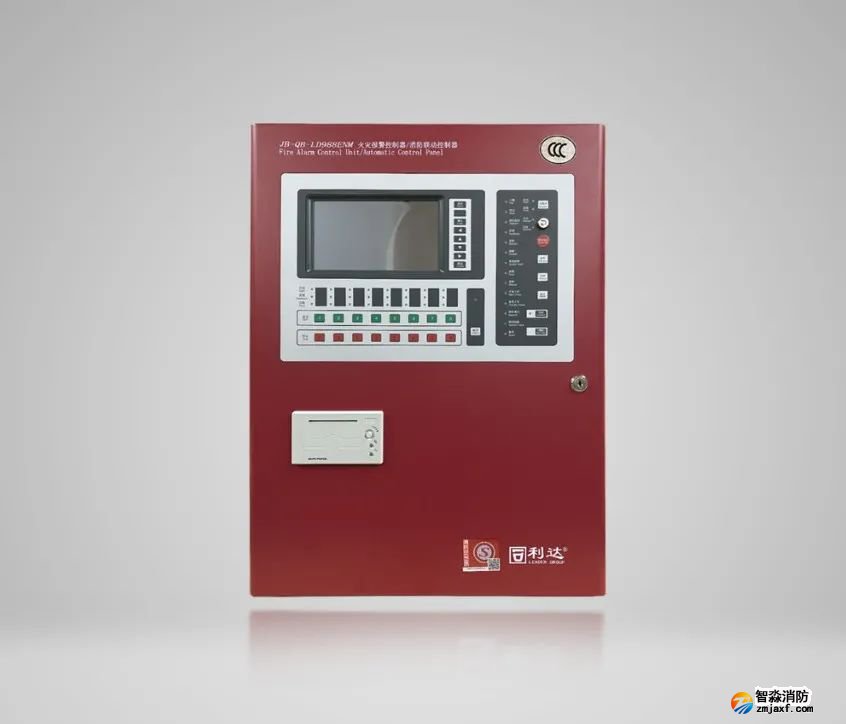

利达JB-QB-LD988ENM火灾报警控制器采用模块化设计,使用嵌入式实时操作系统,具有可靠、高效和良好的可扩展性等特点。该机型可以单独使用,也可以联网构成一个多机网络系统使用。配合我利达消防公司的全系列总线产品及其他相关设备,可广泛应用于中小型项目。满足 GB4717-2005《火灾报警控制器》、 GB16806-2006《消防联动控制系统》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》,取得消防产品3C认证证书。
主要功能
-
区域控制器,本机容量:4回路,最大1024个地址点,7路多线输出和1路声光警报专用输出。
-
采用7寸全彩液晶屏显示各种信息,指示灯指示关键状态,具有信息打印功能。
-
采用方便灵活的触摸屏操作,以及辅助的按键操作。
-
具有1路公共火警无源接点输出,1路公共故障无源接点输出。
-
用户使用PC机软件完成配置数据的编程,提供U盘接口通讯方式实现配置数据的上传和下载。
-
提供RS485、CAN、串口通讯等多种通讯接口。
-
具有黑匣子功能,可以记录9类事件的历史记录信息,分别为火警10000条、故障20000条、启动10000条、屏蔽10000条、气体灭火10000条、延时10000条、监管10000条、反馈10000条、控制器操作10000条。
-
外部设备可通过多线手动盘手动控制,兼容两线或三线布线,多线输出选择两线布线时需要配接LD6803模块。
-
具有回路短路保护与电源短路保护功能。
-
总线输出电流可达1.3A,可配接我公司两线制和四线制总线产品。
技术参数
内容 |
技术参数 |
|
主电源电压 |
AC220(187~242V) 50Hz |
|
回路输出电压 |
DC 14V~28V |
|
联动输出参数 |
DC27V/4A |
|
回数数量 |
4 |
|
单机容量 |
1024(回路设备地址) |
|
最大多线输出点 |
8(含1路声光警报输出) |
|
最大回路输出电流 |
1.3A |
|
区 |
X区 |
999 |
Y区 |
999 |
|
Z区 |
255 |
|
通讯接口 |
CAN |
支持,波特率10K |
USB |
1 |
|
逻辑规则 |
1024 |
|
联网 |
支持总线拓扑结构 |
|
工作环境温度 |
0℃ ~ 45℃ |
|
工作环境相对湿度 |
≤95%RH(40±2 ℃ ) |
|
备用电池规格 |
12V/14Ah电池(两节) |
|
最大外形尺寸 |
长440mm×宽160mm×高580mm |
