利达华信电气火灾剩余电流火灾探测器接线安装示意图

利达华信电气火灾剩余电流火灾探测器接线示意图







一，概述：

        电气火灾监控系统是服务于常规的低压供电网络的监控系统，其应该是一个联成网的整体装配，是一个完整的系统。在开始设计工作之前应进行系统设计，选择保护对象和保护对象火灾危险等级，以确定受控点总数和具体探测器的数量。根据受控点总数和监控主机设备安装位置确定电气火灾监控设备的选型，系统综合布线，完成系统图。我公司生产的电气火灾监控系统产品符合GB14287.1-2014《电气火灾监控系统 第1部分 电气火灾监控设备》、GB14287.2-2014《电气火灾监控系统 第2部分 剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第3部分 测温式电气火灾监控探测器》标准要求。





二，接线示意图：

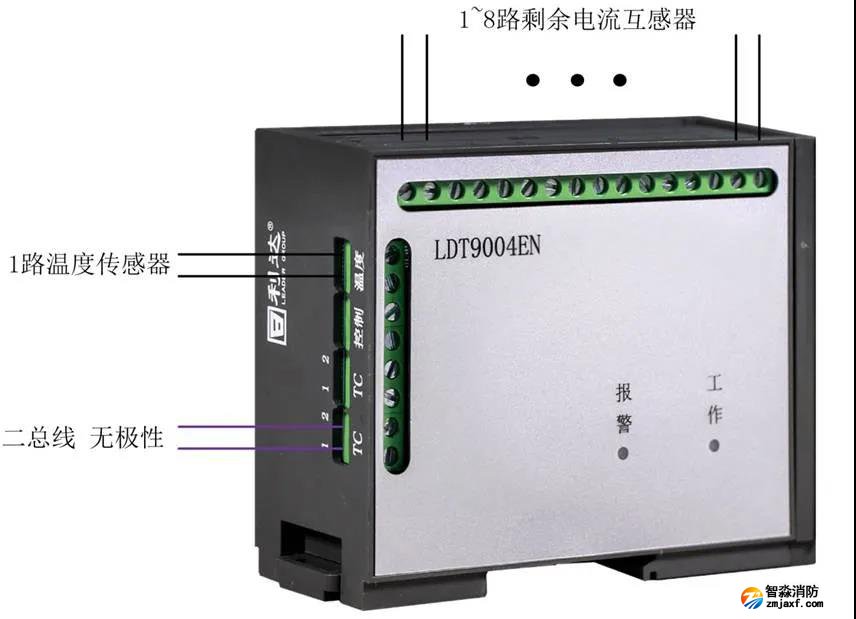

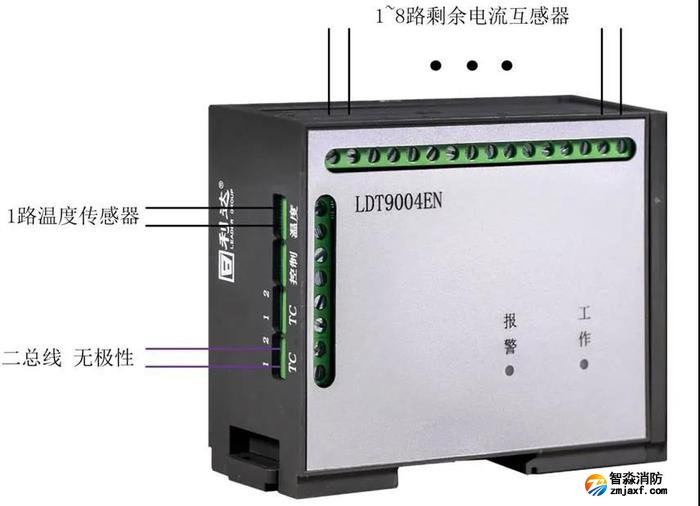

LDT9004EN组合式电气火灾监控探测器

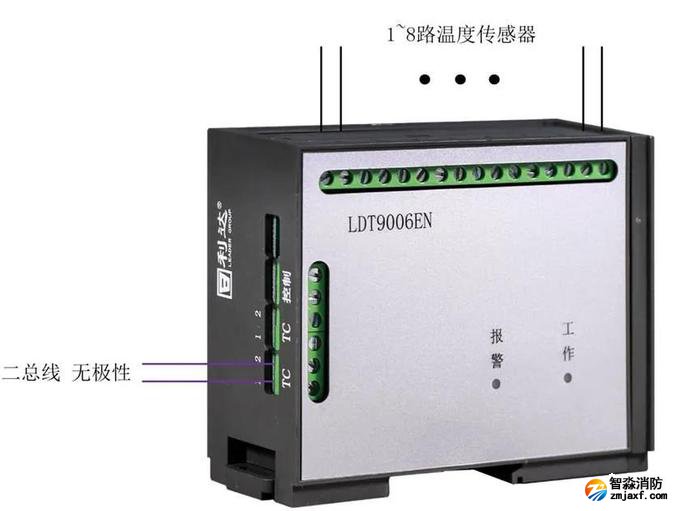

LDT9006EN测温式电气火灾监控探测器

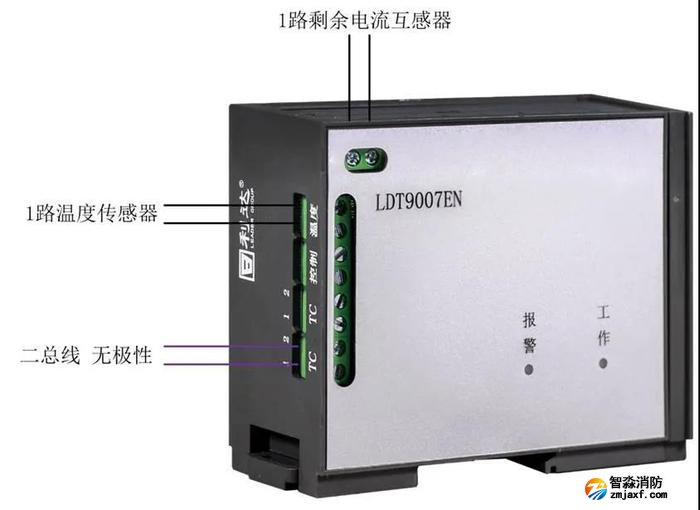

利达LDT9007EN测温式电气火灾监控探测器

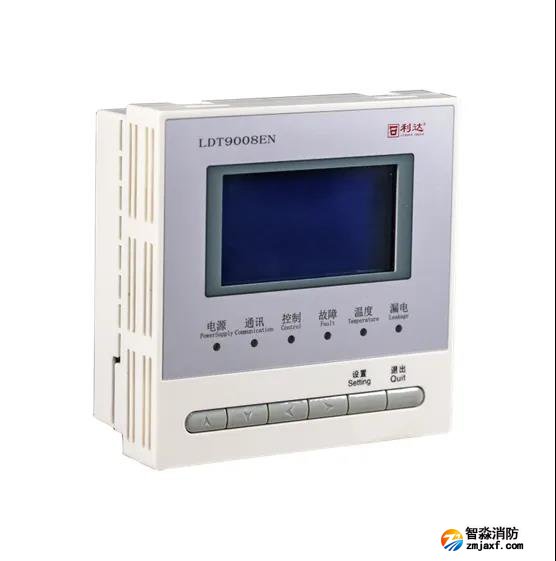

LDT9008EN组合式电气火灾监控探测器

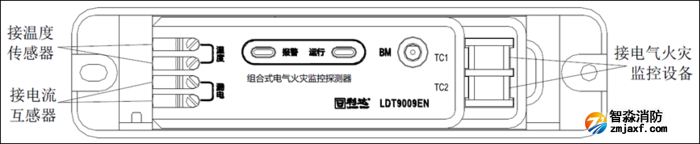

利达LDT9009EN组合式电气火灾监控探测器

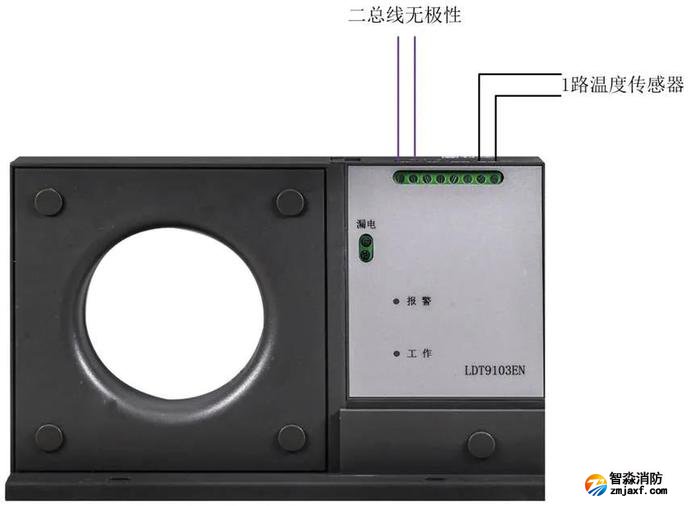

利达LDT9103EN组合式电气火灾监控探测器





利达LDT9104EN组合式电气火灾监控探测器

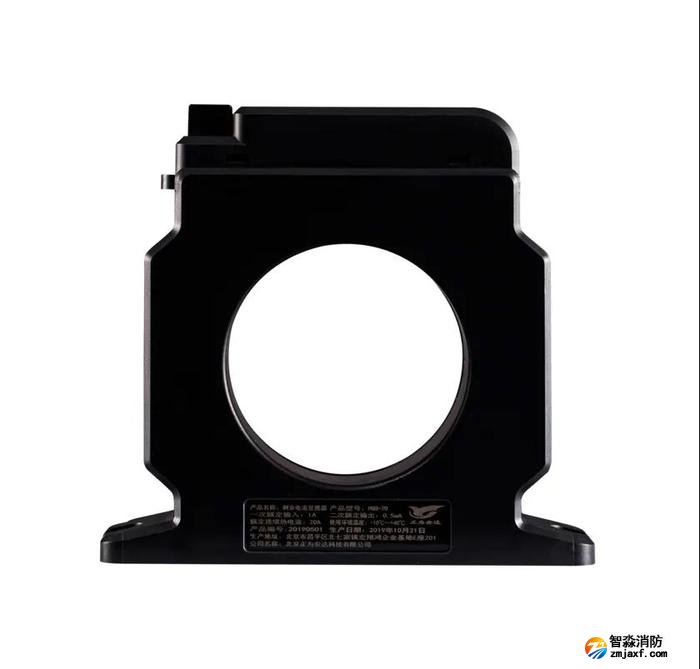

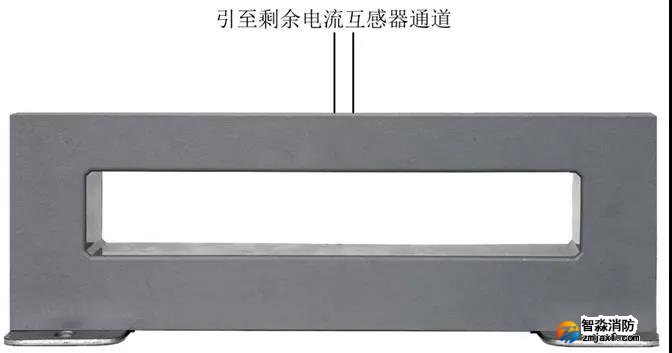

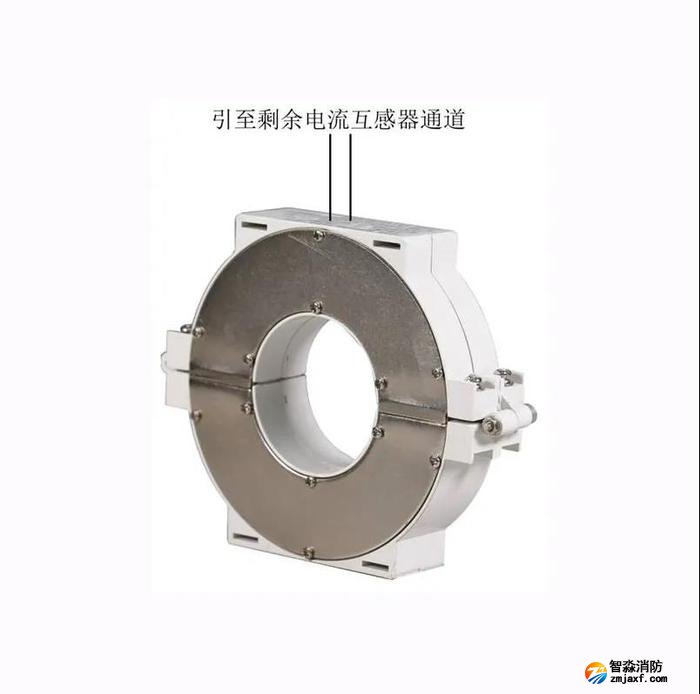

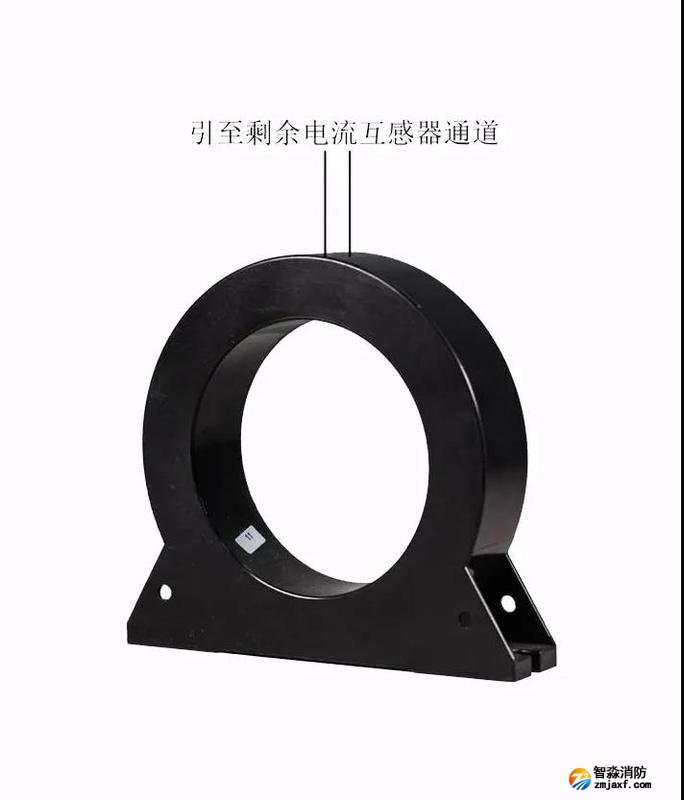

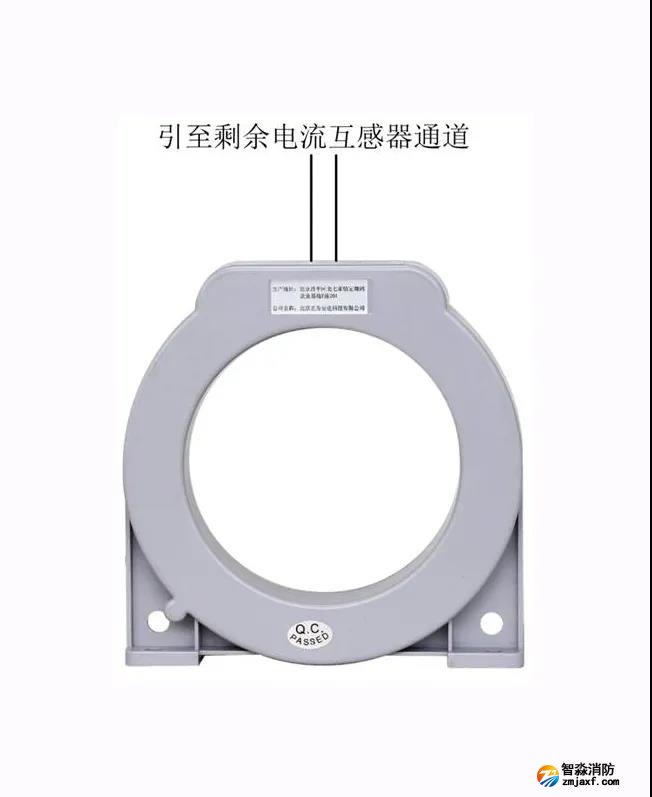

剩余电流互感器

KCT系列





ZCT系列



CTZ系列

HCT系列

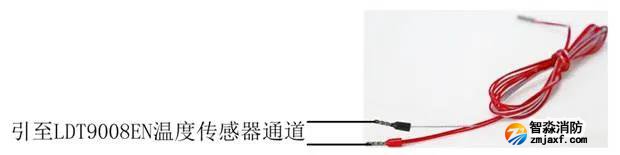

温度传感器PT100温度传感器





PS2-430G104F-1000温度传感器
