利达联动控制盘LD9203EN是依据GB16806-2006《消防联动控制系统》设计开发的。通过CANBus与本公司生产的全系列火灾报警控制器配套使用, 通过双RS232与本公司生产的LD188EL系列火灾报警控制器配套使用。
LD6803主要技术指标
内容 |
技术参数 |
类型 |
输入/输出模块 |
指示灯 |
输入动作灯—监视状态红灯闪亮,输入动作红灯常亮 输出动作灯—输出动作红灯常亮 |
二总线电压 |
DC 24V |
二总线电流 |
静态电流:<2.0mA |
输出信号参数 |
1路有源(电压)DC 24V/0.1A (初始启动时提供1.0A/200ms) |
输入信号参数 |
1路无源开关量信号输入 |
工作环境温度 |
-40℃~55℃ |
工作环境相对湿度 |
≤95% (40±2)℃(无凝露) |
安装方式 |

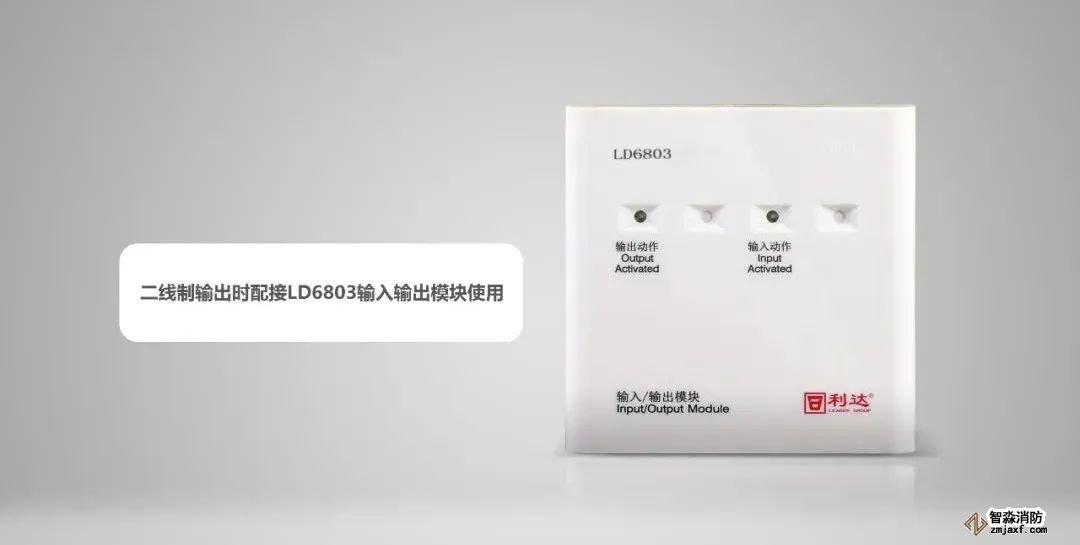

配合本公司LD60(ED)底座安装使用, 采用插拔式结构,安装方便 |
最大外形尺寸 |
长85mm×宽37mm×高85mm(含底座) |
重量 |
0.082Kg±0.005Kg |

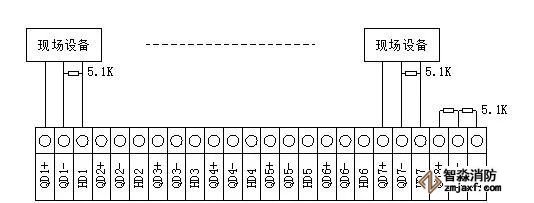

当被控设备和联动控制盘距离较近时推荐使用多线制输出方式,多线制连接示意图
注:当8路多线输出板中有空闲的回路时,相应回路的输出端子处应按照图中第8路的示范接入5.1KΩ电阻。
当被控设备和联动控制盘距离较远时,

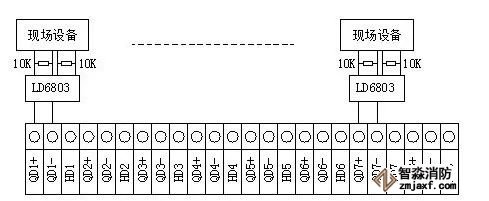

为降低施工成本和用线材料推荐使用二线制输出方式,二线制连接示意图
注:当8路多线输出板中有空闲的回路时,相应回路应在控制器上设置为总线模式,以避免不接设备时报故障。
