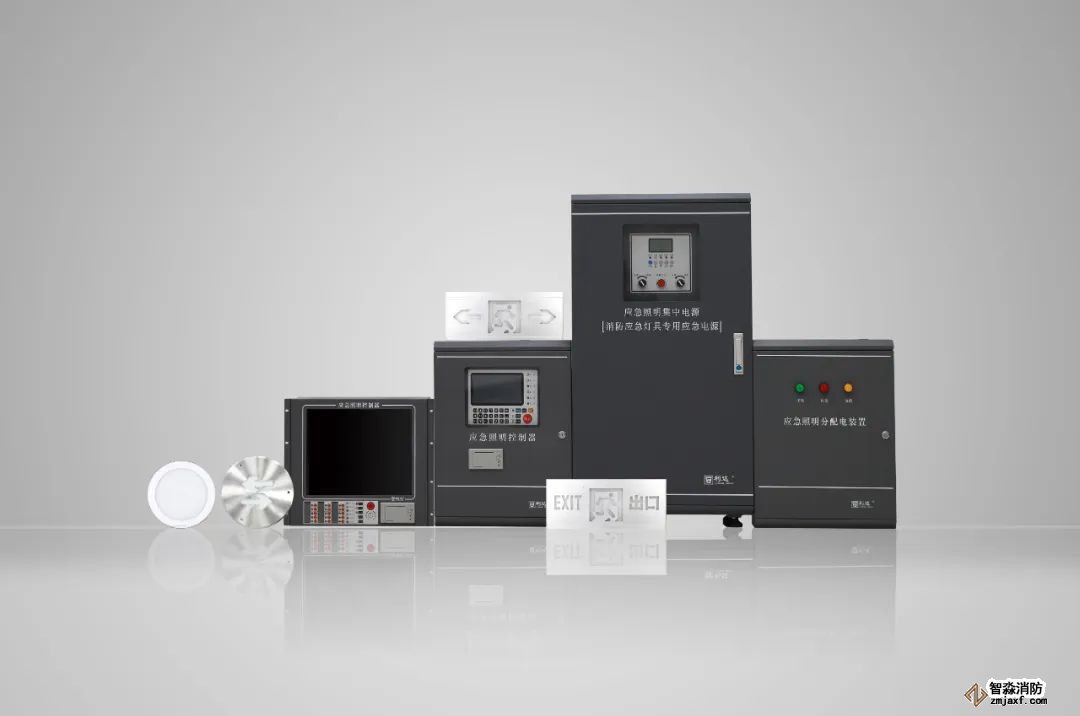

利达自主研发生产的消防应急照明和疏散指示控制系统符合《GB17945-2010消防应急照明和疏散指示系统》及 《GB 51309-2018 消防应急照明和疏散指示系统技术标准》，并具备公安部消防产品认证中心出具的检验报告和产品证书。本系统控制方式为集中控制型系统，由应急照明控制器，应急照明集中电源、集中控制型灯具，红外感应开关，手持式编码器等部件组成，由应急照明控制器集中管理其配接的灯具、应急照明集中电源的工作状态。

一、应急照明控制器：按照安装方式，分为入柜式（LD-C-202）及壁挂式(LD-C-201)两种。
1、LD-C-202:大型入柜式控制器，采用17红外液晶触摸屏，Linux操作系统，对外提供四路CAN通讯接口，两组有源输入接口，一组公共报警无源输出端，一组公共故障无源输出端。
2、LD-C-201:采用7寸彩色触摸屏，μC/OS操作系统，对外提供四路CAN通讯接口，两组有源输入接口，一组公共报警无源输出端，一组公共故障无源输出端。
二、集中电源：A型消防应急照明集中电源。提供两组CAN通讯接口，用来与控制器的通讯。按照输出功率，可分为250W、500W、1000W，单台集中电源最大可输出8条通讯回路与灯具配接。每回路输出电压DC36V,可配接最多128个地址点或最大提供200W的输出功率。
三、消防应急标志灯具：A型消防应急灯具, 采用消防二总线控制技术，性能稳定，采用电子编码，红外编码方式，每只灯具占用一个编码地址，编码范围在1~128之间设定，工作电压DC36V;按照功能类型分为如下几种：
1、应急照明灯具：按照安装方式，可分为吸顶式、嵌顶式、壁挂式；按输出功率，可分为5W，8W，12W三种。
2、应急照明标志灯具：A型消防应急灯具。
a:地埋灯：按其材质分为钢化玻璃和不锈钢两类，按其安装分类，分为小型地埋灯、大型地埋灯两类；按其指示方向分为单向地埋灯、双向地埋灯两类。
b:中型标志灯：按照安装方式，分为吊装式，嵌墙式，壁挂式三类，其中，吊挂式主要包括双面单向，双面双向及安全出口；嵌墙式主要包括左向、右向，双向及安全出口；壁挂式主要包括：左向、右向、双向、安全出口、语音安全出口，楼层指示等。
3、红外感应开关：
集中电源集中控制型消防应急照明系统配套产品，通过消防二总线与应急照明集中电源通讯，占一个编码地址，编码范围在1～128之间设定，当红外感应开关接入DC 36V总线，其内置的处理器负责与控制器的通讯、接收并执行控制器发来的命令；同时管理红外感应开关内部电路，检测外来信号，当有外来信号时上传信息到控制器；控制器接收到信号，执行逻辑运算，从而实现本回路灯具的联动控制。
四、手持编码器：为我公司消防应急照明系统设备的配套产品，用于前端灯具设备的地址、类型、工作模式等功能设置。具有操作简单、携带方便的特点，手握式结构，采用2.0英寸彩色屏幕显示、汉字菜单提示，编码器顶部有总线接口和红外接口，可对本公司生产的应急照明灯具实现电子编码和红外编码。

应急照明控制器与集中电之间采用CAN通讯，集中电源与现场灯具之间采用二总线通讯，控制器应能对与其连接的所有设备实时在线检测，并显示工作状态。当系统内的任何一设备发生故障时，控制器能发出故障声、光信号，故障排除后，故障信号自动消除。
断线应急功能：
应急照明控制器与集中电源通信中断时，该集中电源及其所属的灯具自动进入应急启动模式直至通讯恢复。集中电源与其所属的灯具通信中断时，所属的灯具自动转入应急启动模式直至通讯恢复。
应急照明系统的启动方式：
1、 通过手动应急方式：操作应急照明控制器/集中电源的应急按钮
2、 通过CAN通讯接口：应急照明控制器对外的CAN4端子，可接入火灾报警控制器的CAN协议，当应急照明控制器接收到符合逻辑的火警事件后，应急照明控制器进入应急状态，并控制与其配接的集中电源，灯具等设备，实现整个系统的应急启动。
3、 通过有源输入接口：当应急照明控制器的两组有源输入接口，有任意一组接收到DC24-36V的有源输入， 整个系统应急启动。
4、 感应开关联动启动：当感应开关被触发后，可联动相关灯具应急启动。
应急启动流程：
1、 应急照明控制器发出启动命令；
2、 集中电源接收到启动命令，应急指示灯亮，蜂鸣器响；
3、 集中电源进入应急供电状态；
4、 应急标志灯具进入应急闪亮状态
5、 应急照明灯具转入应急状态，区域内的照明灯具点亮。

1、嵌墙式标志灯具和地埋式标志灯具需配本公司专用预埋盒，吊装式标志灯具需选配吊链等配件进行现场安装。地埋式标志灯具线路需要使用防水、防腐蚀电缆，地埋式标志灯具的防护等级应达到IP67，其他设备的防护等级不应小于IP30。
2、通讯部分，控制器与、应急电源采用CAN通讯线，通讯线采用两芯屏蔽电缆或一对双绞线，单芯线径≥1.0 mm2。，最大传输距离1500m。当CAN节点较多时，需增加CAN中继设备。
3、总线部分，宜选用截面积≥1.5mm2的阻燃双色双绞线或屏蔽双绞线（ZR-RVS（P）2×1.5 m2），电压等级不低于交流300V/500V。电源线总压降≤3V，否则应考虑增大导线截面积。
4、应急照明控制器与集中电源，灯具正确连接后，可通过控制器对所有的设备进行在线登记。
6、现场布线尽量远离高压电线。
7、系统施工时应通知我司派技术人员指导。
