挡烟垂壁是用不燃材料制成作为防烟分区的的防烟分隔物，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。

挡烟垂壁可分为固定式挡烟垂壁和活动式挡烟垂壁。

固定式挡烟垂壁

固定安装的、能满足设定挡烟高度的挡烟垂壁。

活动式挡烟垂壁

可从初始位置自动运行至挡烟工作位置，并满足设定挡烟高度的挡烟垂壁。

固定式挡烟垂壁

固定式挡烟垂壁是固定安装、能满足设定挡烟高度的挡烟垂壁，固定式挡烟垂壁的主要材料有钢板、防火玻璃，不燃无机复合板等。

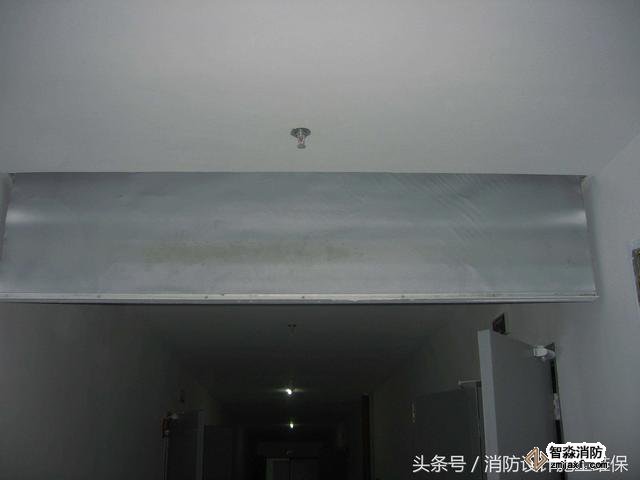

制作挡烟垂壁的金属板材的厚度不应小于0.8mm，其熔点不应低于750℃。

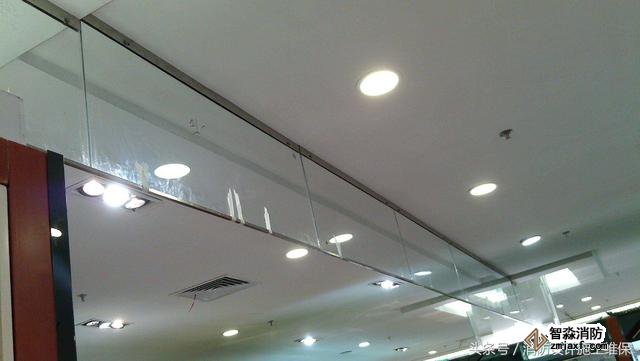

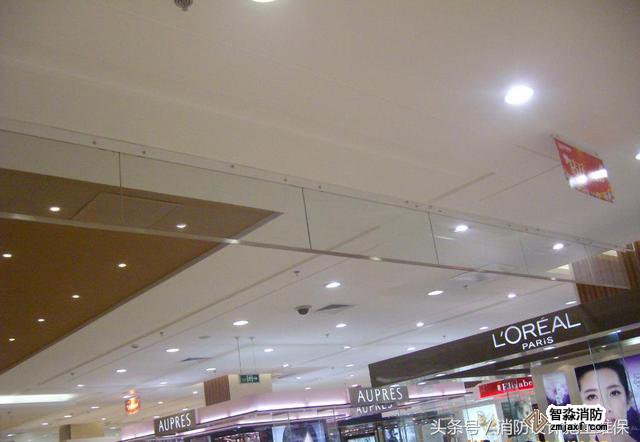

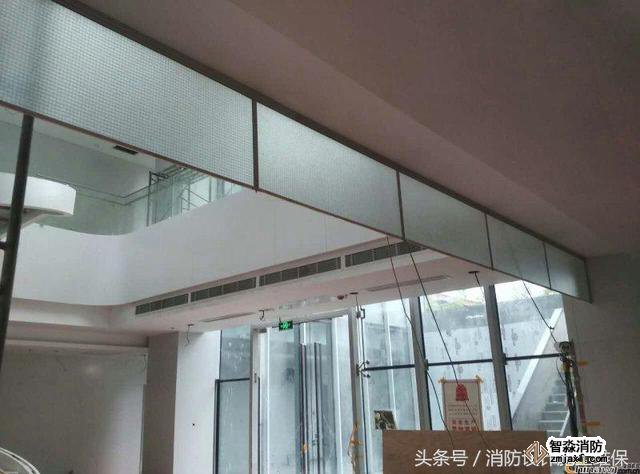

制作挡烟垂壁的玻璃材料应为防火玻璃，其性能应符合GB 15763.1的规定。

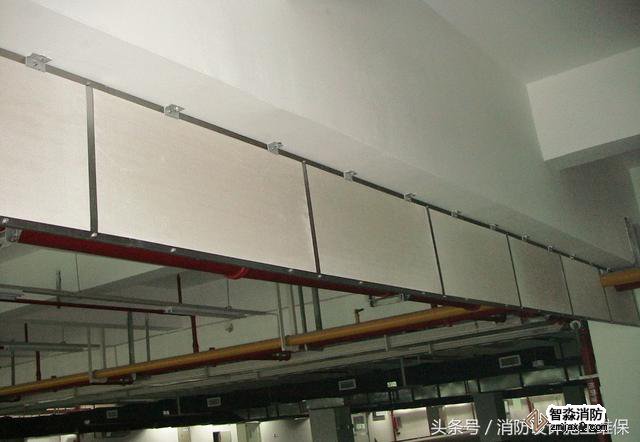

制作挡烟垂壁的不燃无机复合板的厚度不应小于10.0mm，其性能应符合GB 25970的规定。

活动式挡烟垂壁

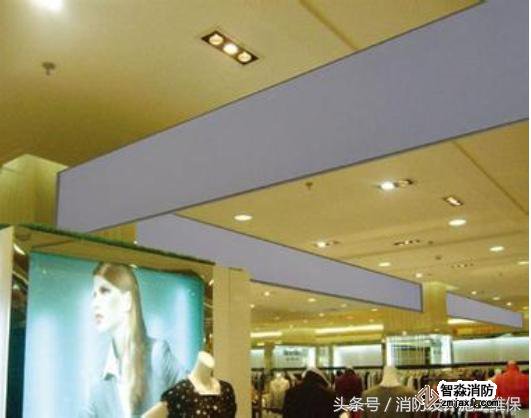

活动式挡烟垂壁通常采用无机纤维织物，平时收缩在滚筒内，火灾发生时，可自动下放至挡烟工作位置，并满足设定挡烟高度。

制作挡烟垂壁的无机纤维织物的拉伸断裂强力经向不应低于600N，纬向不应低于300N，其燃烧性能不应低于GB 8624A级。

挡烟垂壁的安装要求

挡烟垂壁的挡烟高度应符合设计要求，其最小值不应低于500mm，最大值不应大于企业申请检测产品型号的公示值。

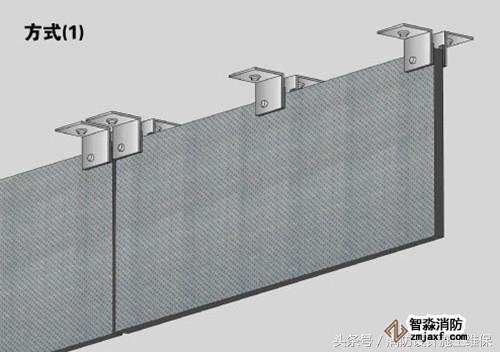

采用不燃无机复合板、金属板材、防火玻璃等材料制作刚性挡烟垂壁的单节宽度不应大于2000mm；采用金属板材、无机纤维织物等制作柔性挡烟垂壁的单节宽度不应大于4000mm。

挡烟垂壁至室内地面的高度不应小于 2m（活动式挡烟垂壁下放后也应满足此要求）；

活动式挡烟垂壁的联动控制

活动式挡烟垂壁应具备自动控制和手动控制功能：

活动式挡烟垂壁的自动控制，应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落的联动触发信号，并应由消防联动控制器联动控制电动挡烟垂壁的降落。

活动式挡烟垂壁的手动控制，包括现场手动和消防控制中心的远程手动。

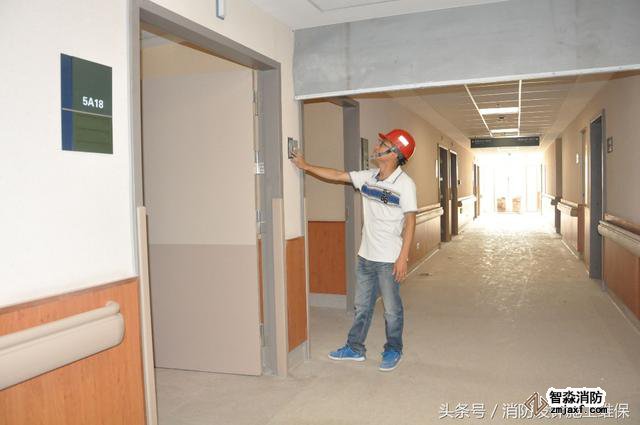

活动式挡烟垂壁应设置现场控制按钮盒，可以通过按钮盒控制活动式挡烟垂壁的升降。

活动式挡烟垂壁应能在消防控制室内的消防联动控制器上手动控制活动式挡烟垂壁，应采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘。

活动式挡烟垂壁应配置专用控制器，应具有主、备电供电功能，并应符合下列要求：

a）当主电源发生断电时，应能出相应的信号，并控制挡烟垂壁下降至挡烟工作位置；

b）主、备电源转换过程中，控制器不应该发生误动作；

c）备电容量应能满足挡烟垂壁下降至挡烟工作位置不少于3次。
