总体功能概述

1.火灾自动报警及消防联动控制系统在发生火灾的两个阶段发挥着重要作用。

2.第一阶段（报警阶段）：火灾初期，往往伴随着烟雾、高温等现象，通过安装在现场的火灾探测器、手

动报警按钮，以自动或人工方式向监控中心传递火警信息，达到及早发现火情、通报火灾的目的。

3.第二阶段（灭火阶段）：通过火灾报警控制器及现场接口模块，控制建筑物内的公共设备（如广播、电

梯）和专用灭火设备（如排烟机、消防泵），有效地实施应急疏散、救援和灭火，达到减少火灾损失的目的。

 1.火灾自动报警系统

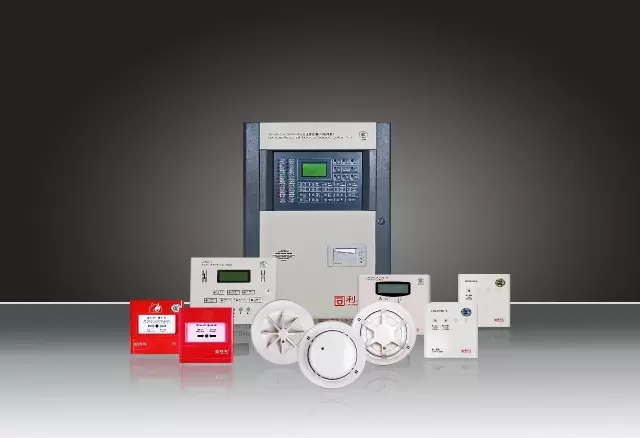

1.现场由感烟探测器、感温探测器、火焰探测器、手动报警按钮及火灾显示盘、声光警报器等组成；监控室由火灾报警控制器、消防控制室图形显示系统组成。

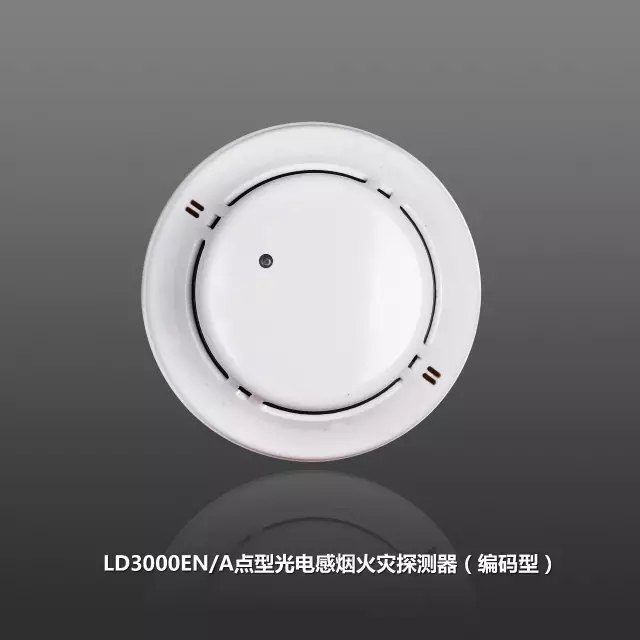

2.火灾初期，探测器对火灾初期的一些物理参数（如烟雾浓度、温度、光等）

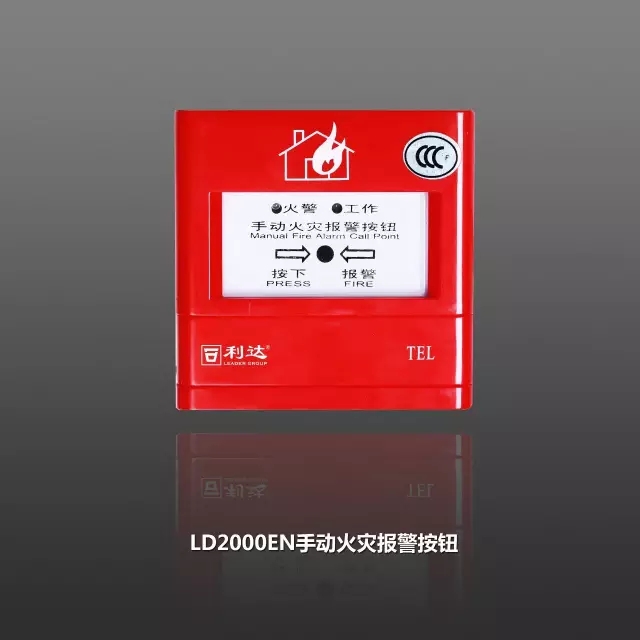

及时响应，自动发出火灾报警信号；手动报警按钮通常安装在楼梯口、走廊等位置，当现场人员发现火情时，通过按下附近的手动报警按钮，可以人工方式发出火灾报警信号。

3.火灾显示盘通常安装在电梯前室或服务台处，当火灾报警控制器接收到火警信号后，及时把报警信号传送到失火区域的火灾显示盘上，在火灾显示盘处将显示报警的探测器编号及汉字提示等信息，同时发出“火警”声信号，以通知消防管理的人员。

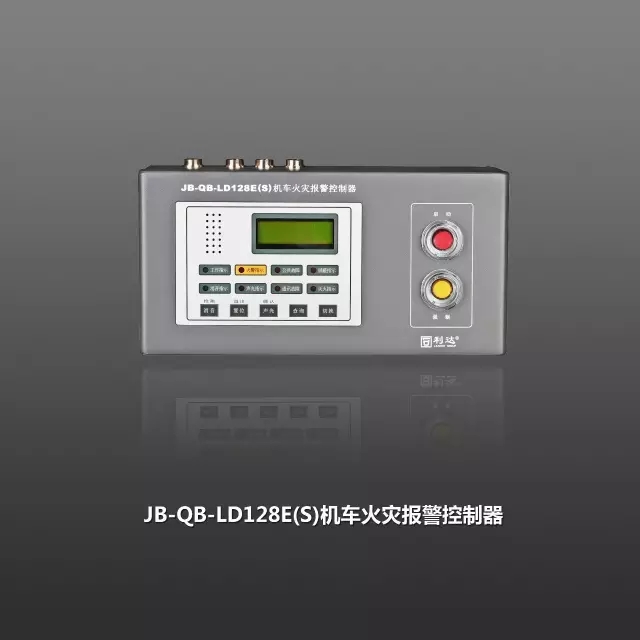

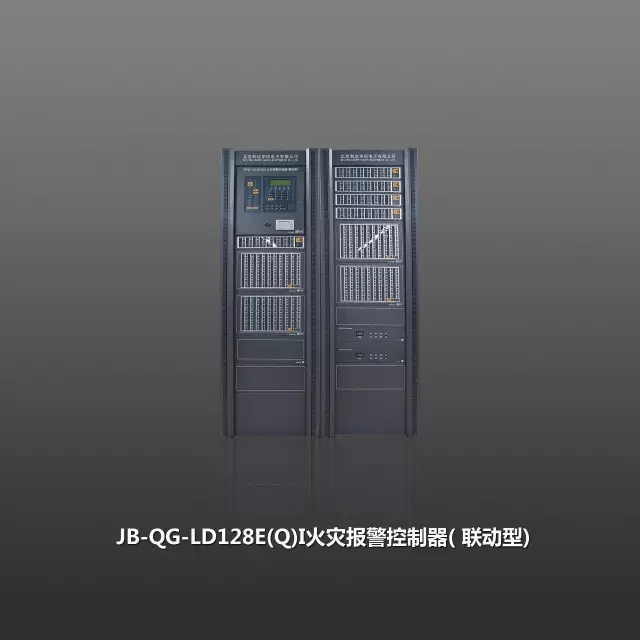

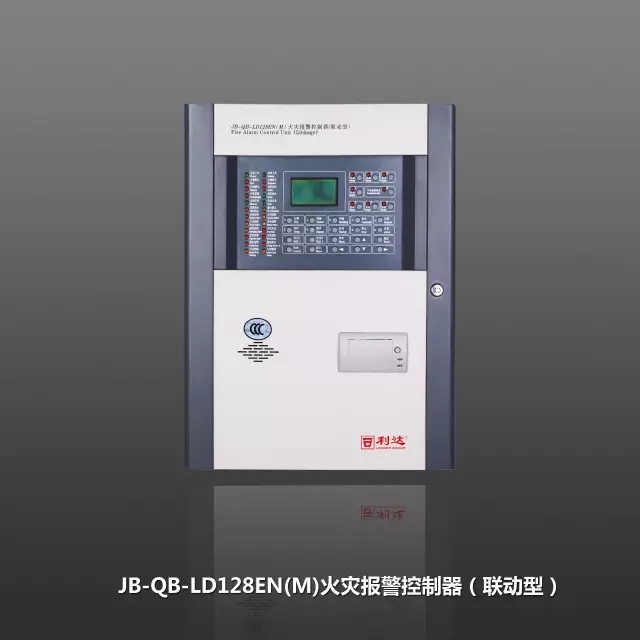

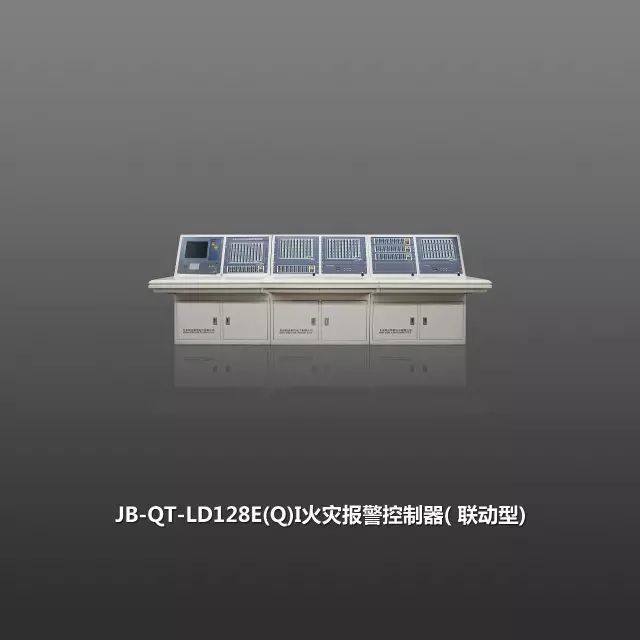

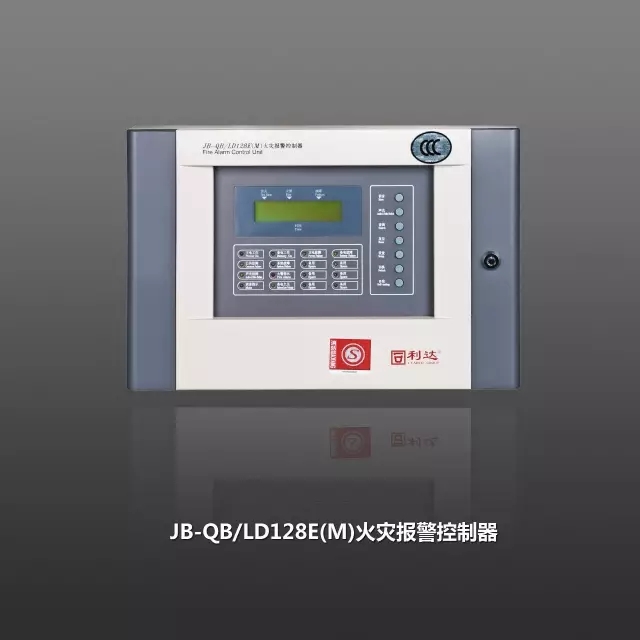

4.火灾报警控制器实时监视探测器、手动报警按钮等现场设备的工作状态，接收、显示和传递火灾报警信号，必要时可发出控制指令。

5. 声光警报器通常安装在走廊、楼梯口处，当有火情发生时，声光警报器发出区别于环境的声、光信号，提醒现场人员有火情发生。

6. 消防控制室

图形显示系统似同于电子地图，通过图形显示系统，可以更直观地确定火情所在位置，便于及早火情确认。

2.消防联动控制系统

消防联动控制系统的功能

1、控制及监视专用灭火设备。如消火栓系统、自动水喷淋系统以及防排烟系统等。

2、控制及监视各类公共设备。如空调系统、电梯及照明电力等。

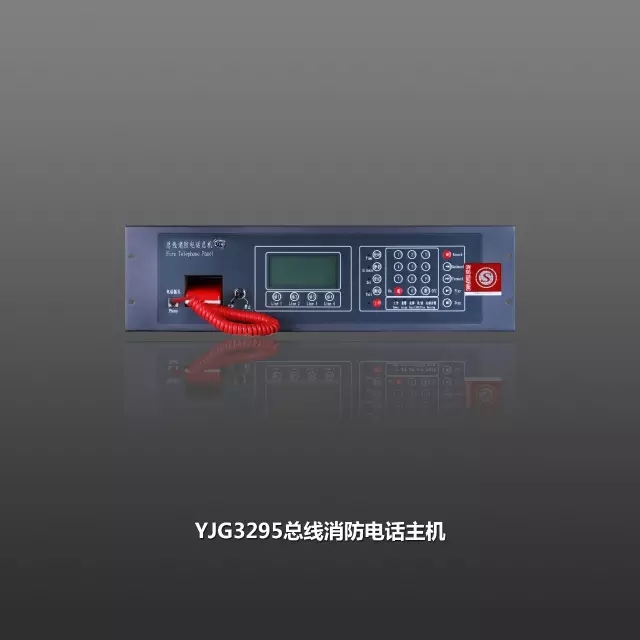

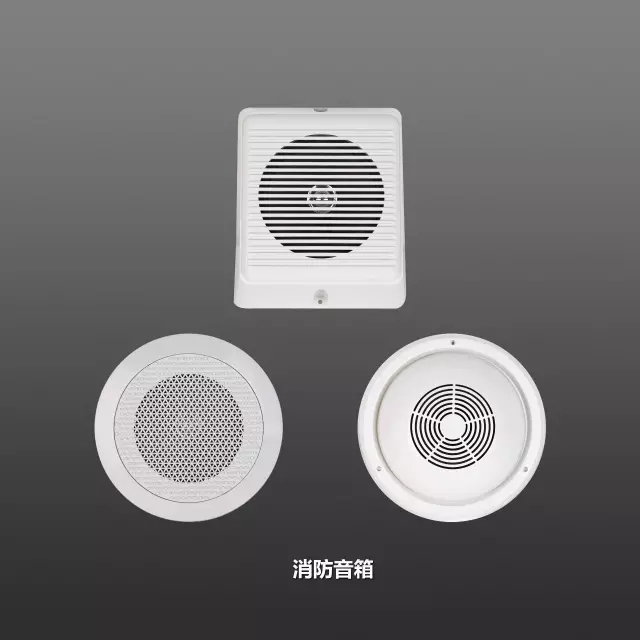

3、指挥疏散系统等。如火警电话及消防广播控制等。

消防联动系统

消防联动系统包括如下系统：

1、 消火栓系统

2、自动喷水灭火系统

3、气体灭火系统

4、防排烟系统

5、防火卷帘门系统

6、消防通讯系统和指挥疏散系统。

室内消火栓系统

消火栓箱内包括消火栓、水带、水枪，附近一般设置消火栓按钮，按下消火栓按钮，通知消防控制中心，消防控制中心可以手动启动消防泵，也可以在联动控制器自动允许的情况下自动启动消防泵。

消防泵是室内消火栓系统中最重要的设备，控制启动一般具备3种方式：

1.消防水泵房强电控制箱直接手动启动

2.通过火灾报警控制器远程控制

消防联动系统

1.自动喷水灭火系统

就是在火灾情况下，能自动启动喷头洒水，以保障人身和生命财产安全的一种控火、灭火系统。

自动喷水灭火系统是目前世界上使用最广泛的固定式灭火系统，特别适用于高层建筑等火灾危险性较大的建筑物中，具备其它系统无法比拟的优点：安全可靠、经济实用、灭火控火率高。

主要包括湿式、干式、干湿交替式、预作用式和雨淋式自动喷水灭火系统。

湿式自动喷水灭火系统的组成及基本工作原理

主要有闭式喷头、管道系统、湿式报警阀、报警装置和供水设施等组成

基本工作原理：

1、高温使喷头热敏元件动作

2、水流指示器动作，信号传入报警控制器

3、湿式报警阀动作，压力水通过延迟器，使水力警铃及压力开关动作

4、根据压力开关及水流指示器动作信号或消防水箱的水位信号，控制器自动启动消防水泵向管网加压供水，保证持续自动喷水灭火。

自动喷水灭火系统的联动控制

联动控制系统需要控制喷淋泵的启动和停止，监视水流指示器、压力开关的动作信号，监视检修用的碟阀的开启或关闭信号。

2.干式自动喷水灭火系统

在报警阀后的管道内充以压缩空气代替压力水，报警阀前仍充以压力水，以适应环境温度的要求。

由闭式喷头、管道系统、干式报警阀、报警装置、充气设备、排气设备和供水设备等组成。

适用于环境温度高于70度或低于4度的场所。

3.预作用自动喷水灭火系统

在干式的基础上增加一套火灾自动报警装置，具有双重控制作用，兼有湿式和干式的优点

平时呈干式，火灾自动报警系统报警后联动电磁阀动作，管道充水将压缩空气排出，成为湿式系统，准备灭火，温度升高喷头动作洒水灭火。

4雨淋喷水灭火系统

5水幕系统

6水喷雾系统
