水灭火系统可调式减压阀现场图、原理动态图

发布时间:2020/02/24 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防丨 浏览次数:

根据规范要求,消防给水系统分区供水形式应根据系统压力、建筑特征,经技术经济和安全可靠性等综合因素确定,可采用消防水泵并行或串联、减压水箱和减压阀减压的形式。

一、《自动喷水灭火系统设计规范》GB50084-2017 9.3.5 减压阀的设置应符合下列规定:

      1 应设在报警阀组入口前;

      2 入口前应设过滤器,且便于排污;

      3 当连接两个及以上报警阀组时,应设置备用减压阀

      4 垂直设置的减压阀,水流方向宜向下;

      5 比例式减压阀宜垂直设置,可调式减压阀宜水平设置

      6 减压阀前后应设控制阀和压力表,当减压阀主阀体自身带有压力表时,可不设置压力表;

      7 减压阀和前后的阀门宜有保护或锁定调节配件的装置。

二、《消防给水及消火栓系统技术规范》GB50974-2014  8.3.4 减压阀的设置应符合下列规定:

    1 减压阀应设置在报警阀组入口前,当连接两个及以上报警阀组时,应设置备用减压阀;
    2 减压阀的进口处应设置过滤器,过滤器的孔网直径不宜小于4目/cm2~5目/cm2,过流面积不应小于管道截面积的4倍;
    3 过滤器和减压阀前后应设压力表,压力表的表盘直径不应小于100mm,最大量程宜为设计压力的2倍;
    4 过滤器前和减压阀后应设置控制阀门;

    5 减压阀后应设置压力试验排水阀;
    6 减压阀应设置流量检测测试接口或流量计;
    7 垂直安装的减压阀,水流方向宜向下;
    8 比例式减压阀宜垂直安装,可调式减压阀宜水平安装;
    9 减压阀和控制阀门宜有保护或锁定调节配件的装置;
    10 接减压阀的管段不应有气堵、气阻。

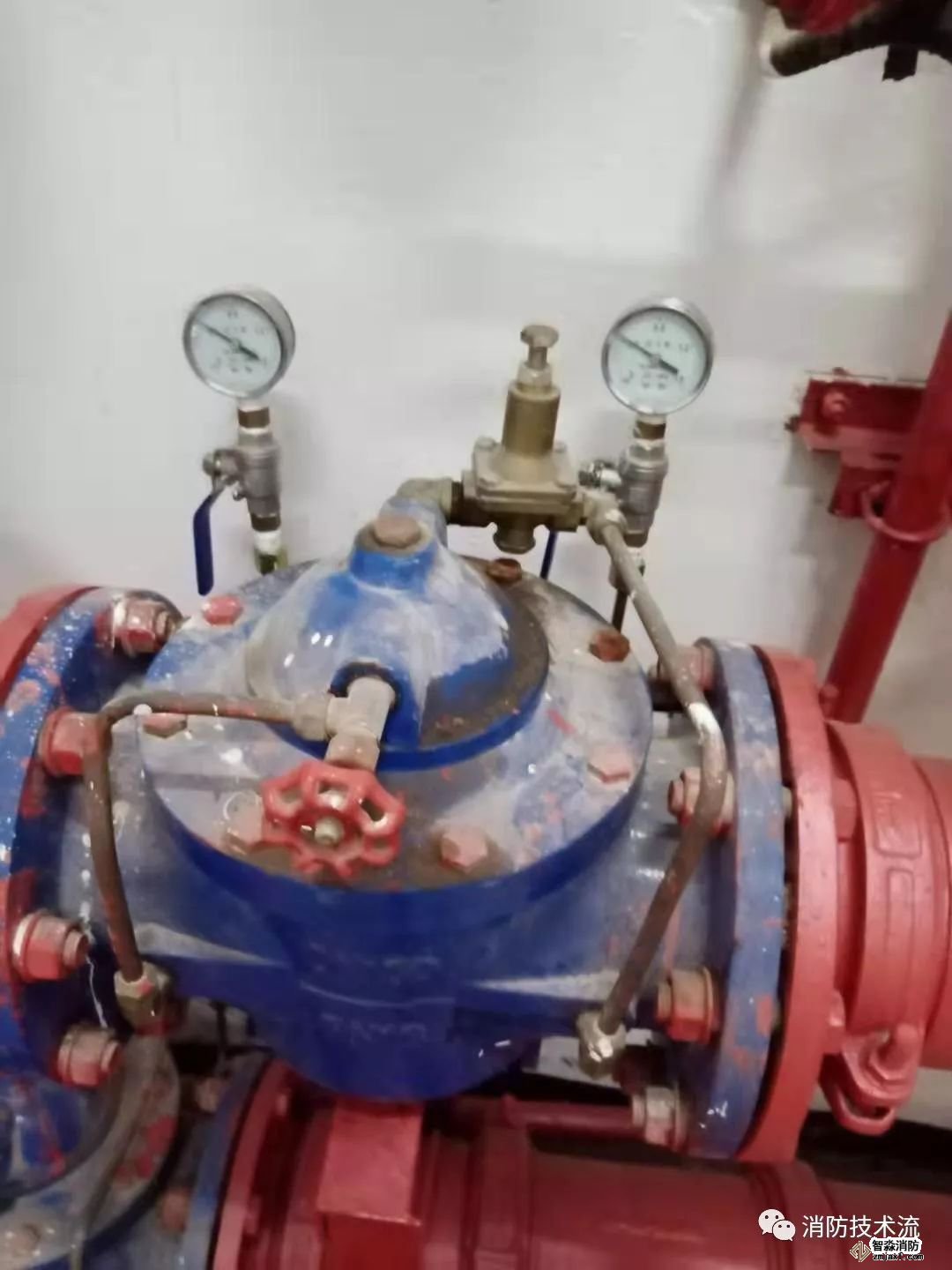

▲安装在自动喷水灭火系统的可调式减压阀

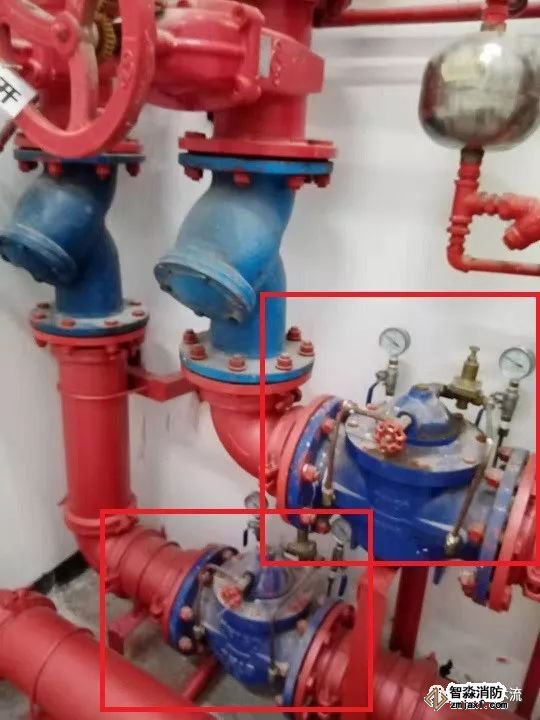

两组减压阀,一用一备

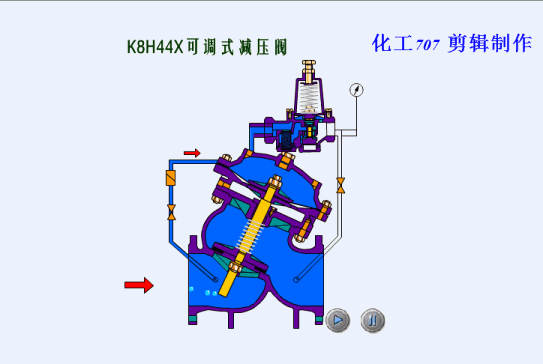

可调式减压阀原理图:根据水力差动控制原理或水力先导控制(由减压先导阀控制主阀)原理,以出口压力的设定值为准,自动调节阀瓣的开启度和流量,实现出口压力的减压和稳定,并与进口压力的关联度较小,可通过弹簧调节装置,对减压阀出口压力进行有效调整。
