利达LD128K(L)火灾报警控制器 使用说明书
一、系统介绍
利达JB-QB/LD128K(L)（联动型）火灾报警控制器（以下简称LD128K(L)）是智能化的二总线火灾自动报警设备，它主要针对小型消防工程项目而设计，集火灾报警及联动控制于一体，系统功能强大而结构紧凑，总线设计可减少工程布线及方便工程安装调试，它具有全中文打印及RS485、232通信接口。
LD128K(L)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户能方便快捷地查询系统火警信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。系统在显示故障、火警和联动信息时，可根据用户的要求显示实际的房间号和联动设备名称，联动逻辑表达式也可直接从键盘输入，现场二次编程无需任何输入设备，全部操作皆从按键输入，无需任何专业人员即可进行编程，特别适合甲方和安装工程公司人员现场调试操作。
LD128K(L)是二总线单回路，联动模块和探测器混接于同一回路，报警容量为16-128点，联动容量为4-31个双动作输入输出模块，即8—62台联动设备。当回路报警点和联动模块总数超过64点需加总线驱动器，以增加系统可靠性和抗干扰能力。
LD128K(L)关键状态用发光二极管指示，各功能如下：
主电指示（绿）：主电正常时灯亮，断电时灯灭；
备电指示（绿）：备电正常时灯亮，断电、欠压或短路时灯灭；
消音指示（黄）：有火警发生或故障发生时，按消音键灯亮；
公共火警（红）：首次火警发生时灯亮，并保持到复位信号输入；
公共故障（黄）：有故障发生时灯亮，全部故障消除后灯灭；
探测器故障（黄）：探测器发生故障时灯亮，模块无故障时灯灭；
模块故障（黄）：模块发生故障时灯亮，模块无故障时灯灭；
联动请示（红）：联动逻辑关系满足时灯亮，并保持到复位信号输入；
联动自动（黄）：联动命令处于自动时灯亮，全部联动命令处于手动状态时灯灭；
LD128K(L)采用贴膜按键，所有操作命令皆从键盘操作，各功能如下：
“空白”键：位于最左上侧，是复用键，相当于系统机上“shift”键，主要用于其它各键复用，说明书所指复用键即为“空白”键；
“F1~F3”键：多功能键，随液晶菜单不同功能不同；
“¿”键：回车键，也即确认键；
“←”、“→”键：用于液晶上下翻屏；
“消音”键：用于系统消音；
“自检”键：用于系统自检；
“复位”键：用于系统复位；
“背光”键：功能保留，暂不用；
“打印”键：用于中文打印机；
“设置”键：用于系统功能设置；
“启动”键：用于启动已满足逻辑但处于手动状态的联动设备；
“强制”键：用于启动逻辑未满足但需强制启动的设备；
“停止”键：用于关断已启动的联动设备；
“ESC”键：用于菜单操作时返回上级菜单，当故障或火警弹出菜单出现时，“ESC”键用于返回被弹出菜单覆盖的菜单。
二、系统设置
LD128K(L)系统设置主要是对系统进行设置，包括：系统时间设置、系统硬件设置、探测器设置、房间号设置、联动模块设置、联动设备设置、联动命令延时和自动设置、逻辑编程和区域显示器设置。以下逐一介绍：
§2.1系统时间设置
LD128K(L)系统自带硬件实时时钟，系统掉电后时钟能继续计时，上电后无需重新设置时钟，当时钟出现误差需调整时，具体操作如下：
反复按“设置”键，直至液晶上显示为“时间设置”字样，然后按回车键，并输入密码，
|
密码正确后显示如上面菜单，密码错误则返回封面菜单。
其中小时处（即数字“10”反显，用“F1”键进行切换，依次反显时、分、秒、年、月、日，用“F2”键进行反显处时间修改，每按一次“F2”键，反显处数字增一。
§2.2系统密码
系统的各项采用软件密码操作，密码为：“复用+设置”、“复用+背光”、“复用+消音”，然后按“¿”键。
§2.3联动命令自动设置
联动命令自动设置用于设置需自动发出嫌动命令的场合。联动逻辑满足后无需监控操作即可自动发出联动命令。
反复按“设置”键直至液晶上显示“联动命令自动设置”字样，其上的数字指示系统处于自动状态的联动命令总数。
§2.4打印设置
按“打印”键，液晶上将显示打印菜单，若液晶右下侧无“ON”，表示打印机关闭，若显示“ON”，表示允许打印。同时按复用键和打印键，用于切换打印机关闭和开启状态。
§2.5系统自检、消音、复位和背光
按“自检”键，系统进行自检，所有指示灯全亮，报火警声，液晶显示“正在自检”字样。5秒后系统自动恢复自检前状态。
按“消音”键，系统消音，消音指示灯点亮。下次火警和故障发生时，声音能再次响起，消音指示灯灭。
液晶背光在无火警、故障和无按键操作时会自动熄灭。当火警、故障发生时或有按键操作时，背光自动点亮。
按“复位键”，系统复位。
三、系统故障查询及处理
§3.1探测器故障查询
反复按“故障查询”直至液晶显示“探测器故障（002）”，其后的数字代表探测器故障总数为2个，然后按“¿”键，液晶显示为：
|
其中“018”表示探测器编码地址，“多功能厅”为二次编程地址。用“→”键下翻一屏，用“←”键上翻一屏。同时按“复用”和“→”键下翻十屏，同时按“复用“和“→”键上翻十屏。
§3.2电源故障查询
反复按“故障查询”键，直至液晶显示“电源故障（001）”，其后数字代表电源故障总数为1个，然后按“¿”键，液晶显示“备电故障”或“电源故障”。
§3.3回路故障查询
LD128K(L)系统不检测回路故障，如果总线出现断线或短路，则断线或短路部分探测器和模块将全部报故障，由此来判别回路断线或短路故障。
§3.4模块故障查询
反复按“故障查询”键，直至液晶显示“模块故障（003）”，其后的数字代表模块故障总数为3个，然后按“¿”键，液晶显示为：
|
“030”表示编码为30的模块发生故障，其控制的设备为消防泵。用“→”键下翻一屏，用“←”上翻一屏。同时按“复用”和“→”键下翻十屏，同时按“复用”和“←”键，上翻十屏。
§3.5其他故障查询
反复按“故障查询”键，若液晶显示为：
|
表示区显01、02号发生故障。
若液晶显示“通讯故障”表示通讯出现故障。
若液晶显示“打印故障”表示打印机出现故障。
四、火警信息查询
§4.1.首次火警查询
反复按“火警查询”键，直至液晶显示“第一火警点（火）”字样，其中（火）表示有火警，若为（无）表示无火警。若有火警，按“¿”键，则液晶显示为：
|
表示第一火警点为“一层走廊”，探测器编码为003，发生火警时间为10月28日10日时03分50秒。
§4.2火警信息查询
反复按火警查询键，直至液晶显示“火警信息（008）“字样，其后的数字表示火警总数。按回车键则显示具体的火警地址：
|
表示编码地址为004的探测器发生火警，二次编程地址为一层值班室。火警时间为10月28日10时07分10秒。
用“→”键下翻一屏，用“←”键上翻一屏。同时按“复用”和“→”键下翻十屏，同时按“复用“和“←”键上翻十屏。
五、联动信息查询及联动命令执行
按“联动”键，液晶显示“联动信息”，然后按回车键并输入密码，液晶显示：
|
表示模块编码地址为“01”的“1”次命令，控制设备为消防泵。“请有”表示联动逻辑已满足，已产生请求，若为“请无”表示联动逻辑未满足，无请求。
“未发”表示联动命令未发出，若为“已发”表示联动命令已发出。
“未返”表示联动应答未返回，若为“已返”表示应答已返回。
当“请有”时可按“启动”键，可以启动联动命令，同时显示“已发”。
当“请无”时，按“启动”键不能发出联动命令，因为逻辑条件不满足条件；若需启动联动设备，可以按“强制”键强制启动联动设备，这时也将显示“已发”。
命令发出后若联动设备确实动作，应答信号返回后液晶将显示“已返”字样。
如果该模块的该次命令已设置成自动状态，只要逻辑满足，即“请有”，则无需手动发出命令，系统会自动发出命令。
如果此模块此次命令设置成延时启动，则联动命令发出后30秒联动模块才能动作。
按“停止”键，将停止已发出的联动命令，正在延时阶段的命令也将停止。
按“→”键可选择下一个联动命令，按“←”键选择上一个联动命令
同时按“复用“和“→”键下翻十屏，同时按“复用”和“←”键上翻十屏。
六、打印功能
LD128K(L)系列可配接微型中文打印机，全中文打印。按“打印”键，液晶上依次显示为：
 |
若要打印相应信息，按“¿”键即可。若控制器不能打印，请按“打印”键，再按“复用+打印”键，使液晶显示“ON”，表示打印已打开，若无“ON”表示打印已关闭。若控制器不带打印机，请关闭打印，否则，发生火警时系统因检测不到打印机而出现复位现象。
七、通讯功能
LD128K(L)带RS485接口，可以与LD128K（Q）、LD128K（H）、LD128KX、总线电话以及CRT进行通讯。但是标准配置不带通讯程序，若需要配置CRT或与其它楼宇设备连接，请在合同中注明。
附录1：多线联动设置：
1． 先在K（L）控制器上添加9800联动控制盘。9800带6路继电器直接输出，此6路输出映像为29号，30号，31号模块。其与联动模块的逻辑和手/自动的映像关系为下表：
| 模块地址 | 29号 | 30号 | 31号 | |||
| 动 作 | 1 | 2 | 1 | 2 | 1 | 2 |
| 继电器号 | 0 | 1 | 2 | 3 | 4 | 5 |
2．首先需要将上述映像的模块相应的动作打开。
3．要设置此六路继电器的逻辑关系直接在上述模块地址下输入逻辑即可。继电器控制的手动/自动状态也由
与其相对应的模块动作的手自动状态决定。各回路最大启动电流50毫安。
4． 9800联动控制盘不能直接驱动现场设备，所以需在现场配接现场转接模块或继电器，以实现大功率现场电源的提供和交直流电源转换的功能。
5．9800联动控制盘对六路继电器的输出线具有短路和断路检测功能。
6． 9800联动控制盘在出厂时已在输出端子上配接了终端电阻，实际使用时应将所用到的继电器输出回路上
的终端电阻去掉，以接相应的负载模块或继电器。

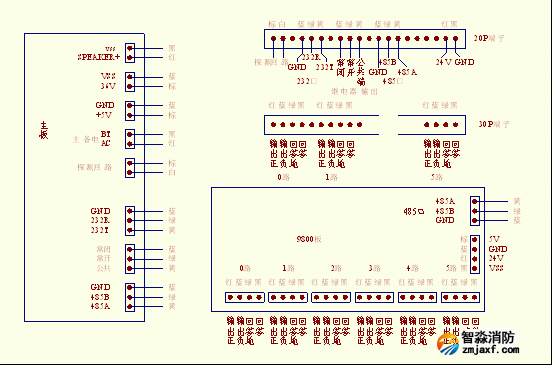

附录2：接线端子图：
1． 继电器起停禁止/允许设置：
将禁止/允许锁打到允许，继电器可以启动；打到禁止，继电器不能启动。
2． 继电器起停操作：
禁止/允许锁打到允许时，直接按下面膜上的启动停止键即可操作继电器起停。也可以通过逻辑关系来设置自动启动。
