随着城市电气负荷的日益增长和用电安全意识的提高，电气火灾已成为家庭、商用及工业建筑中不可忽视的重大安全隐患。剩余电流式电气火灾探测器凭借对电流泄漏、接地故障及绝缘老化等早期异常的敏感检测能力，成为预防电气火灾的重要技术手段。本文围绕剩余电流探测器的功能原理、影响其检测效果的环境与电气因素、以及不同场所的安装位置选择原则与具体建议展开讨论，旨在为工程设计与现场施工提供系统化、可操作的参考，提升电气火灾预警体系的实效性与可靠性。

一、剩余电流探测器的基本原理与性能要点

1. 工作原理

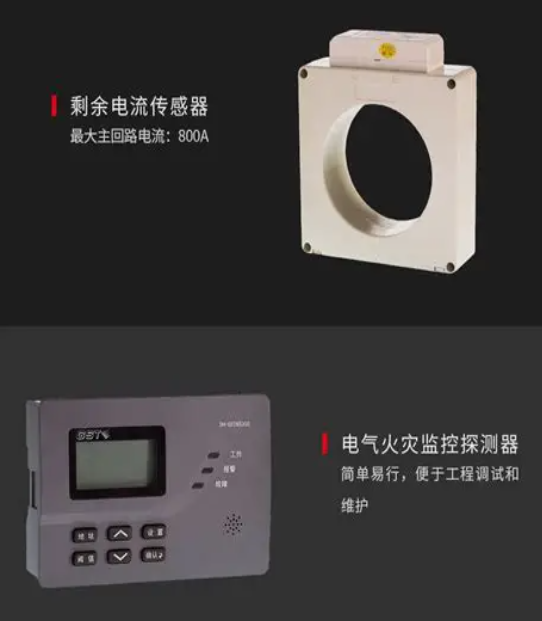

   剩余电流探测器通过采样被保护回路的电流矢量和谐波成分，比较相线与中性线电流之和，当两者不平衡超过设定阈值（剩余电流）且持续时间超过设定值时，设备发出报警或切断电源。与传统漏电保护器不同，专用的电气火灾探测器通常对小电流（如几十毫安至几百毫安）下的缓慢或脉冲型泄漏、接地故障以及电弧特征更敏感，并能区分暂态干扰与持续性危险。

2. 关键性能参数

• 检测灵敏度（剩余电流阈值）：决定能否捕捉到初期微小泄漏；常见阈值范围为30 mA至300 mA，电气火灾探测器多采用30–100 mA以提高预警能力。

• 反应时间与滤波特性：既要避免误报（如启动冲击电流、谐波干扰），又要确保故障能在短时间内被识别。

• 抗干扰能力与环境适应性：抗电磁干扰、温湿度耐受、抗浪涌能力等，直接影响现场长期稳定运行。

• 通讯与联动功能：能与楼宇自控（BMS）、消防联动系统或远程监控平台集成，便于集中管理与应急处置。

二、影响探测效果的关键因素

电气回路结构

• 单相/三相系统、是否存在中性不接地或经常性接地中性线等结构差异会影响剩余电流的产生与检测。

• 多回路共享中性线或存在分支耦合时，剩余电流在检测侧可能被部分抵消，降低灵敏度。

负载特性

• 大功率电机、变频器、UPS、电容补偿装置等会产生谐波、瞬态电流或高频泄漏，易引发误报或掩盖真实泄漏信号。

• 长期负载老化或局部接触不良可能产生间歇性电弧性泄漏，表现为脉冲型剩余电流。

安装位置的电磁与温湿环境

• 强电磁干扰（变压器房、动力设备附近）、高温、高湿或粉尘环境会影响探测器测量与电子元件寿命。

• 环境振动与腐蚀性气体亦可能导致接线端子松动或内部损伤，进而影响检测精度。

三、安装位置选择原则
在明确剩余电流探测器的工作机制与影响因素基础上，安装位置选择应遵循以下原则：

覆盖全面、重点优先

• 优先覆盖高风险回路（厨房、配电室、配电柜、电池间、机房、商用厨房、洗衣房、暖通设备、充电桩等）以及易发生绝缘老化或潮湿侵害的区域。

• 在综合布线与配电设计中，确保每一关键回路或分支回路均在检测范围内，避免因回路分割或中性线共享而产生漏检盲区。

尽量靠近被保护回路的起点（配电点）安装

• 将探测器安装在配电箱或分支配电柜的总进线或分路出线端，便于捕捉进入该回路的所有泄漏信息，也便于联动切断保护电源。

• 对于需要细分监测的场所，可采用多点检测方案，在每个分路处设置独立探测单元以提高定位精度。

避免强电磁干扰源与高温、潮湿环境

• 避开变压器、开关柜动力设备或大功率变频器的直接旁侧，必要时采用屏蔽或增加滤波装置以降低干扰。

• 在高温或潮湿环境中，应选用带有防护等级（如IP65及以上）或安装于带温湿控制的机柜内，并采取适当散热与防腐措施。

便于维护与必要时实现可视化报警

• 将探测器安装于易于检修的配电柜面板或专用监控柜内，保证操作人员能在不切断大面积供电的情况下进行检查与替换。

• 对于重要场所，安装位置应便于连入集中监控系统，实现远程报警、数据记录与故障追溯。

四、不同场所的具体安装建议
下面结合典型应用场景给出更为具体的安装位置与配置建议。

住宅建筑

• 建议在每户的总配电箱（或进户箱）设置剩余电流探测器，以监测整个户内用电回路。对高风险点（如厨房、阳台洗衣区、浴室、储物间）可在对应分路处加装分路探测器。

• 对于老旧小区或有改造的户型，建议对分户进线及楼道照明、公共配电箱等共用回路进行集中检测。

商业场所（商场、餐饮、超市等）

• 在配电室或各楼层配电箱处安装主探测器，对每一路重要分支（中央空调、厨房动力、冷冻设备、展示柜/冷柜）采用分路监测。

• 对厨房、冷库、商场后厨等潮湿、多油烟环境，应采用具更高防护等级的探测器并放置在维护便捷且受保护的位置。

办公楼与公共建筑

• 在楼宇配电中心及每层配电箱设置探测器；对机房、通讯室、电梯机房、地下车库等关键部位实行单独监测。

• 建议与楼宇自动化系统联动，实现报警联动、日志记录与远程诊断。

工业厂房与动力负载密集场所

• 对主变、动力柜、车间配电柜、喷涂、防爆或易燃物储存区的供电回路实施分级检测，重要生产线或关键设备应设置局部监测单元。

• 在存在大量变频器、直流电源或焊接设备的场所，需结合谐波抑制与滤波设计，选用对高频谐波与脉冲式泄漏具备识别能力的探测器，并将测点尽量靠近负载侧以捕捉真实泄漏特征。

停车场与充电设施

• 在车库总配电箱和各充电回路处安装探测器，充电桩集中箱处应有独立剩余电流监测，细化到每组充电桩或每一路充电回路。

• 考虑充电行为带来的间歇性高频干扰，应采用带有专门算法或滤波能力的探测器以降低误报。

配电室与电气集中区

• 在配电室的进线侧与各分支出线侧均应配置探测器，实现总括监测与分路定位的双重保障。配电柜内布置应保证探测器不受局部热源或潮湿影响，且接线端子应有清晰标识便于维护。

五、安装与接线注意事项

1. 按规程接线，确保被测回路电流全部通过互感器或感应环，避免中性线或相线漏过检测器之外造成漏检。

2. 对多回路共用中性线的情况，应在共用点处统一检测或在分路端分别监测，避免因电流矢量抵消导致误判。

3. 接地与屏蔽：确保设备良好接地并适当屏蔽敏感测量回路，以减少干扰。对易产生高频泄漏的设备，必要时采用屏蔽线缆或独立接地措施。

4. 设备选型应考虑环境温度、湿度、防护等级以及是否需要消防联动和远程通讯接口（Modbus、RS485、BACnet 等）。

5. 定期检测与维护：安装后应建立定期检测计划（如半年或一年校验一次），包括自检功能测试、模拟泄漏试验以及接线端子紧固检查。

六、常见问题与对策

误报问题

• 原因：电机启动冲击、谐波干扰、临时性接地等。

• 对策：调整滤波与触发时间参数、采用带识别算法的探测器、在敏感负载旁配备抗干扰装置或在更靠近负载处增加分路检测。

漏检问题

• 原因：中性线或相线未全部穿过检测环、分路设计导致电流相互抵消、设备灵敏度设置过高。

• 对策：检查接线是否符合规范、重新布置检测点、降低触发阈值或增加检测单元。

环境导致故障

• 原因：高温、潮湿、粉尘或腐蚀性气体导致设备性能退化。

• 对策：选用适应性更强的产品、在环境受控的机柜内安装、增加防护措施并加强巡检。

七、工程实施流程与验收要点

设计阶段

• 风险点识别：通过电气火灾危险性评估识别高风险回路与区域。

• 检测方案制定：确定检测点、灵敏度参数、联动策略与通讯接口，并在图纸中明确标注。

施工阶段

• 严格按照接线规范穿越互感器/感应环，确保所有导体完整进入检测器。

• 设备固定、接地、屏蔽、铭牌标注等应符合施工规范。

调试与验收

• 对每一路检测回路进行模拟故障试验（如人工制造小电流泄漏或使用专用测试仪器）验证报警与联动功能。

• 验证通讯与集中监控功能，以及设备在不同工况下的稳定性（如带电启动、瞬态干扰下的误报率）。
