“火灾自动报警联动控制系统”工作原理及操作

一、火灾自动报警及消防联动控制系统概述

火灾自动报警及消防联动控制系统，是消防安全的重要保障。它能自动探测火灾，一旦有烟雾、温度异常等火灾迹象，相关探测器就会感知。

接着，系统快速判断是否着火。若确认火灾，一方面发出警报通知人们，另一方面联动消防设备，像启动消防泵供水灭火、让防排烟风机运作排除烟雾等，为灭火和人员疏散争取时间、创造条件。

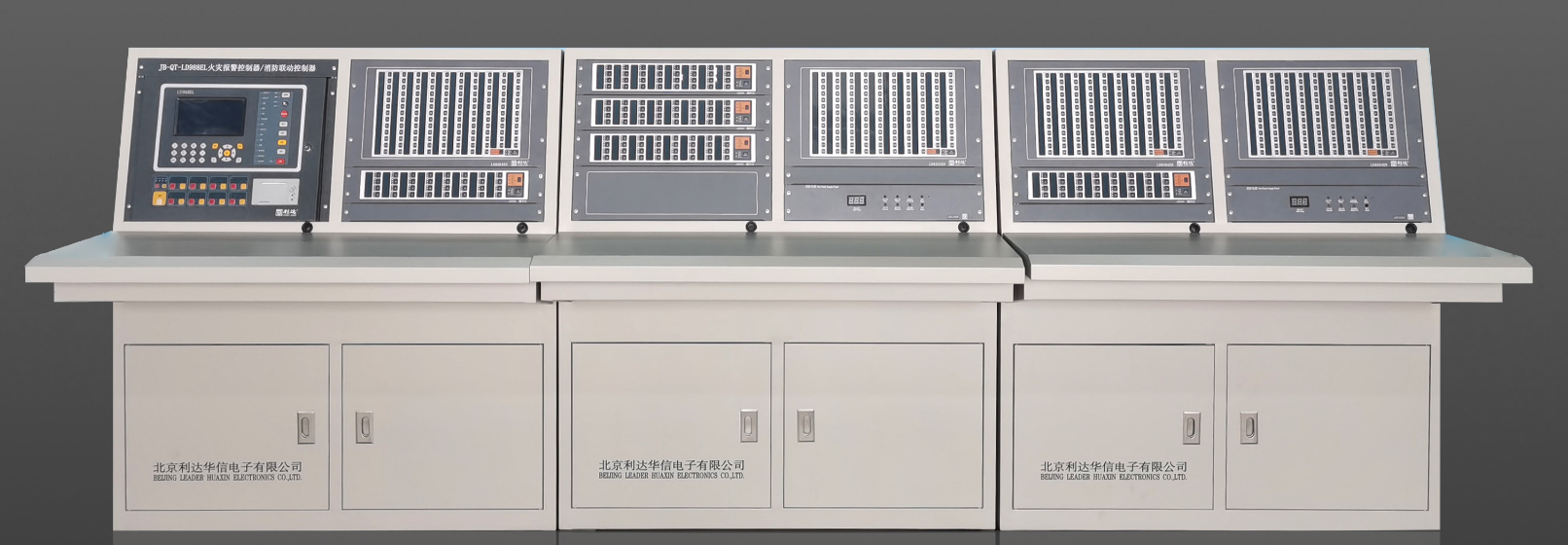

利达火灾报警系统

二、火灾自动报警及消防联动控制系统的组成

（一）火灾探测器

感烟探测器：靠感应烟雾工作。环境中烟雾浓度增加到一定值，它就发出火灾信号。在一般场所，如办公楼、商场的室内空间广泛使用，能在火灾初期烟雾产生时及时察觉。

感温探测器：监测温度变化。当所在区域温度异常升高，达到设定阈值，便会报警。适用于厨房、锅炉房等温度易有波动且可能产生油烟等干扰感烟探测器的场所。

其他探测器：还有感光探测器，感应火焰的光辐射；气体探测器，检测特定火灾相关气体。不过它们使用场景相对特殊，像化工场所、有易燃易爆气体的区域会用到。

（二）手动火灾报警按钮

这是人为触发报警的装置。现场人员发现火灾，直接按下按钮，信号就会快速传输到火灾报警控制器，让消防控制室及时知晓火情。通常安装在走廊、楼梯间等显眼且便于操作的位置。

（三）火灾报警控制器

它是系统的核心设备之一。接收来自火灾探测器和手动火灾报警按钮的信号后，会发出声光警报。

同时，在控制器的显示屏上明确显示火灾发生的具体位置，方便工作人员快速定位。还能记录报警时间、类型等信息，为后续分析和处理提供依据。

（四）消防联动控制器

负责接收火灾报警控制器传来的信号，并依据预设逻辑，控制消防泵、防排烟风机、防火卷帘、消防电梯等消防设备动作。比如收到火灾信号，按程序启动消防泵给灭火系统供水，降下防火卷帘分隔着火区域。

（五）消防应急广播

火灾发生时，通过消防应急广播向建筑内人员发布火灾警报和疏散指示。告知人们着火情况，引导按预定疏散路线撤离，提醒用湿毛巾捂住口鼻、低姿前行等注意事项。

（六）消防电话

用于消防控制室与建筑内各部位之间的通信。值班人员可通过它询问现场火灾情况，指挥灭火和疏散行动；现场人员也能向控制室报告火情，如火势大小、有无人员被困等。

三、消防水自动灭火系统工作原理

（一）消火栓系统

组成部分：由消防水池、消防水泵、消防管网、消火栓等构成。消防水池储存灭火用水，消防水泵为水在管网中流动提供动力，让水有足够压力到达着火点。

工作过程：火灾发生时，消防员或相关人员将水带一端连接消火栓接口，另一端接上水枪，打开消火栓阀门，在消防水泵作用下，水从水枪喷出灭火。

（二）自动喷水灭火系统

湿式自动喷水灭火系统

系统特点：管网内平时充满水，处于“备战”状态。

工作原理：火灾时，环境温度升高，喷头的感温元件（如玻璃球）破裂，喷头开启喷水。水流通过管网时，水流指示器感应到水流动作，将信号传至火灾报警控制器；同时，报警阀开启，压力开关动作，启动消防泵，持续供水灭火。

干式自动喷水灭火系统

系统特点：管网内平时充有压缩空气，不充水。

工作原理：火灾发生，喷头开启，首先排出管网内的压缩空气，随后水进入管网并从喷头喷出灭火。该系统适用于环境温度低于 4℃或高于 70℃的场所，避免水结冰或因高温气化影响系统功能。

预作用自动喷水灭火系统

系统特点：结合了湿式和干式系统的优点，火灾发生前管网内不充水，处于干式状态；火灾时通过火灾自动报警系统联动，使管网充水转变为湿式系统。

工作原理：火灾报警系统探测到火灾后，开启预作用装置，让水进入管网。当喷头处温度达到开启条件，喷头动作喷水灭火。

这种系统可有效避免误喷，适用于一些对水渍损失要求严格的场所，如图书馆、档案室等。

四、火灾自动报警及消防联动控制系统图演示

系统图展示了各设备之间的连接关系和信号传输路径。从火灾探测器、手动火灾报警按钮出发，信号通过信号线连接到火灾报警控制器。

火灾报警控制器再通过特定线路与消防联动控制器相连。消防联动控制器与各类消防设备，如消防泵、防排烟风机、防火卷帘等之间也有对应的控制线路。

例如，当某个感烟探测器探测到烟雾发出信号，信号沿着信号线传输到火灾报警控制器。火灾报警控制器确认火警后，一方面发出警报，另一方面将信号传递给消防联动控制器。

消防联动控制器按照预设的联动逻辑，向相关消防设备发出控制指令，启动相应设备动作。通过系统图，能清晰了解整个系统在火灾发生时如何协同工作，便于安装、调试、维护人员准确把握系统架构和运行流程。

五、消防联动系统控制主机具体操作方法

（一）开机与关机操作

开机：先开启主电源开关，为设备提供主要电力供应；再开启备用电源开关，确保主电源故障时能自动切换供电。最后，打开控制器的电源开关，等待设备自检完成，进入正常工作状态。

关机：与开机顺序相反，先关闭控制器电源开关，再依次关闭备用电源开关、主电源开关。

（二）日常监控操作

查看设备状态：在控制主机的显示屏上，可查看火灾探测器、手动火灾报警按钮、消防联动设备等的工作状态。

正常状态下，设备应显示为“正常运行”或类似标识；若有故障，会显示相应故障提示，如“探测器故障”“线路故障”等。

消音操作：当有火警或故障等信号产生警报声时，若需暂时消除警报音以便于交流和进一步判断情况，可按下消音按钮。但消音不代表故障或火警解除，相关指示灯和信息仍会在屏幕显示。

复位操作：在确认火警为误报，或故障已排除后，可进行复位操作。使系统恢复到正常监控状态，清除当前的报警和故障记忆等信息。

（三）火警处理操作

确认火警：当控制主机收到火灾报警信号，先通过显示屏查看报警位置等信息，再通知现场人员前往核实。

若现场确认着火，进入下一步操作；若为误报，进行误报处理（如检查探测器是否受干扰等）后复位系统。

启动联动设备：确认火灾后，手动或自动启动相关消防联动设备。

手动启动时，在控制主机操作界面上找到对应的消防设备按钮，如“消防泵启动”“防排烟风机启动”等，按下按钮启动设备；若设置为自动模式，消防联动控制器会根据预设逻辑自动启动相应设备。

拨打报警电话：立即拨打“119”报警，准确告知消防队火灾地址、起火部位、火势大小等情况。同时，通过消防应急广播通知建筑内人员疏散。

（四）故障处理操作

故障排查：根据控制主机显示的故障信息，如“某回路探测器故障”，前往相应区域排查。可能是探测器本身损坏、线路连接松动、电源问题等导致故障。

故障修复：若是探测器损坏，更换新的探测器；线路松动则重新连接牢固；电源问题就检查和修复电源线路。修复后，在控制主机上进行相关操作，确认故障消除。

六、消防系统的年度维保内容

（一）火灾探测器维保

清洁：每年对感烟、感温等探测器进行清洁。使用专用清洁工具，去除探测器表面的灰尘、油污等杂质，避免影响其探测灵敏度。

测试：采用专业检测设备，测试探测器的灵敏度。模拟火灾条件，如产生一定浓度烟雾或升高温度，检查探测器是否能在规定时间内准确发出报警信号。对于灵敏度不符合要求的探测器，进行调试或更换。

检查安装：查看探测器安装是否牢固，有无松动、移位等情况。确保其安装位置符合规范要求，没有被遮挡或覆盖影响探测效果。

（二）手动火灾报警按钮维保

功能测试：对每个手动火灾报警按钮进行触发测试，按下按钮后，查看火灾报警控制器是否能准确接收到报警信号，且按钮的复位功能是否正常。

外观检查：检查按钮外壳有无破损、变形，表面标识是否清晰。如有损坏，及时更换新的按钮。同时，查看按钮的安装螺丝等是否松动，保证安装稳固。

（三）火灾报警控制器与消防联动控制器维保

硬件检查：打开设备机箱，检查内部电路板、电子元件等有无过热、烧焦、脱焊等现象。清理机箱内灰尘，确保设备散热良好。检查各类连接线是否牢固，有无老化、破损迹象，及时更换有问题的线缆。

功能测试：测试控制器的各项功能，如火灾报警功能、故障报警功能、联动控制功能等。模拟火灾报警信号和故障信号，查看控制器能否正确响应并发出相应指令。

检查主备电源切换功能是否正常，在主电源断电情况下，备用电源能否自动投入使用并维持设备正常运行一段时间。

软件检查：检查控制器的软件版本是否为最新，如有必要，联系厂家或专业人员进行软件升级。

同时，查看系统设置参数是否正确，如探测器地址编码、联动逻辑设置等，确保系统运行符合实际需求。

（四）消防水系统维保

消防水泵：检查水泵的外观，有无锈蚀、漏水等情况。测试水泵的启动性能，通过手动和自动方式启动水泵，查看水泵能否正常运转，运行时的声音、振动是否正常。

检查水泵的控制柜，确保控制按钮、指示灯等功能正常，电气线路连接牢固。对水泵的润滑油进行检查和补充，保证轴承等转动部件润滑良好。

消防管网：查看管网外观，有无破损、变形、漏水点。定期对管网进行压力测试，确保管网在正常工作压力和消防用水压力下无泄漏。

检查管网的阀门，确保阀门开启灵活，关闭严密，标识清晰。对管网的支吊架进行检查，如有松动、变形及时修复或更换，保证管网稳固。

消火栓与喷头：检查消火栓的外观，箱门是否能正常开启，内部水带、水枪等配件是否齐全、完好，有无损坏、霉变等情况。

测试消火栓的出水压力和流量，确保满足灭火要求。对于自动喷水灭火系统的喷头，检查喷头外观有无损坏、堵塞，查看喷头的溅水盘是否水平、位置是否正确，保证喷头能正常喷水灭火。

（五）防排烟系统维保

风机检查：检查防排烟风机的外观，外壳有无锈蚀、变形。测试风机的启动和停止功能，查看风机运转是否平稳，有无异常噪音和振动。

检查风机的电动机，查看绝缘电阻是否符合要求，轴承润滑是否良好。对风机的皮带进行检查，如有磨损、松弛及时调整或更换。

风道检查：查看风道外观，有无破损、漏风现象。定期清理风道内的杂物，保证风道畅通。检查风道的支吊架是否牢固，有无松动、变形。对于风道上的风阀，测试其开启和关闭功能是否正常，手动和自动控制是否灵敏，确保在火灾时能按要求调节风量。

（六）消防应急广播与消防电话系统维保

消防应急广播：测试广播扬声器的音质、音量是否正常，在建筑内不同位置播放广播，检查声音覆盖范围和清晰度。

检查广播主机的功能，如播放、录音、选区广播等功能是否正常。对广播线路进行检查，有无短路、断路等情况，确保信号传输稳定。

消防电话：对每个消防电话分机进行通话测试，检查通话质量是否清晰，有无杂音、断线等问题。测试消防电话主机的呼叫、通话转接等功能是否正常。检查电话线路连接是否牢固，保证消防控制室与各部位之间通信畅通。
