一、施工前期准备与设备进场检验标准

1. 设备外观检验：外壳无磕碰、变形、破损，产品标识、3C 认证标识、型号参数清晰完整，电路板端子无锈蚀、松动，配套说明书、编码卡、安装支架、接线端子配件齐全。

2. 设备参数核对：依据施工图纸点位清单，核对监控主机回路数量、最大带载容量，编码模块、门磁、释放器型号匹配常开 / 常闭门类型，杜绝型号错用。

3. 线缆管材检验：阻燃屏蔽双绞线、耐火 24V 电源线、金属线管提供产品合格证、检测报告，线缆线芯截面积符合设计要求，绝缘层无破损，金属线管壁厚达标，无毛刺尖锐边缘防止划伤线缆绝缘层。

4. 绝缘电阻预测试：所有线缆敷设完成、设备未接入前，使用 500V 兆欧表测量总线对地绝缘电阻，数值不得小于 20MΩ，线间绝缘电阻大于 40KΩ，绝缘测试不合格线缆全部更换，严禁摇表带电测量已接入模块、主机的线路，防止击穿设备电路板芯片。

二、总线、电源线路标准化施工布线应用规范

1. 二总线信号回路（Z1/Z2 无极性总线）线缆标准：ZR-RVSP-2×1.5mm² 阻燃双绞屏蔽铜芯线；敷设方式：单独穿 SC20 热镀锌金属线管，暗敷墙体、楼板内部，保护层≥30mm；竖向管线集中布置于弱电竖井，每层设置分线端子箱，总线手拉手串联连接各个编码监控模块，禁止星形分支布线，单条总线总长度≤1000m，总线全程阻抗≤50Ω，线路过长阻抗超标时，更换 2.5mm² 粗线缆或加装总线中继扩展分机。屏蔽层施工要点：总线屏蔽层仅在消防控制室监控主机端单端接地，楼层分线处屏蔽层悬空不接地，避免形成双端接地环流干扰信号；线管、金属桥架全程电气连通，两端可靠接入消防专用等电位接地排。
2. DC24V 联动电源回路线缆标准：NH-BV 2×1.5mm² 耐火铜芯电线，区分正负极，正极统一红色线缆，负极蓝色 / 黑色线缆；敷设要求：与二总线同管敷设无强制隔离要求，但严禁与 AC220V 强电线路同管；常开防火门电磁释放器、电动闭门器由 DC24V 电源回路供电，模块至执行器线路长度≤3m，接线端子挂锡处理，防止虚接、发热故障。
3. CAN 联网通讯总线（主机与区域分机通讯）线缆选用 NH-RVSP-2×1.5mm² 屏蔽双绞线，手拉手串联所有区域监控分机，总线总长度不超过 1500m，全程独立金属线管敷设，远离风机、水泵、配电柜等强电干扰源。

三、各类设备现场安装操作应用细则

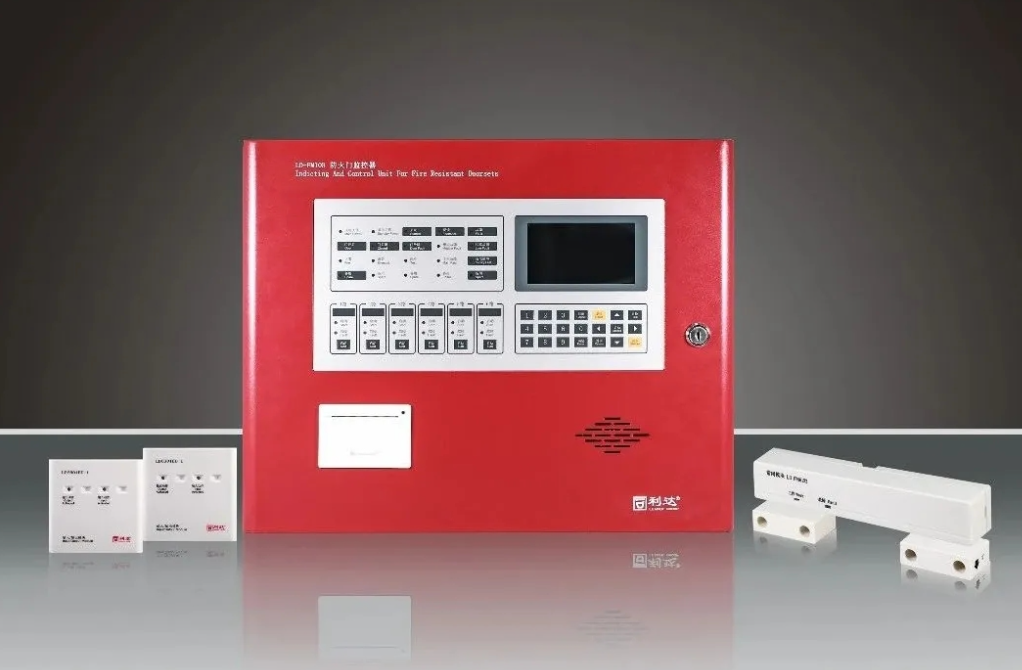

1. LD-FM 系列防火门监控主机安装主机安装于消防控制室专用消防机柜或壁挂墙面，安装墙面承重达标，膨胀螺栓牢固固定，设备保持水平无倾斜；主机底部预留检修空间，背面接线端子区域预留≥0.5m 检修距离；主机内置接地端子使用黄绿双色接地线接入消防等电位接地排，接地电阻≤4Ω；AC220V 电源接入专用消防回路，加装独立空气开关，主机保险丝规格严格匹配设备说明书参数，禁止更换大容量保险丝。
2. 楼层区域监控分机、编码监控模块安装区域分机壁挂安装于楼层弱电竖井、防火分区值班房间，底边距地 1.4m；编码监控模块采用 86H50 预埋底盒安装，明装模块固定牢固，进线孔朝下布置，防止积水、灰尘进入模块内部造成短路故障；模块所有引出线缆预留 15cm 检修余量，线缆剥开绝缘层长度 1cm，线芯挂锡后接入端子，端子螺丝紧固到位，无松动、虚接隐患。
3. 门磁开关、电磁释放器、电动闭门器终端设备安装常闭防火门配套编码门磁开关，门体、门框分别安装磁吸与感应模块，两者贴合间隙≤5mm，门关闭时磁吸完全吸合，开门后立即断开信号；常开防火门电磁释放器固定于门框加强板位置，门体配套电动闭门器，安装时加装金属加强衬板，防止门体板材变形、设备脱落；所有终端设备安装位置避开门体铰链、锁具位置，避免开关门机械碰撞损坏设备，设备连接线沿门框内侧隐蔽敷设，使用卡扣固定，不影响防火门正常启闭。

四、施工过程质量管控与验收强制要求

1. 分层分区隐蔽工程验收：墙体、楼板暗敷管线封闭前，监理单位对管线走向、线缆型号、屏蔽接地、绝缘电阻测试记录全面验收，留存影像资料，隐蔽验收不合格不得封槽抹灰。

2. 成品保护管控：线缆敷设完成后及时封堵线管管口，防止杂物、水汽进入；主机、模块、终端设备安装完成后覆盖防尘保护膜，装修施工阶段避免粉尘、油漆污染设备，完工后统一清理保护膜。

3. 施工禁止性红线：严禁私改管线走向、减小线缆截面积、简化屏蔽接地工序；严禁将监控线路与给排水、燃气管道近距离平行敷设；严禁施工过程拉扯、弯折线缆，破坏线缆屏蔽层与绝缘层。
