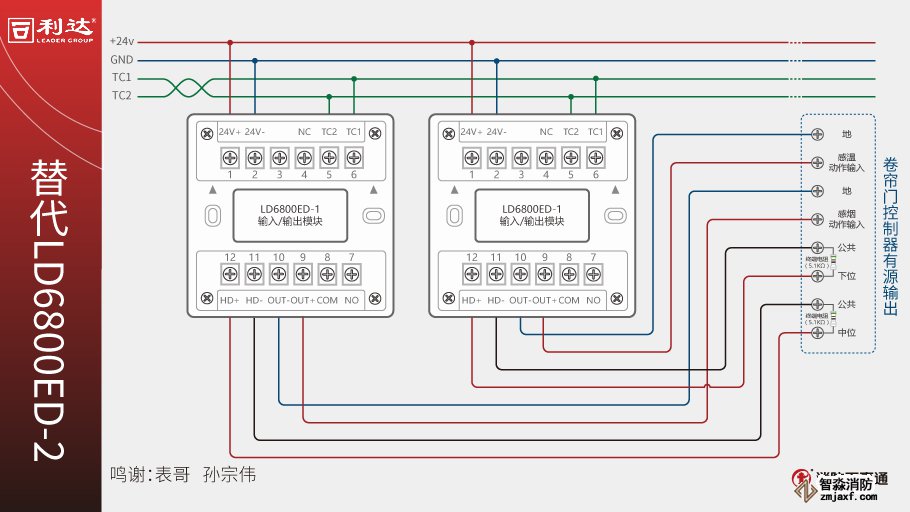

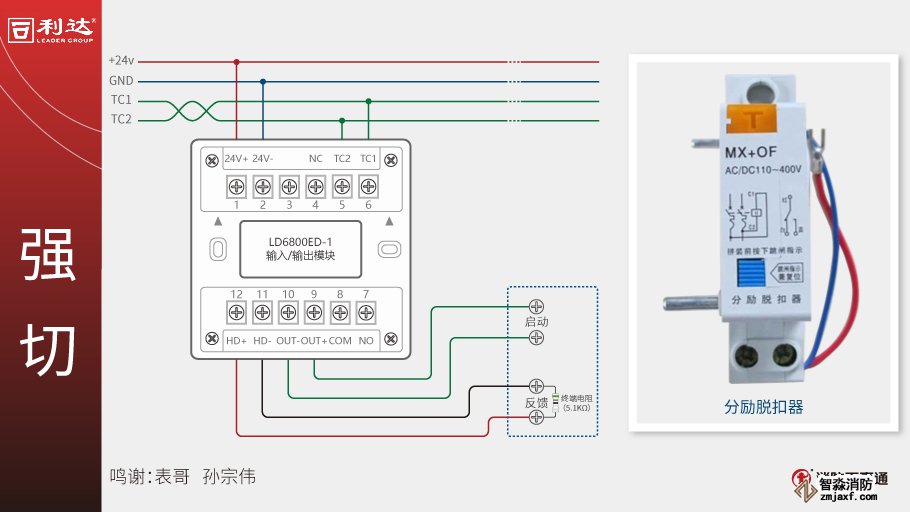

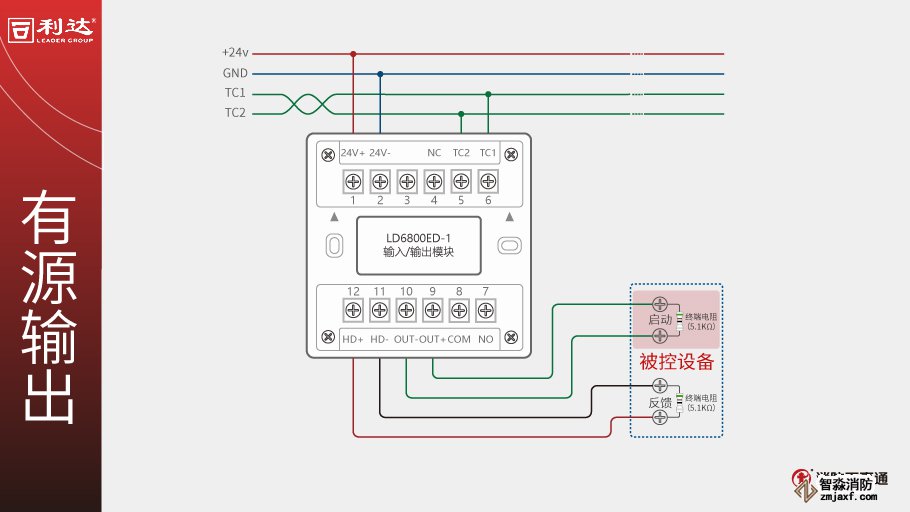

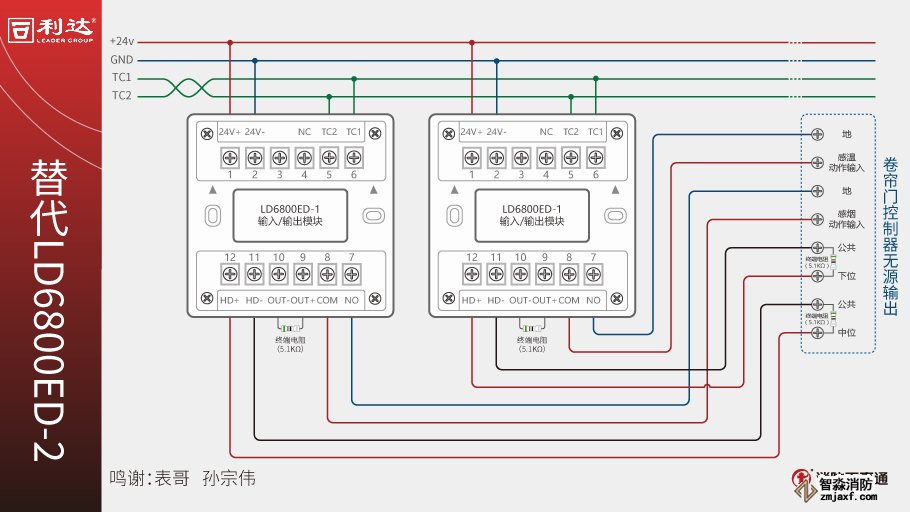

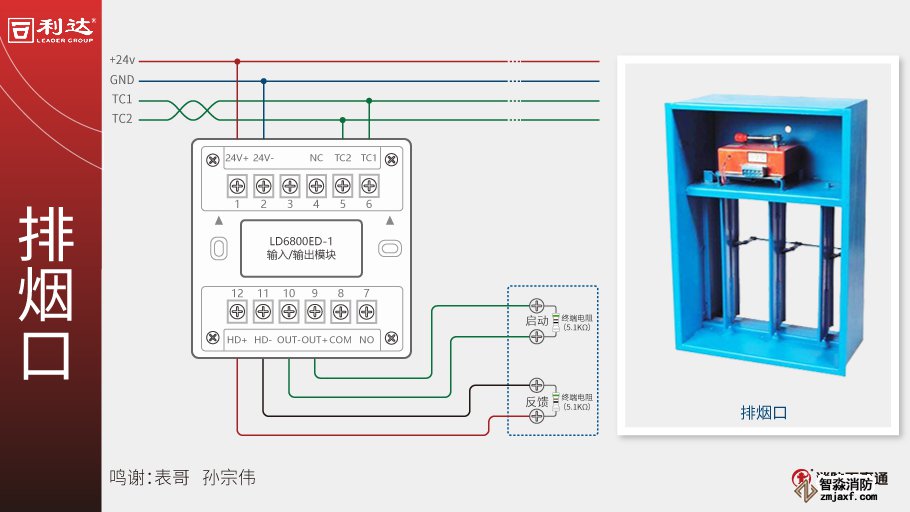

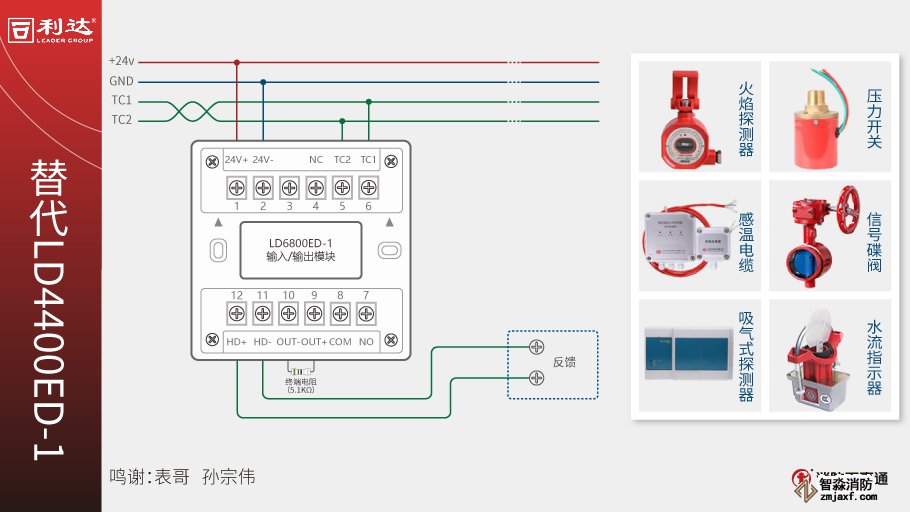

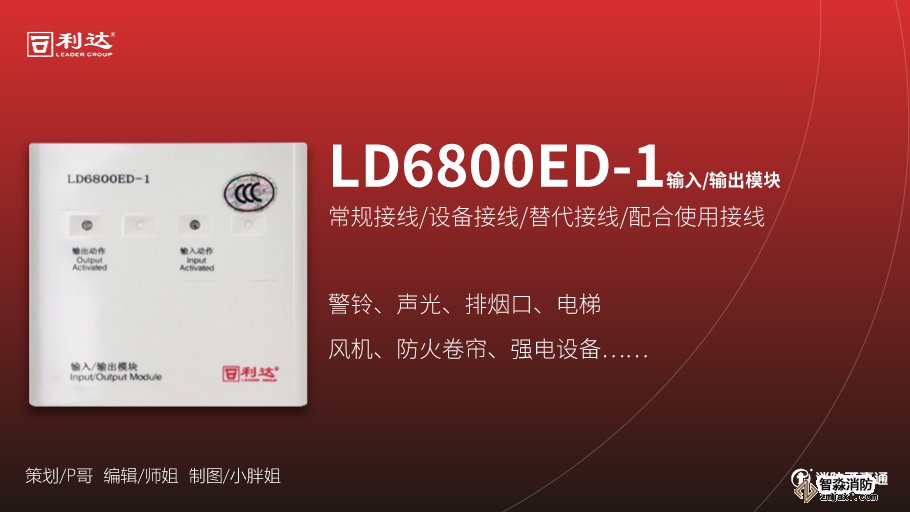

利达LD6800ED-1输入/输出模块(控制模块)接线方式

发布时间:2020/01/10 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防丨 浏览次数:

利达消防产品接线

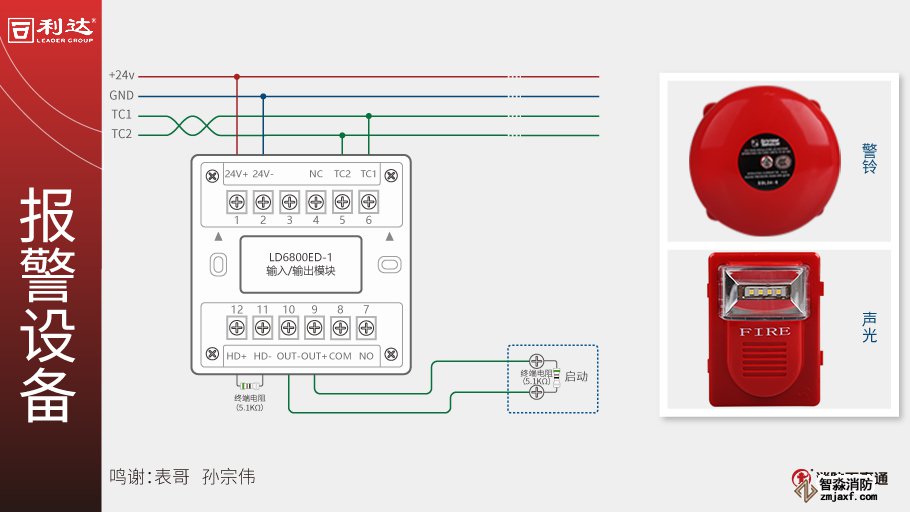

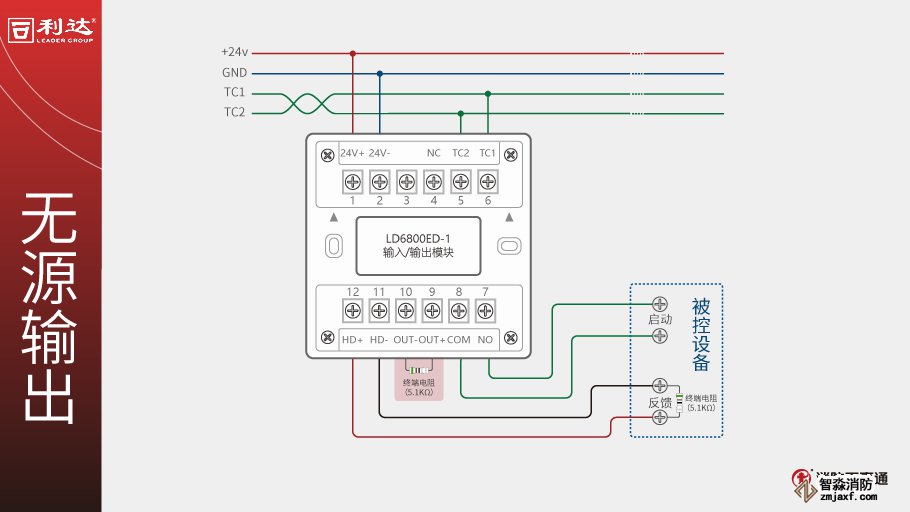

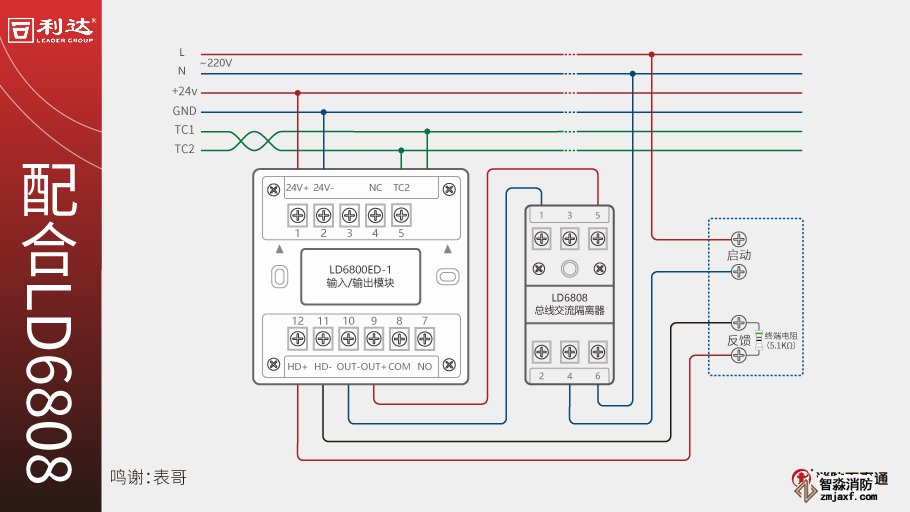

利达LD6800ED-1输入/输出模块接线

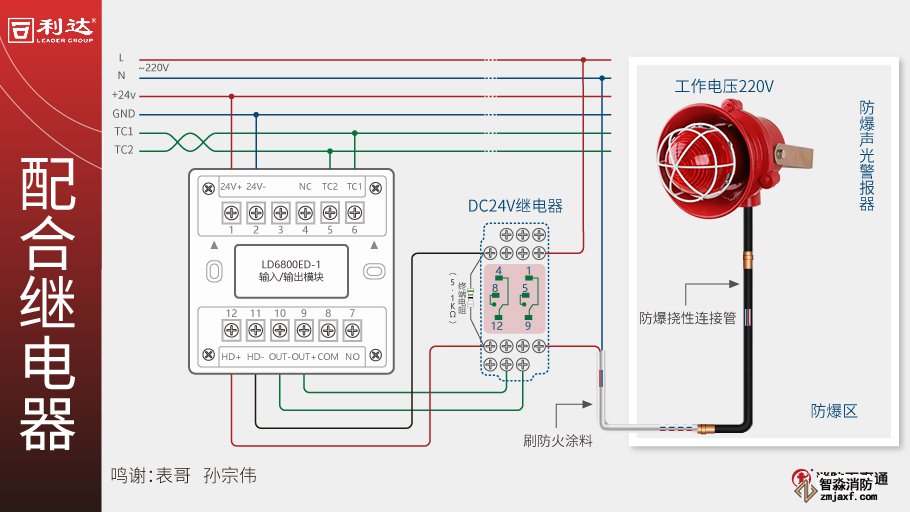

利达控制模块接线

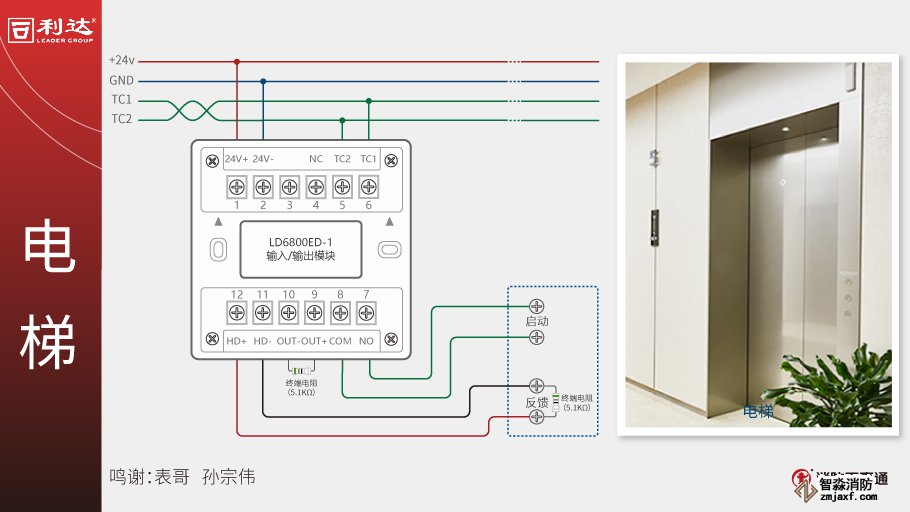

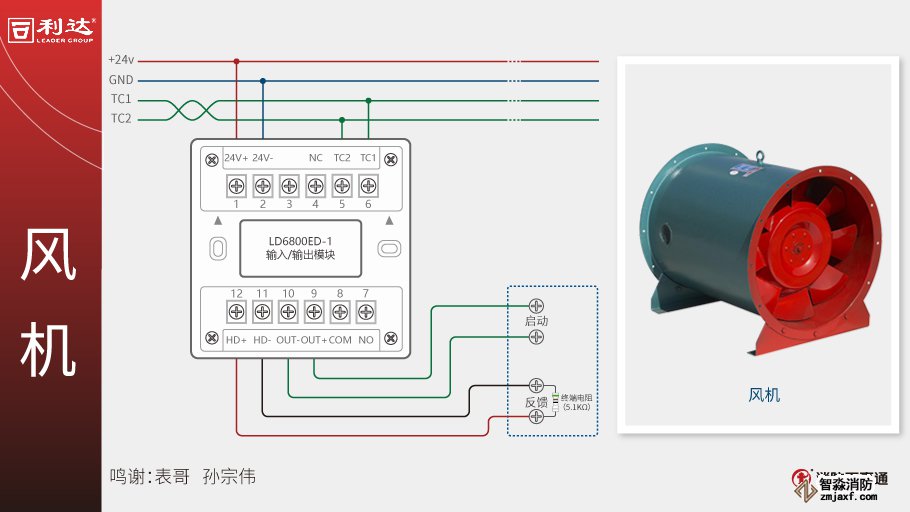

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

LD6800ED-1模块接线

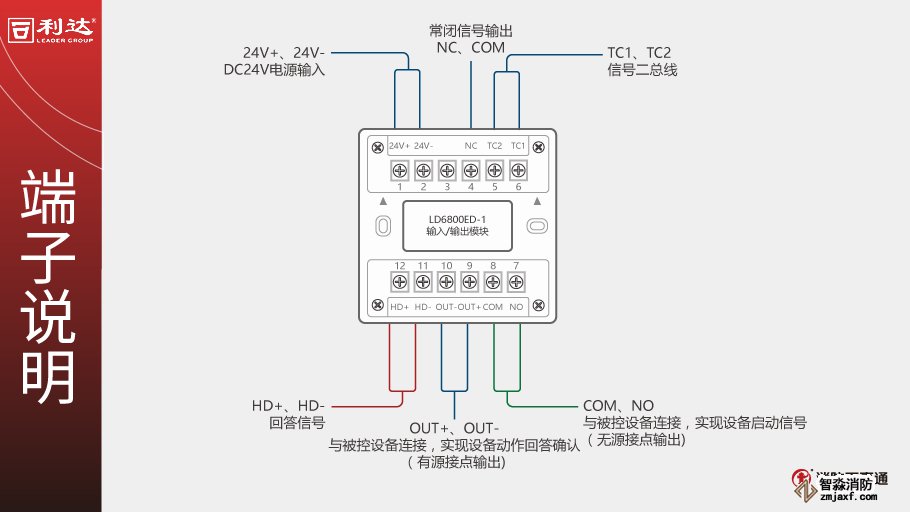

LD6800ED-1模块端子说明

  1、二总线:宜选用截面积≥1.00mm2的耐火BV铜芯电线线缆。连接导线的长度应以总导线电阻<50Ω为限,否则应考虑增大导线的截面积,或加装总线中继器(不宜采用平行线)。

  2、DC24V电源总线:宜选用截面积≥1.5mm2的耐火BV铜芯电线线缆,电源线总压降≤3V,否则应考虑增大导线的截面积。
