利达防火门系统的解析

发布时间:2020/01/10 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防丨 浏览次数:

防火门系统是从报警系统独立出来的一个系统,信号线单独走线,利达单台主机最大支持4个回路800个设备,地址范围为0-199(特别注意)。常闭门模块不需要电源线,常开门才需要电源线,不过电源线可以与报警系统电源线共用,但是必须考虑防火门系统可能造成报警新系统电源系统过载问题,必要时应考虑现场增加电源盘。

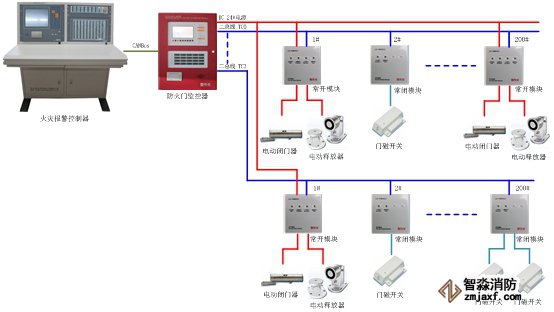

利达防火门监控系统示意图

  在介绍模块前,我先引进利达的三种编码的概念,包括地址码、类型码、检测

  地址码,最常用的编码,设备在某一回路唯一的身份识别号,理论设定一个回路只允许存在一个地址码。在利达编码器上按写,显示P的状态,设置好要编的地址号接好设备按确认,当显示的地址码自动加1,则表示地址码编写成功!编码器上按读,显示C的状态,接好设备,按确认即可读取设备的地址码!

  类型码,常用于同一个设备接不同设备,进行功能类型切换选择的一种编码,利达编码器不断按类型,屏幕显示L时表示写入类型码,写好后也会自动+1,屏幕显示E表示读类型码。

  检测码,对设备线路检测,开门到位等检测信号进行屏蔽的一种编码,利达编码器不断按类型,屏幕第一个字显示9时表示检测码写入,写好后也会自动+1,屏幕第一个字显示3时表示读检测码

  防火门系统,有三类模块,输入模块LD4400ED-1,常开门模块LD-FM6021和常闭门模块LD-FM6022。

  输入模块LD4400ED-1,就是报警系统中的单输入模块,常用于利达防火门主机接受其他厂家报警主机的开关量信号,例如其他报警主机收到火警,触发对应的输入输出模块动作,给出一个闭合信号,这个闭合信号接入我们的输入模块,传回我们的防火门主机,防火门主机根据输入模块的信号,启动对相应的常开防火门,从而达到夸厂家主机联动的功能,但是前提是其他报警主机和利达防火门主机都必须处于自动状态,这种开关量信号对接也可用于部分报警主机直接的联动,这只是电信号层面的点对点的,是否满足消防规范请自行权衡

  接线如下图:

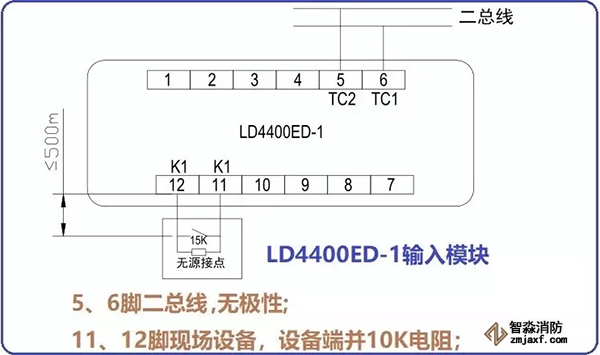

利达输入模块LD4400ED-1接线

  注意,若不接线路检测电阻(11-12对应的设备端电阻),可通过按编码器两次“写”键,屏幕显示“P.”(即P带点的状态)编写地址,“P.”状态下编写地址,可以看作编写地址码的同时编写了一个检测码“9002”(9002表示模块不检测线路故障,不用接电阻)

  常闭门模块LD-FM6022,用于双常闭门和单常闭门的状态监视,单常闭门配接一组金属门磁开关,双常闭门配接两组金属门磁开关,这里通俗讲一下金属门磁开关,门磁开关由两部分组成,磁铁和磁力感应开关(带线的那块),当常闭门正常关闭的时候,磁铁和磁力开关对齐,距离小于指定值时,磁力开关在磁铁的磁力作用下处于闭合状态,模块显示正常!当常闭门打开了,磁铁和磁力开关距离过大,磁力开关失去了磁力的左右自动弹开处理开路状态,常闭门模块此时检测不到闭合信号,则显示模块故障,从而显示门的状态不对而报故障!

  接线图如下:

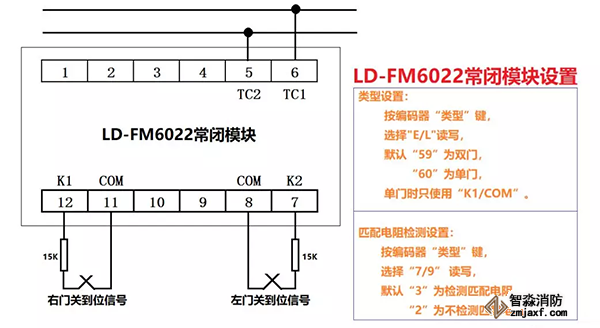

常闭门模块LD-FM6022接线

  如上图所示,常闭门模块默认为双门,类型码为L059,所以双门不需要设置类型码,直接P编地址即可,如果不加电阻,则需要写检测码“9002”,当然你也可以用“P.”编写地址代替。当接单常闭门时则需要设置类型码“L060”切换成单门状态,其他和双门一样,“P.”编写地址后就可以了!

  常开门模块LD-FM6021,用于单/双常开门的控制,每扇门对应一个电动闭门器,电动闭门器分为两种,断电门动作和通电门动作两种。具体接线和具体设置如下图:

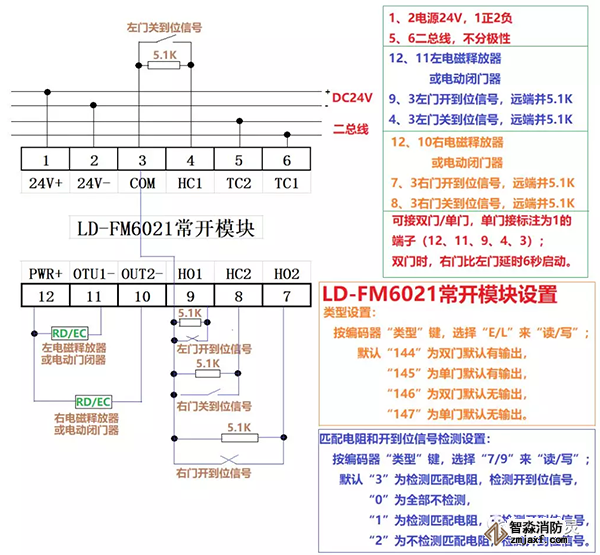

常开门模块LD-FM6021接线

  据上图可以看出,常开门模块,默认类型码是“L144”,即默认是双门,闭门器端上有电压输出,配件的闭门器需要通电吸住的那种,其他类型的门请根据上图进行选择。

  据上图也可以看出,常开门的检测码为“9003”,即要检测线路电阻和开门到位,如果不检测开门到位接电阻这编“9002”,如果开门到位和检测电阻都不接,则检测码设置“9000”

  值得注意的是,常开门切记不用“P.”编写地址,这样可能把“9000”的检测码改为了“9002”

  最后说说防火门的特殊地方,单门接的端子标识带1(如常闭门的K1)。常闭门只有正常和故障两种状态,任意一道门门磁开关没闭合或检测不到电阻,模块和主机上显示的都是故障,所以常闭门故障可能是门故障也可能是模块本身故障。而常开门有三种状态,正常、反馈、故障。正常状态,门开到位了,线路检测通过了,设备才显示正常。反馈状态是指模块启动后,关门到位收到信号后的状态,所以模块没启动,门没开到位或收到了关门到位,常开门都会报故障的!
