在多年对海湾、青鸟、三江、利达等品牌消防主机、工控电路板LCD液晶显示白屏维修实践中，总结出造成LCD白屏的多种检测诊断手段。
利达消防主机板上关键芯片：AMS1084CM 3.3、CS8900A-CQ3Z、20M晶振；S3C2410AL-20(32位LCD控制微处理器）、HY57V561620FTP-H 2片64M内存、K9F1208U0B-PCB0（引导主控程序）；H13A（转换1.8V) 、UDA1341TS（音频）、12M.768晶振；MAX706S(看门狗、低电平复位）、MAX3232（串口芯片）。
要想修好白屏，我们必须先了解LCD图像显示基本原理：
S3C2410内置LCD控制器详解
一块LCD屏显示图像，不但需要LCD驱动器，还需要有相应的LCD控制器。通常LCD驱动器会以COF/COG的形式与LCD 玻璃基板制做在一起，而LCD控制器则有外部电路来实现。而S3C2410内部已经集成了LCD控制器，因此可以很方便地去控制各种类型的LCD屏，例如：STN和TFT屏。由于TFT屏将是今后应用的主流，因此接下来，重点围绕TFT屏的控制来进行。
S3C2410 LCD控制器的特性：
TFT屏
－支持单色、4级灰度、256色的调色板显示模式
－支持64K和16M色非调色板显示模式
－支持分辩率为640*480，320*240及其它多种规格的LCD
对于控制TFT屏来说，除了要给它送视频资料（VD[23:0]）以外
还有以下一些信号是必不可少的，分别是：
VSYNC（VFRAME） ：帧同步信号
HSYNC（VLINE） ：行同步信号
VCLK ：像数时钟信号
VDEN（VM） ：数据有效标志信号

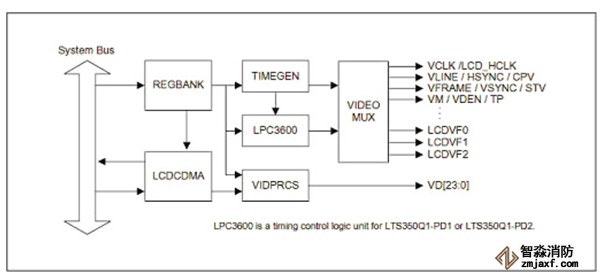

图下是S3C2410内部的LCD控制器的逻辑示意图：
REGBANK 是LCD控制器的寄存器组，用来对LCD控制器的各项参数进行设置。
LCDCDMA 则是LCD控制器专用的DMA信道，负责将视频资料从系统总线（System Bus）上取来，通过 VIDPRCS 从VD[23:0]发送给LCD屏。
同时 TIMEGEN 和 LPC3600 负责产生 LCD屏所需要的控制时序，例如VSYNC、HSYNC、VCLK、VDEN，然后从 VIDEO MUX 送给LCD屏。
TFT屏时序分析

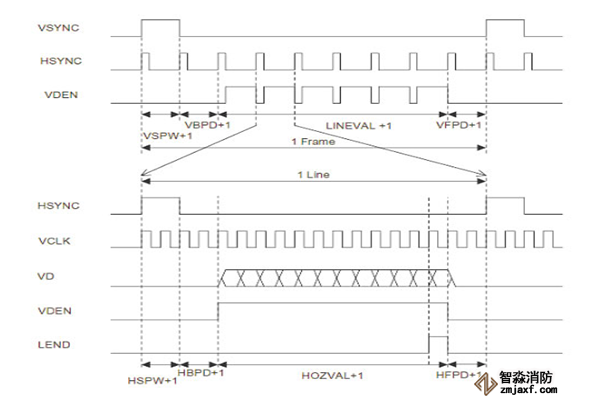

图上是TFT屏的典型时序。其中VSYNC是帧同步信号，VSYNC每发出1个脉冲，都意味着新的1屏视频资料开始发送。而HSYNC为行同步信号，每个HSYNC脉冲都表明新的1行视频资料开始发送。而VDEN则用来标明视频资料的有。
LCD液晶显示屏白屏故障可能是液晶面板驱动电路问题、液晶面板供电电路问题、屏线接触不良、主板控制电路问题等引起的。由于 LCD液晶 显示屏开机后白屏，说明背光灯及高压产生电路工作正常，但液晶面板没有得到驱动信号。如果笔记本电脑关机后画面消失，然后再次白屏，可能是电源板问题引起的。
从故障现象分析，LCD液晶 显示屏不论开机还是关机，只要插上电源，高压产生电路始终处于工作状态，背光源始终被点亮。也就是说，高压产生电路已经不受开关控制，即主板向高压产生电路发出的开关信号失去了控制。由于主板微处理器发出的开关信号一般都要经过几个三极管来控制，因此故障可能是控制开关信号的三极管损坏。
开机显示屏白屏故障维修思路：
1、首先拆开 LCD液晶 显示屏的外壳，然后检查屏线接口是否松动或未连接好。经检查屏线连接正常。
2、接着打开笔记本电脑的电源开关，然后用万用表测量屏线接口的供电电压是否正常。如果供电电压正常，转到第5步;如果不正常，接着检查屏线输出端附近的保险电阻或保险电感是否开路或损坏。如果损坏，则更换损坏的元器件即可。
3、如果屏线输出端附近的保险电阻或保险电感正常，接着检查为LCD液晶显示屏供电的DC-DC 电压转换电路的输出端电压是否正常。如果输出电压不正常，检查此电源电路中的保险电阻、PWM 控制器、开关管、电感线圈、滤波电容等元器件，然后更换损坏的元器件即可。
4、如果 DC-DC 电压转换电路的输出端电压正常，则是 DC-DC 电压转换电路输出端到屏线接口之间有损坏的电容等元器件，检查并更换损坏的元器件即可。
5、如果屏线接口的供电电压正常，接着检查液晶面板驱动电路中的时序信号、驱动信号是否正常。如果不正常，分别检查产生此信号的芯片的输出端信号、输入端信号及供电电压，从而判断驱动芯片是否损坏。如果损坏，则更换即可
6、排除以上问题后，依然显示白屏的话，请观察128EII消防主板，型号为LT2410C-V4，电源贴片发光指示灯L5、D6D7、L6（复位）、L7L2工作指示灯是否正常？
对于北京利达消防主机系列主板，最常见的故障就是白屏。在排除上述原因外，重点检查引导程序芯片、LCD控制器芯片工作是否正常？如果引导程序芯片出现块损坏故障、或无完好匹配程序版本引导程序重新写入，或者32位微处理器（BGA焊接）出现故障等。则该板子只能宣布报废，即便是原生产厂家也只能选择放弃，原因是修复的成本、时间实在伤不起。
除维修利达主板、回路板、多功能板、电源盒、液晶屏外，对利达消防的其它关联产品均可维修，因为电子产品不分“国界”
