利达JB-QT-LD128E2-T 火灾报警控制器/消防联动控制器接线安装

发布时间:2024-12-16 10:33:49 丨 文章来源:http://www.zhimiaoxiaofang.com/ | 作者:利达消防设备丨 浏览次数:168

利达JB-QT-LD128E2-T 火灾报警控制器/消防联动控制器接线安装

介绍:

利达JB-QT-LD128E2-T 火灾报警控制器/消防联动控制器是智能化的二总线火灾自动报警设备,采用稳定、可靠的嵌入式控制 部件及 DCS 的设计方式,保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。该控制器配合本公司全系列总线产 品及其它相关设备,广泛应用于大、中型以上工程项目。满足 GB4717-2005《火灾报警控制器》、 GB16806-2006《消防联动 控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》。

功能:

★ 集中区域兼容型控制器,采用无主从方式的对等网络架构设计,每台控制器可显示网络内所有设备工作情况。

★ 超大规模的单机容量: 更大 20 回路, 最多 5120 个地址点, 多线直控输出点 159 个,总线输出点 512 个。

★ 网络容量: 64 台控制器、256 回路、65536 个地址点。

★ 采用彩色 12.1 英寸液晶屏,丰富的图形功能,可显示详细设备信息和曲线图,指示灯指示关键状态。

★ 采用方便灵活的触摸屏操作,还可外扩鼠标及键盘进行操作。

★ 中、英文显示灵活切换,满足产品国际化的要求。

★ 支持分区的设置和操作,可以将有联动关系的报警和输出设备编入一个或者多个分区内,简化逻辑关系。

★ 具有 CANBus 接口,可通过 LD6900系列通讯转换卡与其他设备联网。

★ 用基于 ARM 平台的 RISC 嵌入式CPU,具有功耗低,处理速度快,稳定运行等特点。

★ 采用实时抢占多任务嵌入式操作系统,响应时间快。

★ 具有黑匣子功能,存贮1000条火警记录,1000 条设备故障记录,1000条请求记录,1000条启动记录,1000条反馈记录,1000 条操作记录,1000条监管报警记录,1000条气灭记录,1000条其它故障记录,1000条运行记录。

★ 具有监管报警功能。

★ 具有回路短路保护、电源短路保护功能。

★ 多线输出可选择两线或三线布线,多线输出两线布线时需要配接LD6803模块。

★ 总线输出电流可达 1.8A。

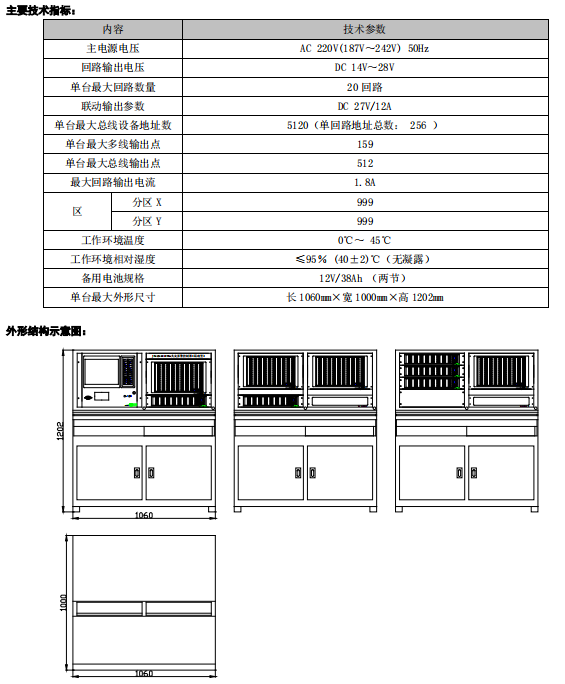

控制器主机外形结构示意图:与 JB-QG-LD128E2-T 相同。

系统框图:与 JB-QG-LD128E2-T 相同。

布线要求:与 JB-QG-LD128E2-T 相同。
