利达JB-QG-LD128E2-T 火灾报警控制器/消防联动控制器接线技术
介绍:
利达JB-QG-LD128E2-T 火灾报警控制器/消防联动控制器是智能化的二总线火灾自动报警设备,采用稳定、可靠的嵌入式控制 部件及 DCS 的设计方式,保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。该控制器配合本公司全系列总线产 品及其它相关设备,广泛应用于大、中型以上工程项目。满足 GB4717-2005《火灾报警控制器》、 GB16806-2006《消防联动 控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》。
功能:
★ 集中区域兼容型控制器,采用无主从方式的对等网络架构设计,每台控制器可显示网络内所有设备工作情况。
★ 超大规模的单机容量: 更大 20 回路, 最多 5120 个地址点, 多线直控输出点 159 个,总线输出点 512 个。
★ 网络容量: 64 台控制器、256 回路、65536 个地址点。
★ 采用彩色 12.1 英寸液晶屏,丰富的图形功能,可显示详细设备信息和曲线图,指示灯指示关键状态。
★ 采用方便灵活的触摸屏操作,还可外扩鼠标及键盘进行操作。
★ 中、英文显示灵活切换,满足产品国际化的要求。
★ 支持分区的设置和操作,可以将有联动关系的报警和输出设备编入一个或者多个分区内,简化逻辑关系。
★ 具有 CANBus 接口,可通过 LD6900 系列通讯转换卡与其他设备联网。
★ 用基于 ARM 平台的 RISC 嵌入式 CPU,具有功耗低,处理速度快,稳定运行等特点。
★ 采用实时抢占多任务嵌入式操作系统,响应时间快。
★ 具有黑匣子功能,存贮 1000 条火警记录, 1000 条设备故障记录, 1000 条请求记录,1000 条启动记录,1000 条反馈 记录,1000 条操作记录,1000 条监管报警记录,1000 条气灭记录,1000 条其它故障记录,1000 条运行记录。
★ 具有监管报警功能。
★ 具有回路短路保护、电源短路保护功能。
★ 多线输出可选择两线或三线布线,多线输出两线布线时需要配接 LD6803 模块。
★ 总线输出电流可达 1.8A。

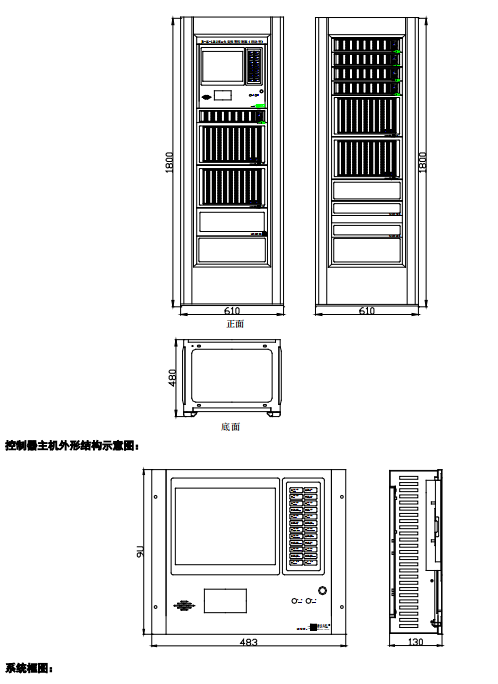

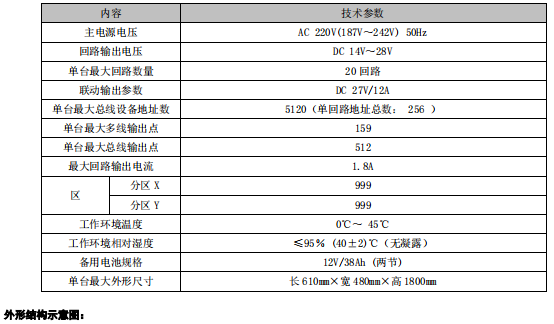

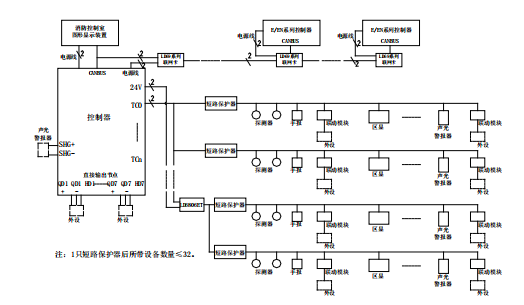

主要技术指标:
布线要求:
★ 二总线:宜选用截面积≥1.0mm2 的耐火双色双绞铜芯线或选用截面积≥1.0mm2 的耐火铜芯电缆,耐压≥250V,线路 末端总线电压低于 14V 时需增大导线截面积,或加装总线中继器(不宜采用平行线)。
★ DC24V 电源总线:宜选用截面积≥1.5mm2 的耐火 BV 铜芯电线线缆,电源线总压降≤3V,否则应考虑增大导线截面积。
★ 通讯线:宜选用截面积≥1.0mm2 的耐火双色双绞铜芯线或选用截面积≥1.0mm2 的耐火铜芯电缆。
★ 穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中,金属管和金属线槽应可靠接地,并应在 金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采 用穿金属管或密闭的金属线槽。
