利达LD9203EN联动控制盘接线安装技术

介绍：

LD9203EN 是依据 GB16806-2006《消防联动控制系统》设计开发的。通过 CANBus 与本公司在产的全系列火灾报警控制器配套使用。该盘具有 32

路多线或总线控制功能，既可以作为总线盘间接控制现场设备，也可以作为多线盘直接控制现场设备。该盘还具备按键保护、现场信息上传、线路故障检

测以及输出线过流保护等功能。

功能：

★ 采用 CANBus、双 RS232 通讯方式，通过 CANBus 与在产全系列控制器配接使用。

★ 每台最多控制 32 路总线或多线输出设备。

★ 多线输出控制可通过配置多线输出板实现。

★ 具有键盘锁定功能，可以防止误操作。

★ 每路具备 1 个启停键、3 个指示灯（启动、反馈、故障指示各 1 个）。

★ 多线盘的每路都具有线路故障检测功能。

★ 多线盘的每一路都具有最大 1A 的驱动能力，多线输出板的最大输出电流为 5A。

★ 配接 LD92EN-T1 两线/三线八路多线输出板。

★ 多线输出盘可通过拨码开关选择与受控设备间三线连接或两线连接，两线连接时需配合 LD6803G 模块使用。

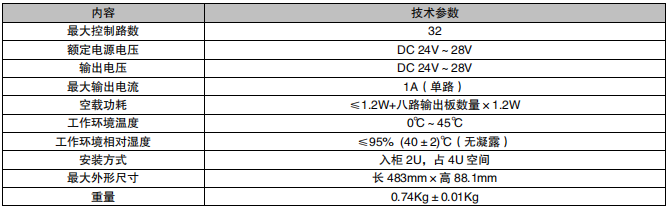

主要技术指标：

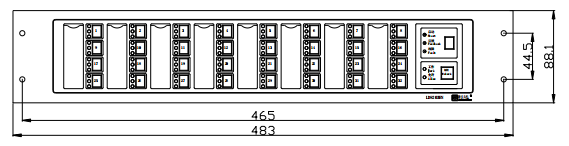

外形结构示意图：

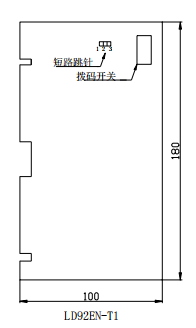

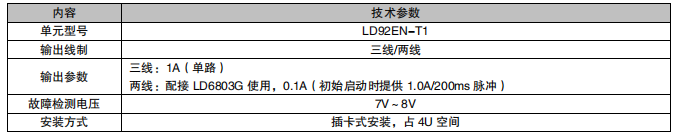

多线输出控制单元：

备注：

LD92EN-T1 可通过拨码开关选择与现场设备的 3 线或 2 线连接，拨码开关第 1-3 位表示八路输出板的地址分别为 0-7，第 4 位拨到‚on‛时选择 3

线连接，第 4 位拨为‚off‛时选择 2 线。 线路板短路跳针短路 2,3 脚时不检查线路故障。

端子示意图与接线方式：

与 LD128EII、LD128E2-T、LD988EL 控制器连接时，需要 24V 和 CAN 总线接线端子。

多个盘同时使用时，通讯线可以级联连接。

当作总线盘使用时仅用上图（外形尺寸图）所示总线控制盘即可，当作多线盘使用时，需要增加 8 路多线输出板，每块 8 路多线输出板具有 8 路多

线输出功能，可通过拨码开关选择输出地址和选择输出的两线接法或三线接法。

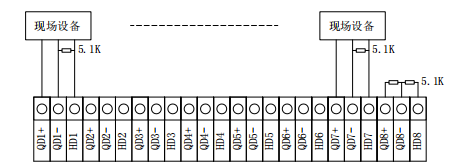

配接 LD92EN-T1 的三线制连接示意图：

注：当 8 路多线输出板中有空闲的回路时，相应回路的输出端子处应按照图中第 8 路的示范接入 5.1KΩ电阻。

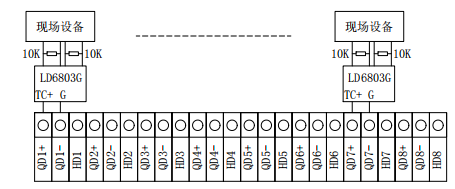

配接 LD92EN-T1 的两线制连接示意图：

注：当 8 路多线输出板中有空闲的回路时，相应回路应在控制器上设置为总线模式，以避免不接设备时报故障。
