利达YJG1480消防应急广播/消防电话接线安装技术

介绍：

YJG1480 型消防壁挂柜包含消防电话系统、消防广播系统和系统电源等三部分，可分别完成现场消防通讯功能和消防广播功能。消防电话固定可带

4 路电话分机或电话插孔，可连接 YJGF3040A/YJGF3040B/YJGF3040C 分设备组成消防电话报警系统。消防广播最大输出功率为 120W，固定可带 1 个

广播分区。系统采用汉字液晶显示，并配有电子录音单元，执行 GB 16806-2006 标准及第 1 号修改单。

功能：

★ 本设备采用 2N 线方式，每路两根线，通话线路之间和广播线路之间无串音现象。

★ 本设备配有 128×64 汉字液晶显示，界面友好，显示清晰。

★ 设有多级操作菜单，方便查询设置。

★ 本设备对电话线路和区域线路有登记功能，登记结果永久保存；待机时自动对所有登记线路进行实时巡检，出现开路故障时可以迅速报出线路地址。

★ 本设备采用轻触式按键，设有 0～9 数字键盘和其它功能键，每次按键有键音提示。同时有多个状态指示灯，方便当前状态的识别。

★ 消防电话中主机与任意登记存在的分机间可相互进行呼叫和通话；自动记录呼叫、接通时间及通话内容，时间记录可查询，通话录音可回放收听。

★ 消防广播有正常和应急两种广播模式，有话筒、外线、MP3、语音 4 种音源可供选择，有 1 个固定分区可独立进行广播区域控制。

★ 本设备有独立的语音录音模块，可对应急话筒和电话通话自动进行录音，录音过程采取循环覆盖、先进先出方式。

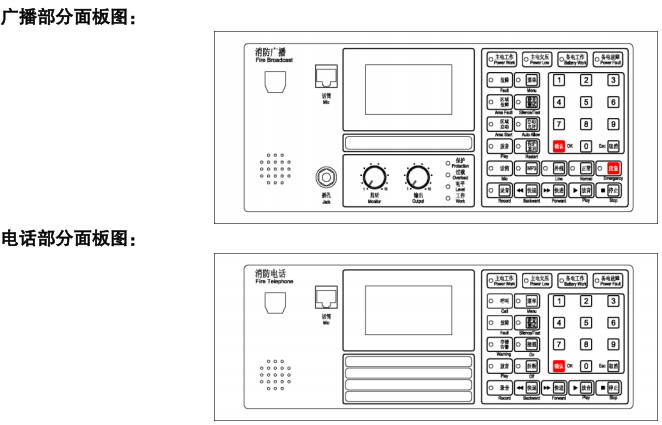

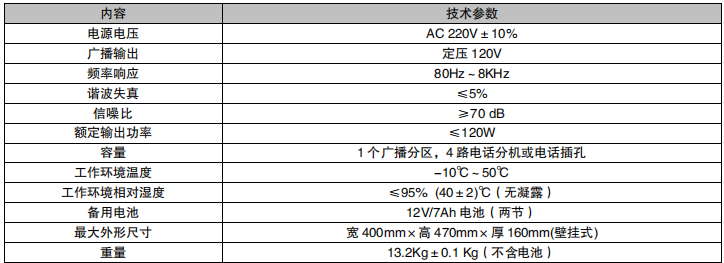

主要技术指标：

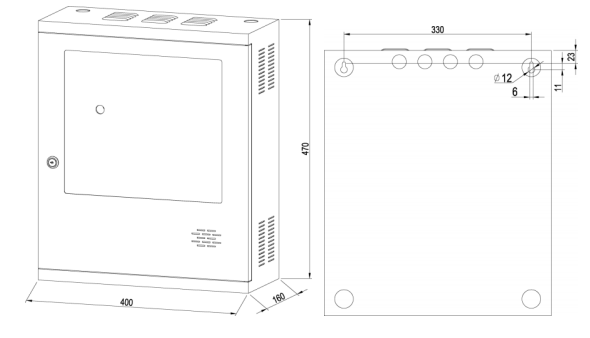

外形及安装尺寸示意图：

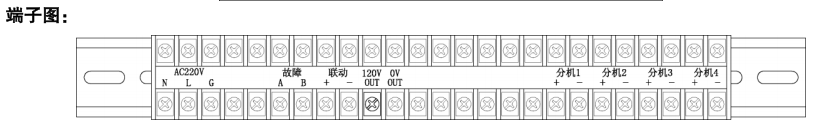

端子说明：

★ AC220V N L G 为主电输入端子，N/L 接市电 220V，G 接大地

★ 120V OUT/0V OUT 为广播分区输出，接现场广播区域

★ 故障 A、B 为故障干接点信号输出

★ 联动+/-端子连接外控 24V 启动信号

★ 分机 1—电话线路 1 输出，接现场 1 号分机设备

★ 分机 2—电话线路 2 输出，接现场 2 号分机设备

★ 分机 3—电话线路 3 输出，接现场 3 号分机设备

★ 分机 4—电话线路 4 输出，接现场 4 号分机设备
