利达JQB-HX2132可燃气体探测器安装与布线

发布时间:2020/08/18 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防丨 浏览次数:

警告:安装利达JQB-HX2132可燃气体探测器之前,请切断回路的电源并确认全部底座已安装牢靠。

  1、JQB-HX2132安装方法:

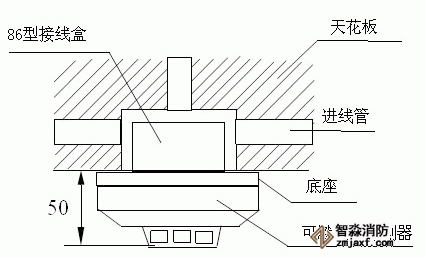

  点型可燃气体探测器安装示意图如图所示,预埋盒可采用86H50型标准预埋盒。

JQB-HX2132 安装示意图

利达JQB-HX2132 安装示意图

  2、JQB-HX2132布线要求:

  总线(BUS)采用RVS-2×1.0mm2或1.5mm2线,电源线采用BV-2×1.0mm2或1.5mm2线;穿金属管(线槽)或阻燃PVC管敷设。

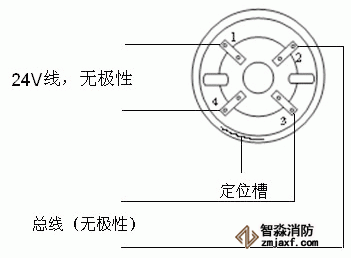

JQB-HX2132 接线示意图

JQB-HX2132 接线示意图
