利达火灾自动报警系统是建筑消防的核心预警中枢，依托利达自主研发的智能报警设备、编码模块、联动组件构成完整监测预警体系，广泛应用于住宅、商业综合体、工业厂房等各类建筑消防工程。该系统施工安装精度要求高、材料配套性强，施工材料的选型、敷设工艺、设备安装标准直接决定系统报警灵敏度、联动可靠性及后期运维稳定性。本文全面梳理利达火灾自动报警系统全套施工安装材料明细，详解标准化施工流程，深度剖析施工高频问题、成因及规范整改方案，为工程施工、验收、维保提供全套技术依据。

一、系统核心施工安装材料明细

利达火灾自动报警系统施工材料分为核心设备、传输线缆、辅材配件、预埋防护材料四大类，所有设备均为利达原厂配套型号，线缆及辅材需符合国标消防规范，保障系统兼容性与稳定性。核心设备包含利达报警主机、各类探测器、手动报警设备、联动模块及配套终端设备。报警主机常用型号为LD128系列智能火灾报警控制器，包含壁挂式、柜式、琴台式，适配不同建筑规模；探测器分为J-SAB-M-LD2000ED点型感烟火灾探测器、JTW-ZDF-LD3300G点型感温火灾探测器，是系统前端核心探测设备；配套终端设备包含LD-GA2000手动火灾报警按钮、LD1000声光警报器、消防电话主机及电话插孔、应急广播模块等。

系统模块作为联动核心，必备材料包含LD6800EC-1控制模块、LD6810输入模块、LD6830隔离模块、LD-GA3600总线短路保护器，其中双向短路保护器可实现总线短路自动保护与恢复，有效规避线路故障导致的系统瘫痪。传输线缆是信号传输关键，严格遵循利达设备布线规范：二总线信号线缆选用1.0-1.5mm²阻燃双色双绞铜芯线缆，耐压≥250V，线缆总电阻需控制在70Ω以内；DC24V联动电源线选用1.5-4.0mm²阻燃铜线，线路总压降不得超过5V，远距离供电场景需增大线径或加装中继设备。

预埋及防护辅材包含86H50通用预埋接线盒、M4/M6配套固定螺丝、金属镀锌穿线管、防爆挠管、线缆防水接头、绝缘胶带、阻燃封堵泥、线号标识管等。辅助施工工具需配备利达专用LD128EN-100编址器、六角扳手、万用表、线路检测仪等，所有工具需提前校验合格，保障设备编码、接线精准度。

二、标准化施工安装工艺规范

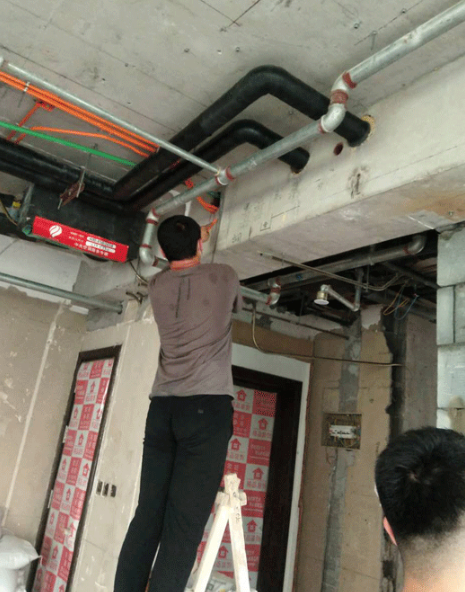

施工前期需完成图纸会审、设备进场检验、管线预埋复核，利达原厂设备需核查型号、合格证、检测报告，杜绝杂牌替代设备。管线预埋阶段，墙体、吊顶内管线采用镀锌钢管敷设，管口打磨光滑无毛刺，穿线后使用阻燃泥封堵管口，防止灰尘、水汽进入腐蚀线路。探测器安装需严格控制参数，安装高度最高不超过12m，单台感烟探测器最大保护面积80㎡，感温探测器最大保护面积120㎡，安装中心距螺丝间距控制在50-70mm，避开空调出风口、通风管道、多粉尘、多蒸汽区域，避免干扰探测精度。

探测器底座固定于预埋盒上方，连接线缆预留不少于150mm余量，端部做好线号标识，便于后期检修，报警确认灯朝向建筑主要入口方向，保证巡检人员直观查看设备状态。手动报警按钮安装高度距地面1.3-1.5m，安装牢固无松动，二总线无极性接线，采用电子编码方式，配备专用复位钥匙。模块安装需固定于吊顶内或设备旁专用接线盒内，避免裸露安装，强弱电线路分开敷设，间距不小于30cm，杜绝信号干扰。

报警主机需安装于消防控制室，柜体垂直平整、接地可靠，接地电阻≤4Ω，内部线路排布整齐、绑扎规范，所有接线端子压接牢固，无虚接、漏接情况。系统安装完成后，通过利达专用编址器对所有前端设备逐一编码、登记，建立设备点位台账，确保编码唯一、点位对应，为系统调试、故障排查奠定基础。

三、施工高频问题、成因及整改方案

1. 探测器频繁误报警、不报故障。核心成因多为安装位置不规范，靠近出风口、油烟口、粉尘堆积区域；其次是线缆敷设不规范、线路绝缘层破损，导致信号干扰；此外探测器底座松动、灰尘堆积、编码重复也会引发故障。整改方案：移位违规安装探测器，规避干扰区域；重新规整线路，更换破损线缆，做好线路屏蔽防护；清理探测器表面及底座灰尘，紧固固定螺丝，重新核对设备编码，杜绝编码冲突。

2. 联动设备无法正常启动。该问题是施工验收高频通病，主要成因一是消防控制柜未切换至自动运行模式，处于手动锁定状态；二是LD6800EC-1控制模块未正常动作，模块故障或接线虚接；三是系统逻辑编程缺失、点位关联错误；四是DC24V电源线压降过大，设备供电不足。整改方案：调试前将控制柜切换为自动模式；逐点检测控制模块工作状态，故障模块立即更换，重新压接松动接线；对照施工图纸重新录入、核对联动逻辑程序，补全缺失点位编程；检测线路压降，压降超标区域更换大线径线缆或加装电源中继器。

3. 总线线路频繁短路、系统频繁重启。主要源于管线施工不规范，线缆穿管时绝缘层被划破，线路裸线搭接；总线未加装短路隔离器，单点短路影响整回路；线路接头未做绝缘封堵，受潮氧化短路。整改方案：全面排查线路破损点位，更换受损线缆；按规范每回路合理加装LD-GA3600短路保护器，实现分段保护；所有线路接头采用绝缘胶带包裹、阻燃泥封堵，做好防潮防水处理，规整管线敷设路径，杜绝线路挤压磨损。

4. 设备编码混乱、点位台账不符。多为施工阶段编码随意、未同步登记台账，后期新增设备未重新核对编码导致。整改方案：使用利达专用编址器逐台重新编码，统一编码规则，建立完整设备台账，标注设备型号、安装位置、编码数值、安装时间，确保图纸、台账、现场设备三者完全对应。

四、施工验收及后期防护要点

系统施工完成后，需进行单机调试、分区调试、整体联动调试，逐一测试探测器报警、手动按钮触发、声光报警、设备联动等功能，确保响应及时、动作精准。施工收尾阶段，未调试的探测器需妥善保管，避免灰尘污染、人为损坏，穿线孔全部封堵，设备标识清晰完整。验收时重点核查线缆规格、安装参数、接地电阻、联动逻辑、编码准确性，所有指标需符合《火灾自动报警系统施工及验收标准》及利达设备安装技术规范，保障系统一次性验收合格，投入正常运行。
