剩余电流互感器是电气火灾监控系统中最关键的传感元件，选型与安装位置直接决定监测结果的真实性。孔径选小装不下导体，规格选错测量失真，位置装错则检测不到漏电甚至频繁误报，这些都是工程中常见的问题。

《火灾自动报警系统设计规范》GB 50116-2013 第9.2条对剩余电流式电气火灾监控探测器的设置作出规定，《火灾自动报警系统施工及验收标准》GB 50166-2019 对探测器安装提出明确要求，《电气火灾监控系统 第2部分》GB 14287.2-2014 规定了报警值范围与测量误差要求。本文结合利达 ZCT 系列、HCT 系列剩余电流互感器的产品特点，给出选型与安装位置的实用方法。

1 选型的基本原则

1.1 按保护回路与设置层级选型

依据 GB 50116-2013 第9.2.1条，剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端；当供电线路泄漏电流大于500mA时，宜在其下一级配电柜（箱）设置，形成分级保护。互感器规格应按被保护回路的导体截面与负荷电流选择，并与探测器在同一监控点配套安装，保证测量点与保护范围一致。单相回路与三相回路的选型口径相同，均需保证穿过互感器一次侧的导体为该回路的全部载流导体，不因回路相数不同而省略中性线。

1.2 与探测器配接的兼容性

利达 LDT 系列探测器对配接互感器有明确的规格要求，工程中应选用厂家公布的适配型号，如 ZCT50-1、ZCT80-1、ZCT100-1 及 HCT 系列剩余电流互感器。互感器与探测器不匹配时，探测器显示的剩余电流数值会与实际测量值偏差较大，甚至出现通讯故障，这是利达官方技术资料明确提示的典型问题。选型时应核对型号、量程与接口方式，避免混用其他品牌或非适配规格。

2 孔径与一次侧容量选择

2.1 穿心式互感器孔径

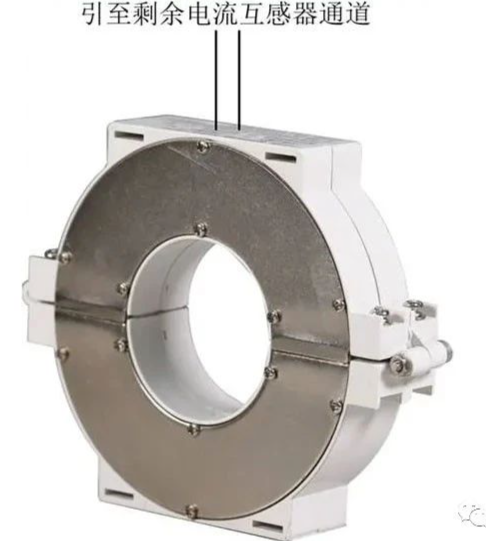

ZCT 系列为穿心式剩余电流互感器，型号中数字对应一次侧穿缆孔径等级（如50、80、100），具体尺寸以厂家选型资料为准。选择时应保证被保护回路全部相线与中性线能够同向穿过，并留出施工与散热余量；电缆较粗或多根并联时应选用更大孔径规格，严禁挤压变形敷设。HCT 系列适用于母排或大截面电缆场合，按母排规格对应选择。

一次侧电流容量应与回路负荷匹配。互感器额定容量应不低于回路长期运行电流；同时其测量精度应满足报警值范围内的剩余电流测量要求。需要说明的是，GB 14287.2-2014 规定探测器报警值应设定在20mA至1000mA之间，若互感器额定电流远大于回路实际负荷，小信号测量分辨率会下降，影响报警值的准确性。

2.2 报警值范围与量程匹配

利达 LDT9008EN 组合式探测器的漏电报警值设置范围为300mA至1000mA，出厂默认值为500mA，与 GB 50116-2013 第9.2.3条推荐的300mA至500mA报警值区间一致。所选互感器应能在此范围内稳定、线性地输出信号，并与探测器输入量程配合，避免真实的剩余电流信号被噪声淹没。

3 安装位置的确定

3.1 设置层级与覆盖范围

在第一级配电柜出线端设置监控点，可以覆盖下游全部支路，投入少、监视面广，但支路漏电可能被平均化而低于报警值；在下一级配电柜（箱）设置，定位精准、便于查障，但点位与成本相应增加。工程上通常按 GB 50116-2013 第9.2.1条的分级原则，在第一级设置监测点，对漏电流偏大或重要的负荷支路在下一级增设，兼顾覆盖与成本。

3.2 不宜设置的场所

依据 GB 50116-2013 第9.2.2条及条文说明，剩余电流式电气火灾监控探测器不宜设置在 IT 系统的配电线路和消防配电线路中。IT 系统电源端不接地或经高阻抗接地，无直接泄漏回路，剩余电流无法正确探测；消防配电线路对供电可靠性要求高且平时负荷小，一般不设剩余电流监测，以免监测信号干扰消防设备正常供电。

3.3 柜内安装位置

利达探测器与互感器采用35mm导轨安装方式，安装在配电柜（箱）内。GB 50166-2019 第3.3.12条要求探测器周围适当留出更换与标定的作业空间。安装时互感器应尽量靠近被保护回路出线端，避开大电流母排、变压器等强磁干扰源；穿心孔方向与电缆走向一致，二次侧端子朝外，便于接线、巡检与检修。

4 安装施工要点与常见错误

4.1 穿缆与接线要点

一次侧穿缆应遵守以下要点：被保护回路全部相线与中性线同向穿过互感器；PE 保护地线严禁穿过探测器与互感器；中性线穿线方向必须正确，方向错误会形成虚假剩余电流而导致误报警；负载侧中性线不应与其他回路共用，且不应重复接地。以上要求分别来自利达产品安装说明与 GB 50166-2019 第3.3.12条，是施工交底必须明确的内容。

4.2 常见错误与纠正

常见安装错误包括：漏穿某一相导体、PE 线误穿互感器、中性线在互感器两侧重复接地、互感器孔径过小导致电缆硬压变形、二次侧接线开路运行，以及将互感器误装在消防配电回路或 IT 系统线路中。出现数值异常或误报警时，应首先按上述规则核查穿缆与接地情况，再检查互感器规格是否与探测器匹配，由易到难逐项排查。
