利达消防常用设备接线图!

发布时间:2020/01/10 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防丨 浏览次数:

利达常用设备接线图,并非官方资料,仅供参考,文章中可能有不正确的地方,请以北京利达最新设计手册进行安装

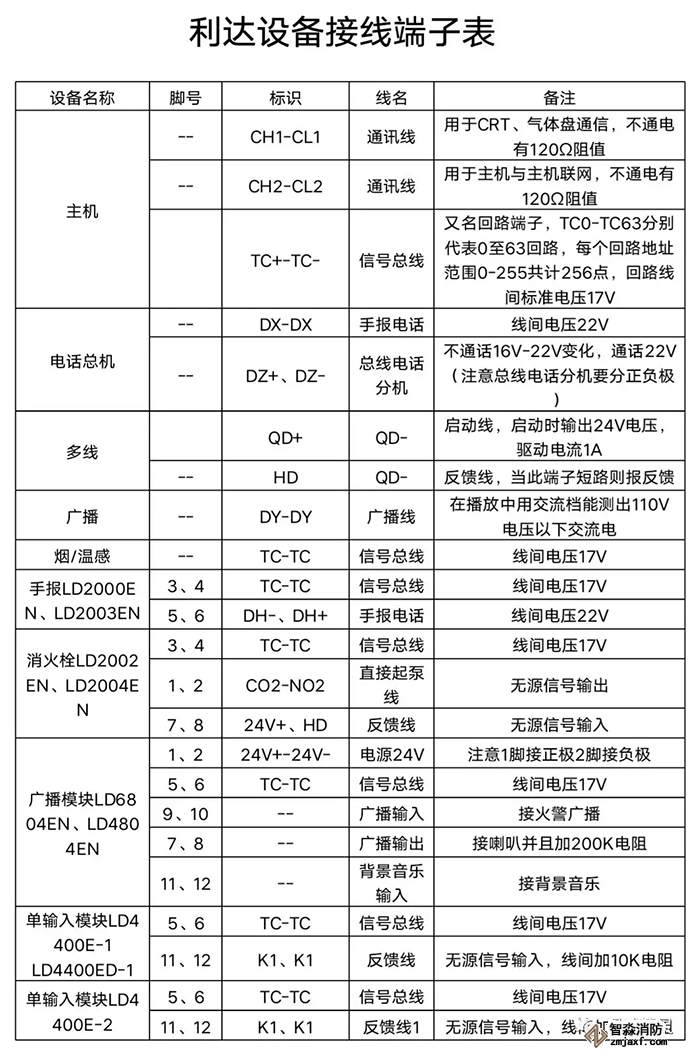

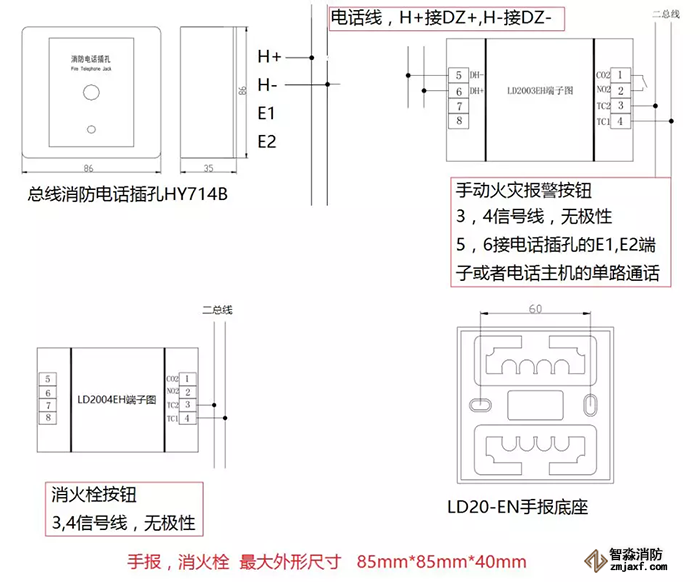

  手报2003EN、消火栓2004EN接线图如下:

手报2003EN、消火栓2004EN接线图

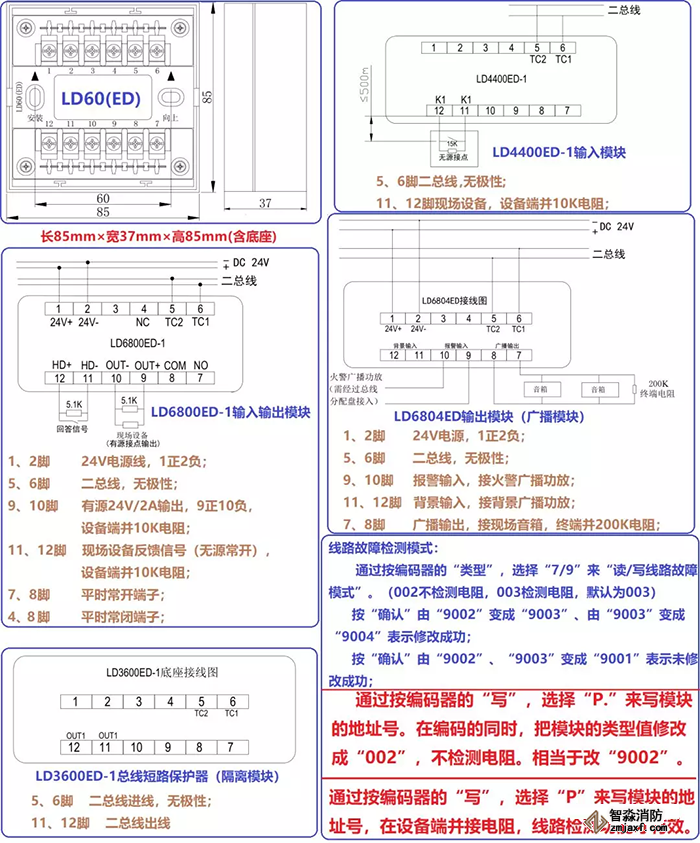

  报警系统常用的模块,输入模块4400ED-1、输入输出模块6800ED-1(单控模块)、广播模块6804ED接线图如下:

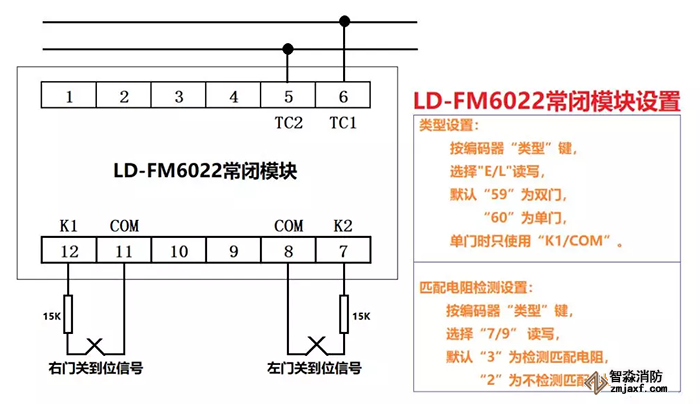

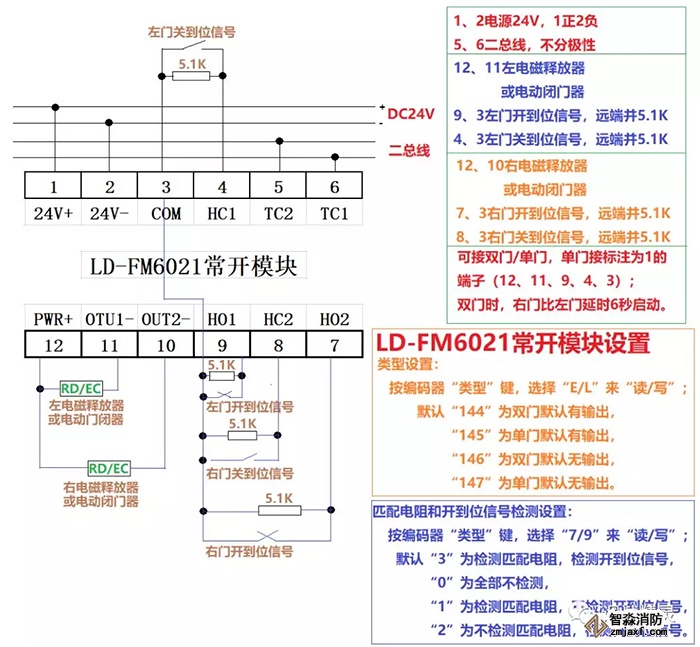

  常闭防火门模块FM6022和常开防火门模块FM6021接线图:

常闭防火门模块FM6022和常开防火门模块FM6021接线图

常闭防火门模块FM6022和常开防火门模块FM6021接线图

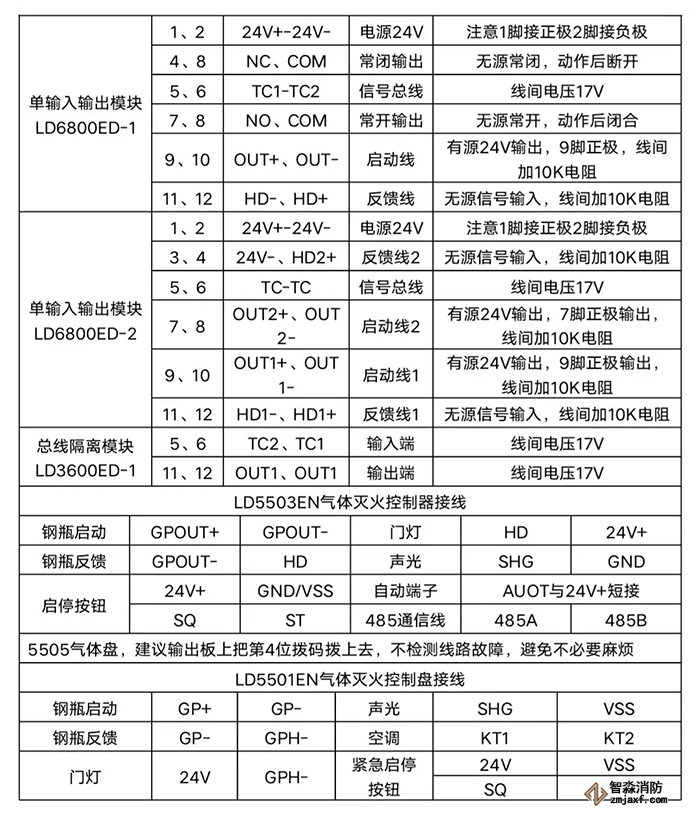

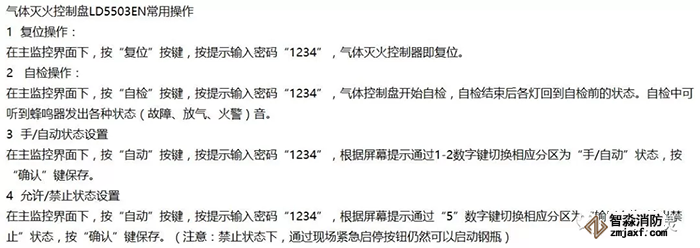

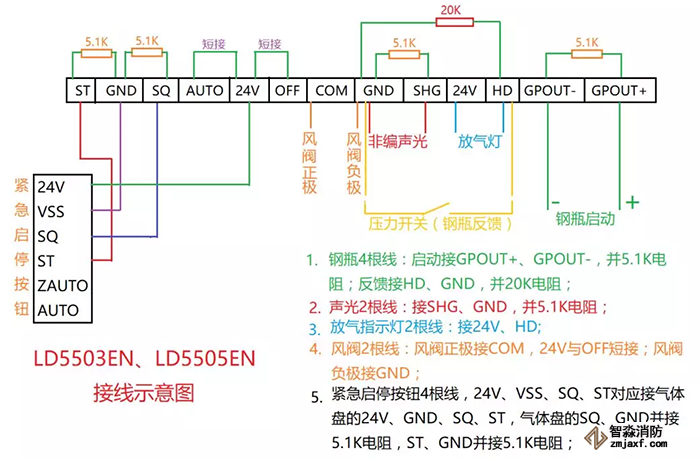

  气体灭火盘LD5503EN接线图:

气体灭火盘LD5503EN接线图

气体灭火盘LD5503EN接线图

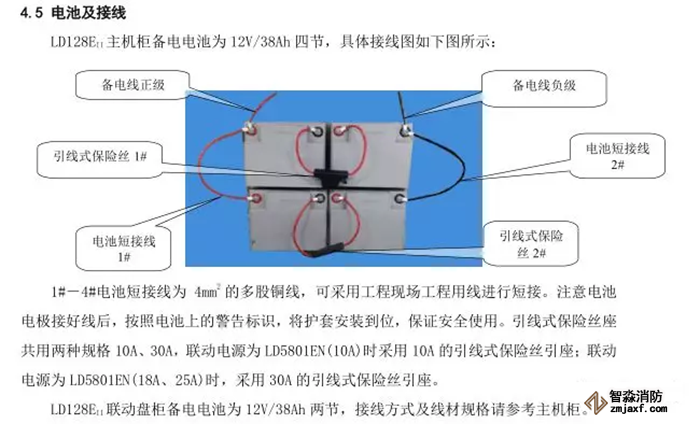

  主机备电4节电池接法:

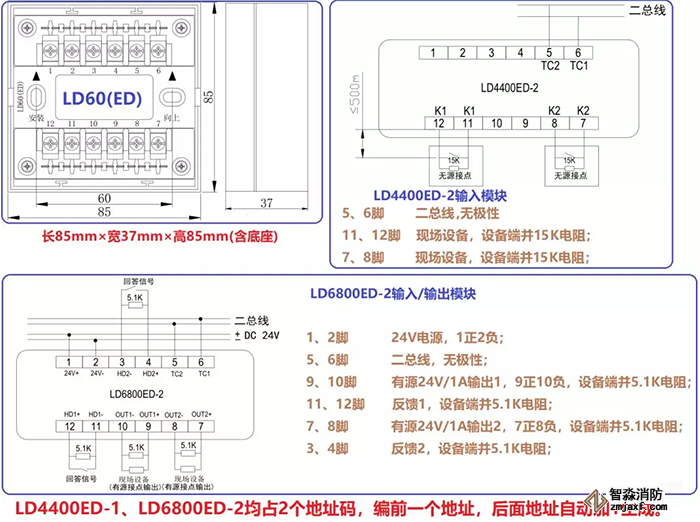

输入模块4400ED-2和双输入输出模块6800ED-2(双控模块

  输入模块4400ED-2和双输入输出模块6800ED-2(双控模块):

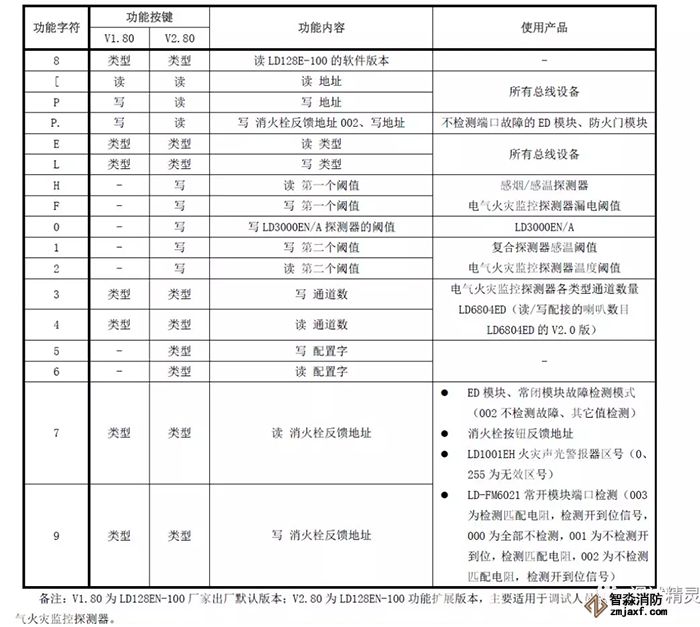

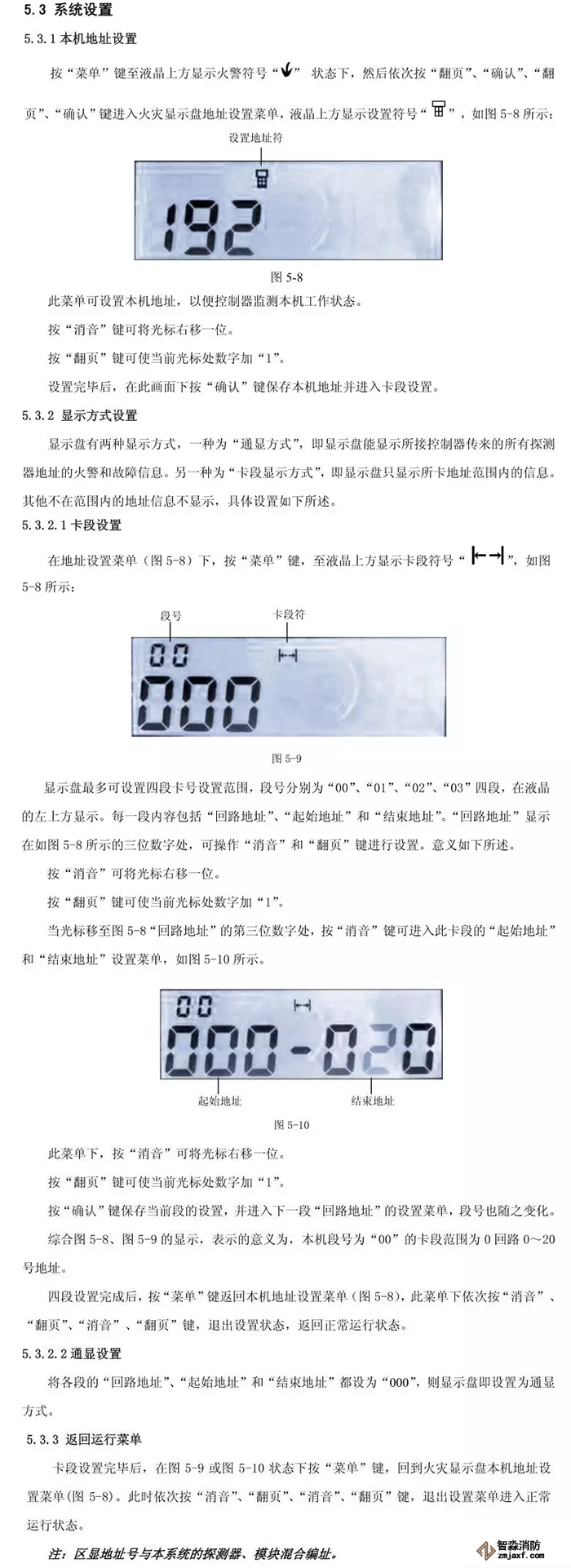

  楼层显示器LD128E(D)设置图解:

楼层显示器LD128E(D)设置图解楼层显示器LD128E(D)设置图解

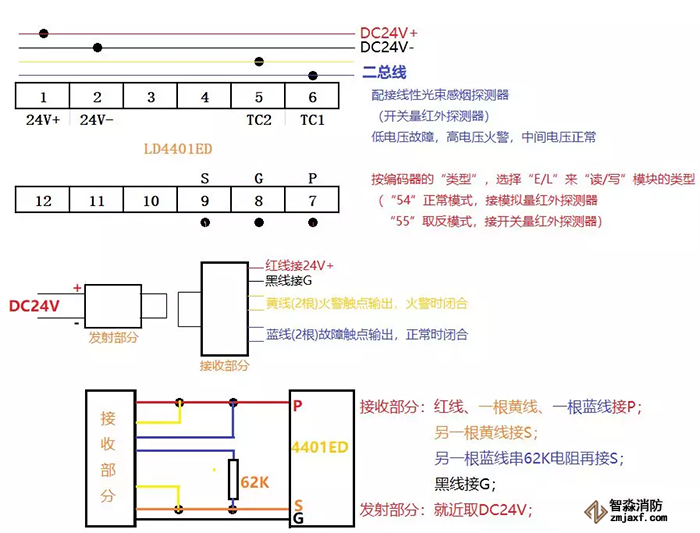

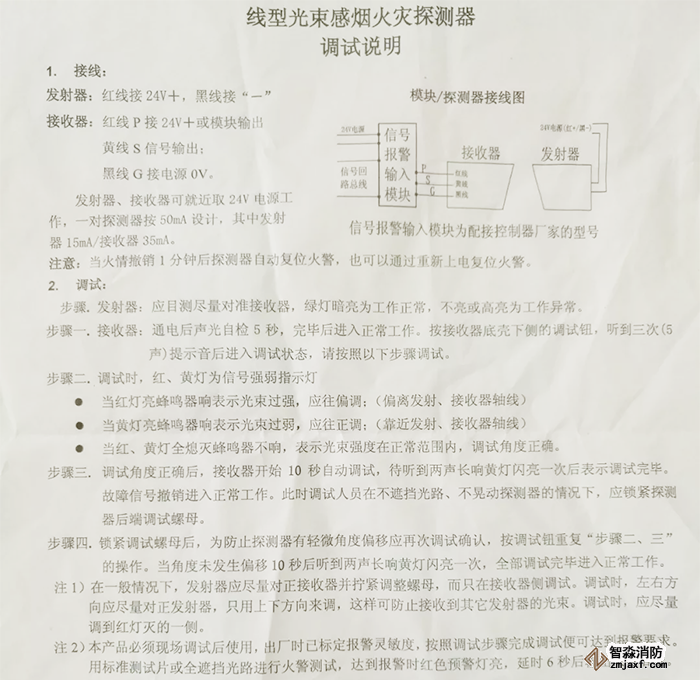

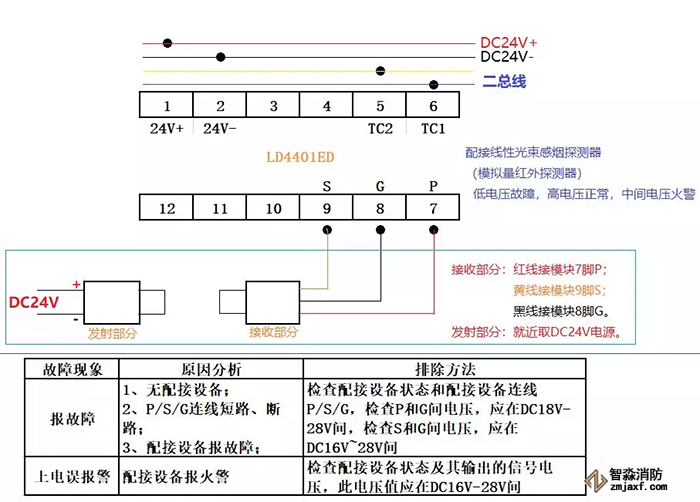

  几种红外对设的接线图解:

几种红外对设的接线图解几种红外对设的接线图解几种红外对设的接线图解几种红外对设的接线图解

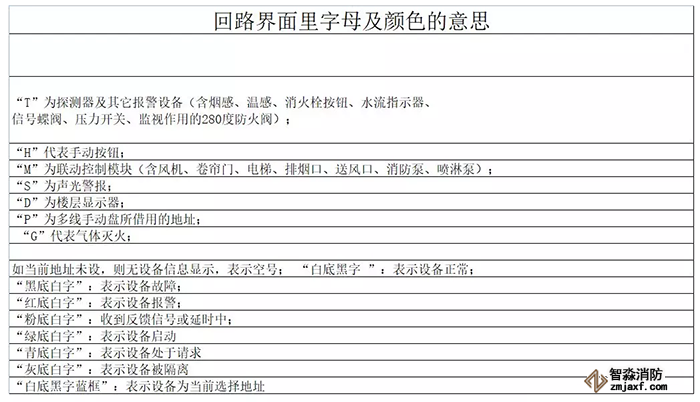

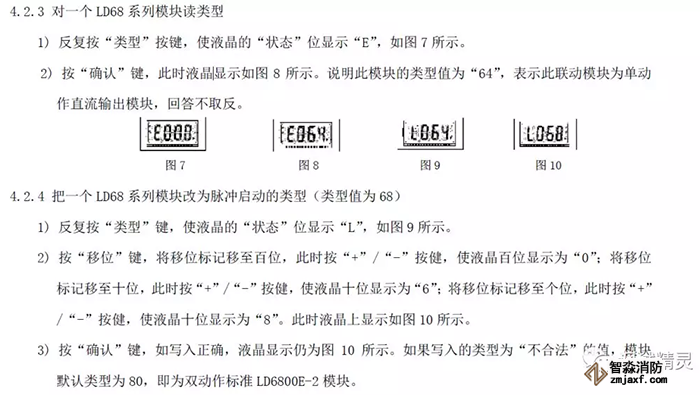

  模块类型说明

模块类型说明

模块类型说明

模块类型说明

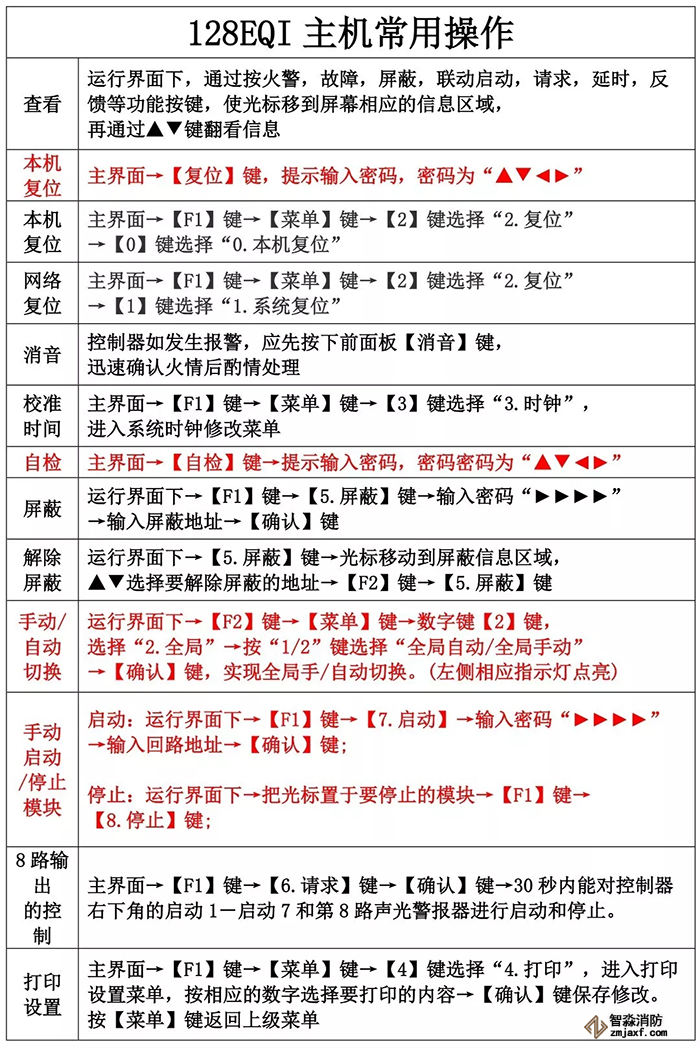

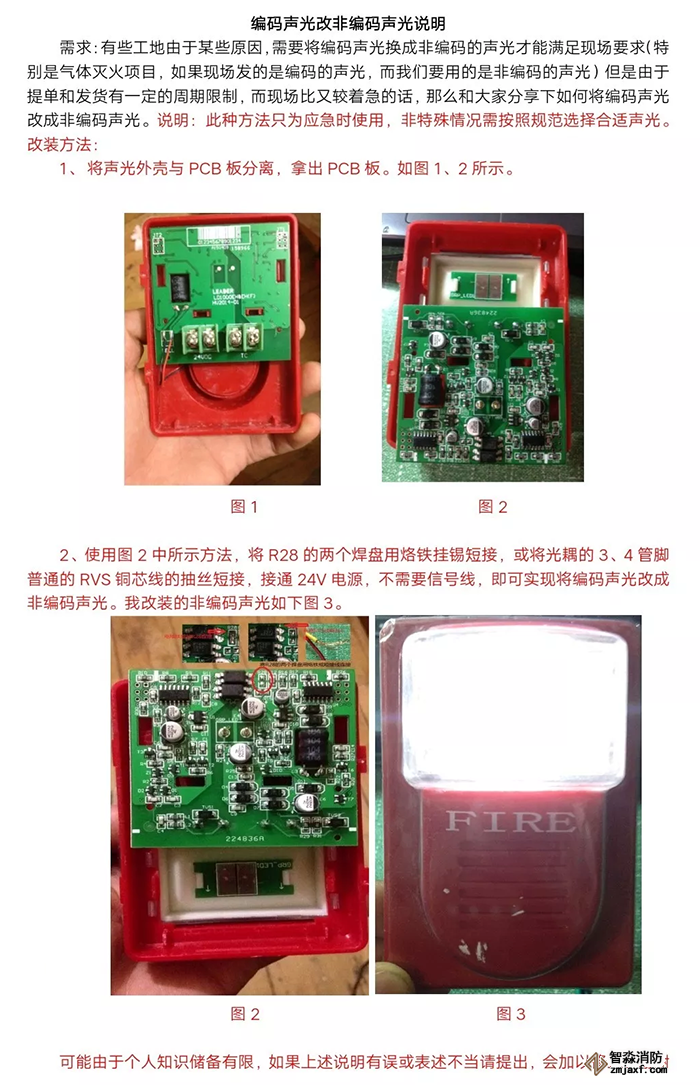

  其他资料图

利达消防其他资料图利达消防其他资料图
