深入解析利达电气火灾监控系统

发布时间:2020/06/19 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防丨 浏览次数:

电气火灾大部分是由短路引起的 , 低压配电线路及电气设备由于线路老化和机械损伤,绝缘性能下降而产生漏电。漏电可引起电弧、电火花,电弧的异常高温达2000℃以上,几百毫安漏电的电弧能量就足以引燃周围的可燃物而引起电气火灾。电气火灾报警系统能准确监控电气线路的故障和异常状态,及时发现电气火灾的火灾隐患,提醒人员去消除这些隐患。







 电气火灾监控系统设计原理





电气火灾监控系统一般由一台电气火灾监控主机和若干个剩余电流互感器、控制模块经二总线组成。当被保护线路中发生接地漏电电流时,探测器测到报警信号,传送给控制模块,通过二总线网络传输主机发出声光报警信号;主机显示屏同时显示报警线路,记录并保存报警和控制信息,值班人员可在主机处远程操作切断电源或派人到现场排除故障。实现对各保护对象的线路和用电设备的漏电情况进行集中监控和管理。





 电气火灾监控系统应具有的功能



(1)探测剩余电流、过电流等信号。
(2)发出声光信号报警,准确报出故障线路地址,监视故障点的变化。
(3)储存各种故障和操作试验信号,信号存储时间不应少于365天。
(4)显示系统电源状态,如果有必要还可以切断漏电线路上的电源,并显示其状态。




设计规范



(1)建筑物电源端的剩余电流保护装置应满足防电气火灾的功能要求,对在建筑物内安装剩余电流动作火灾监控装置及动作参数作了明确规定。
(2)高层建筑内火灾危险性大、人员密集等场所宜设置电气火灾监控系统。在按一、二级负荷供电的消防用电设备的场所和其它危险性较大的场所宜设置。虽然采用“宜设置”,但根据规范对宜是“在条件许可时首先应这样做”的用词解释,在当前电气火灾多发、形势严峻且电气火灾监控技术已是非常成熟、系统产品大量生产的情况下,普及应用电气火灾监控系统既是必要也是可行的。
(3)系统额定漏电电流动作值的确定。额定漏电电流动作值的确定应准确合理,避免误动作或扩大停电范围。额定漏电电流动作值应考虑正常运行时的泄漏电流,并留有充分余地。配电线路正常运行时的泄漏电流,包括线路本身的泄漏电流和用电设备的泄漏电流两部分,两者之和即为确定额定剩余动作电流与校验额定剩余不动作电流的依据。
选用的剩余电流保护装置的额定剩余不动作电流,应不小于被保护电气线路和设备的正常运行时泄漏电流值的2倍。在选用模块的额定动作电流时,应不小于电气线路和设备的正常泄漏电流的值的2倍。并且可根据被保护线路及设备的实际情况进行调整。火灾自动报警系统设计规范中要求,探测器报警值宜为300mA~500mA。
(4)配电级数的选定。火灾自动报警系统设计规范中要求,剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则,宜设置在第一级配电柜(箱)的出线端。在供电线路泄漏电流大于 500mA 时,宜在其下一级配电柜(箱)设置。
(5)断路器脱扣与报警。系统设计应标明动作电流的作用是报警还是作用于断路器脱扣,如未标明则定为报警。对消防用电设备无论是过电流还是漏电均不能作用于断路器脱扣,只能进行报警。
(6)电源设计。电气火灾监控系统属于消防设备,监控设备的主电源应采用消防电源。设计时应遵循以下原则:一级负荷用户应按一级负荷要求供电,二级负荷用户应按二级负荷要求供电。给监控设备供电的两个电源或两回线路,应在末一级配电箱处自动切换。监控设备可配有UPS装置,且UPS的容量满足监控设备的要求。

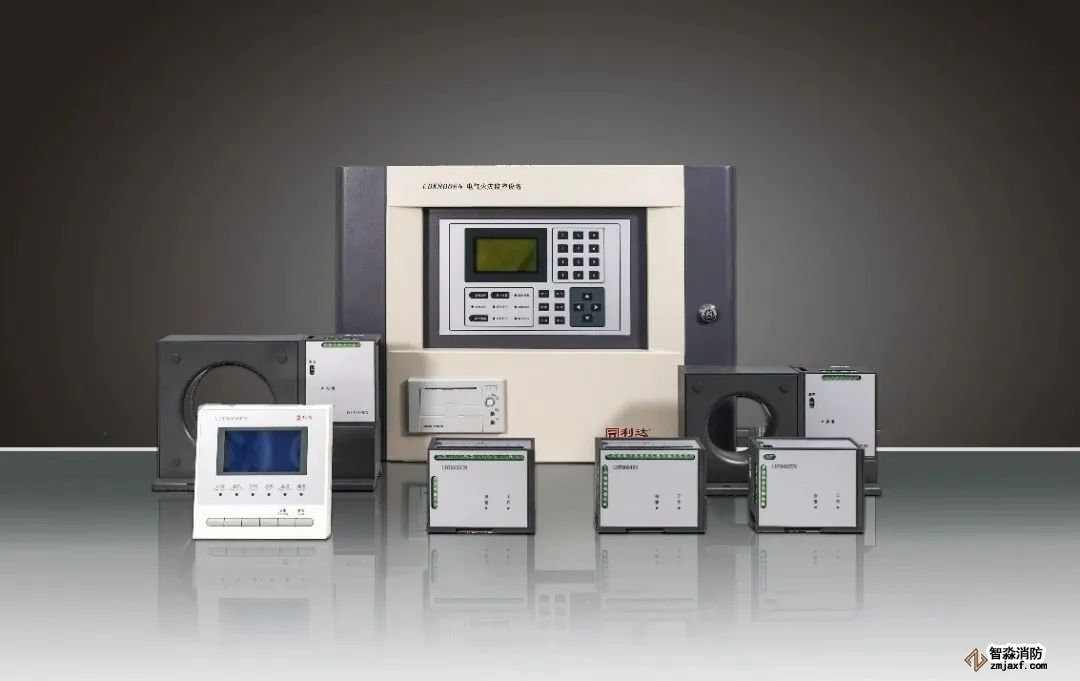

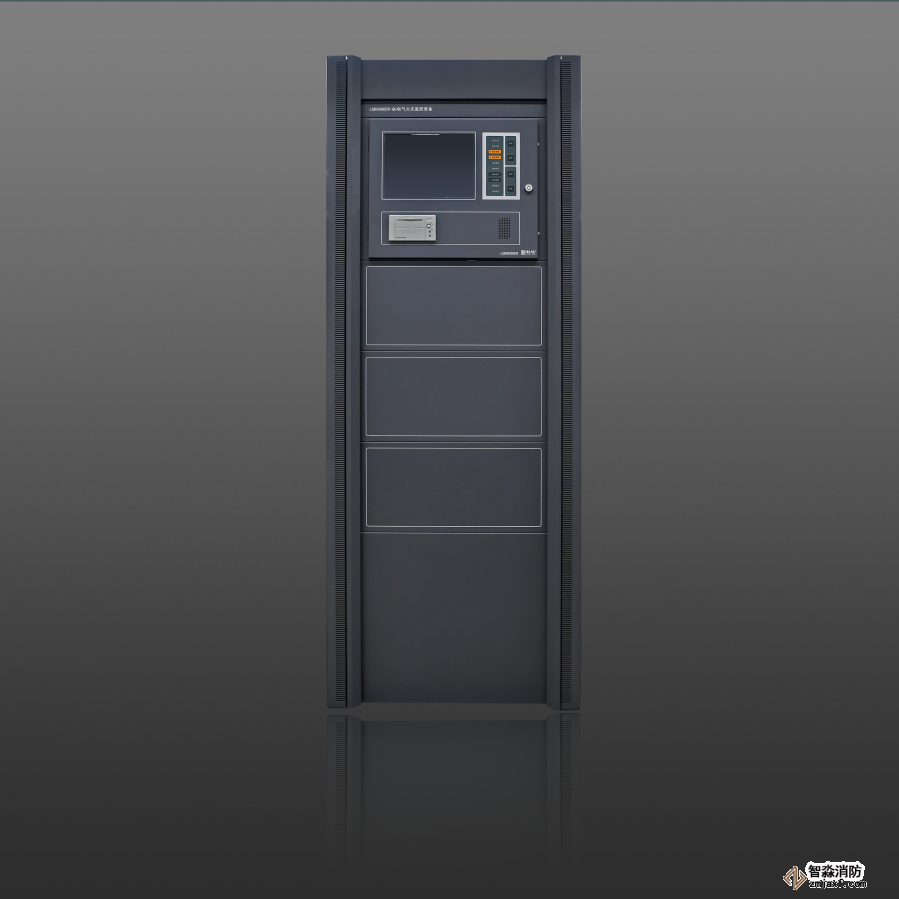

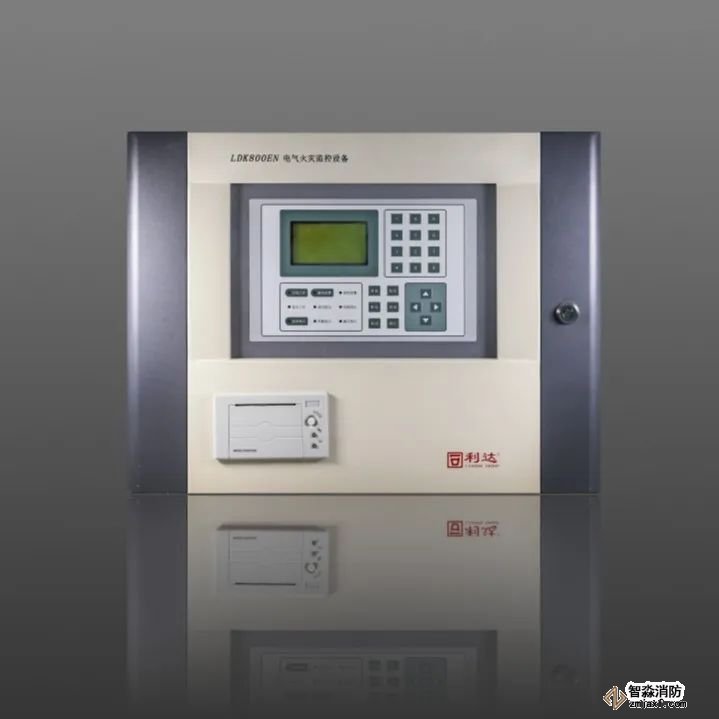

利达生产的电气火灾系统EN系列产品完全满足电气火灾系统国家标准GB14287-2014,且根据市场需求开发多种控制器和探测器,对于小点位应用场合,可以使用壁挂式主机LDK800EN+EN系列探测器的组合方式满足;对于大型电气火灾应用场合,可以使用立柜或琴台式主机LDK8000EN+EN系列探测器的组合方式满足需求;对于超大点位的应用场合,可以使用主机之间CAN联网方式进行拓展来满足应用场合。根据现场探测器安装方式不同,EN系列探测器由多通道检测和单通道检测的产品,并且还有多通道功能可切换的产品,方便复杂现场产品的要求。对于电气火灾系统改造项目,产品还提供了开启式互感器供现场选择,使现场施工更加便捷。




利达始终以保护人类安全为己任,致力于研发生产先进的各类消防产品,我们与人类生命安全共生存!
