塔吊监控无线网络传输方案

发布时间:2020-09-06 15:08:58 丨 文章来源:http://www.zhimiaoxiaofang.com/ | 作者:利达消防设备丨 浏览次数:833

随着社会的不断进步,安全生产概念深入人心,人们对安全生产的要求也越来越高。在事故多发的建筑行业,如何保证施工人员的人身安全,工地的建筑材料和设备等财产安全,是施工单位管理者一直以来首要关心的问题。





由于建筑工地属于环境复杂,人员复杂的区域,加之环境限制的安全管理不完善和部分施工人员的安全意识薄弱。为了进一步改善工地安全管理,综合多方面考虑,项目管理者决定将监控技术引进现场。通过无线远程监控系统,管理者可以掌握现场的施工进度,实时监控现场操作情况,了解现场施工人员是否规范施工。同时,保障了现场施工材料的安全性。



考虑到这一点,我们针对某建筑工地塔吊监控项目设计了一套无线设备来完成的项目布局,以此来实现整个工程项目的无线通信网络架设。

二、项目需求



经过我们对建筑工地现场及周边情况进行勘测,发现以下问题:





  • 建筑工地周边楼宇与监控中心之间功能分区较多且有一段距离,不便于布局拉线,故使用无线网桥传输。

  • 由于建筑工地环境的特殊性,有线布局不能打破环境的局限性,由此决定了只能采取无线设网进行传输。

  • 工地上有多处施工塔吊,采取有线布局工程庞大,人力耗时大,会影响项目进度。

  • 在视频稳定传输的前提下,有线传输成本高,采用无线布局成本更节省。

  • 后期维护设备方便,增加监控点方便。

三、系统设计

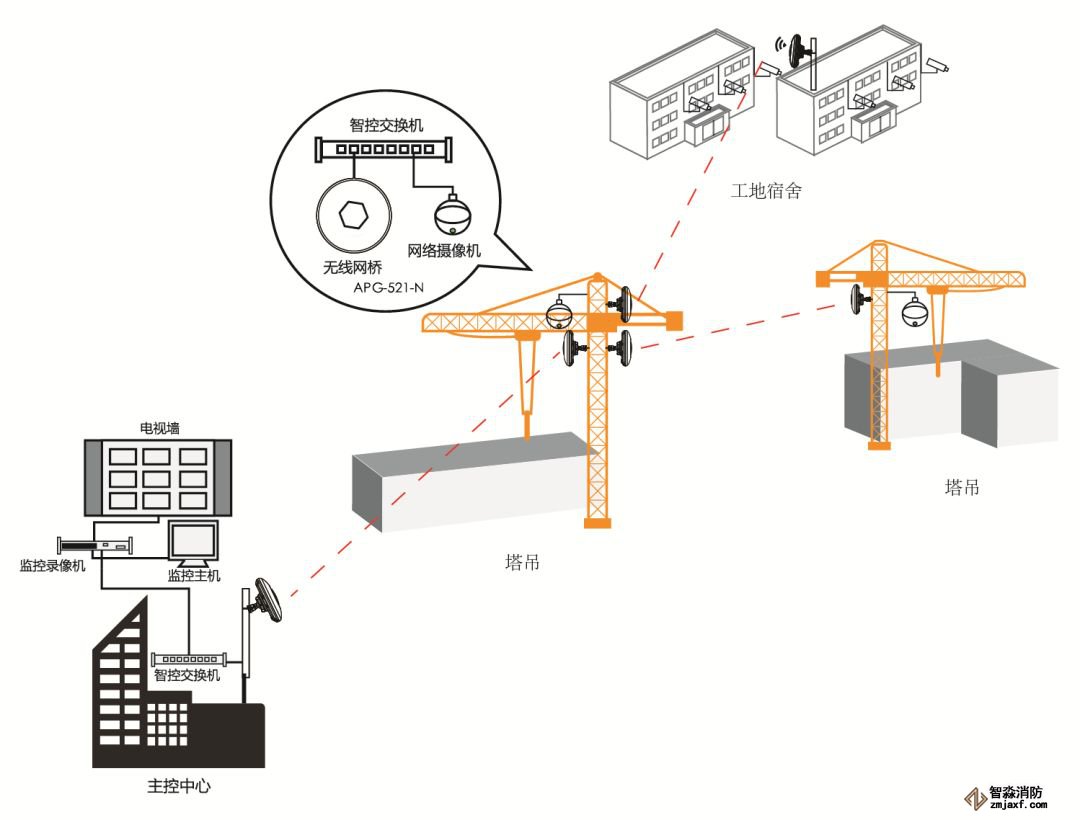

1、塔吊监控方案图

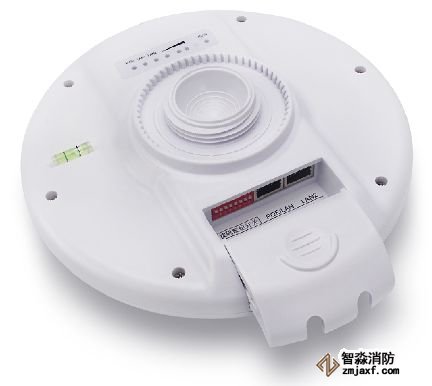

塔吊无线监控网络布局工程一般来说比较庞大,如果采用常见的无线网桥设置,在对现场整体规划完毕后,还要在电脑客户端中对各个监控点进行界面操作设置。往往系统设置比较繁琐,专业化程度高,同时也非常耗时耗力。针对这一点,我们决定在该项目当中采用锐腾思维APG521-N无线网桥来进行布局。








此方案采用5.8G大功率无线网桥搭建无线局域监控系统,系统中使用锐腾思维APG-521无线网桥设备将信号传输到各个监控点进行数据收录,再通过无线网桥将已收录的画面数据回传到监控室。由于使用的是APG521传输,信号干扰少,频道干净,传输过程稳定畅通,画质清晰。

传输系统稳定,后期维护也方便,避免后期出现系统瘫痪情况,降低维护成本。

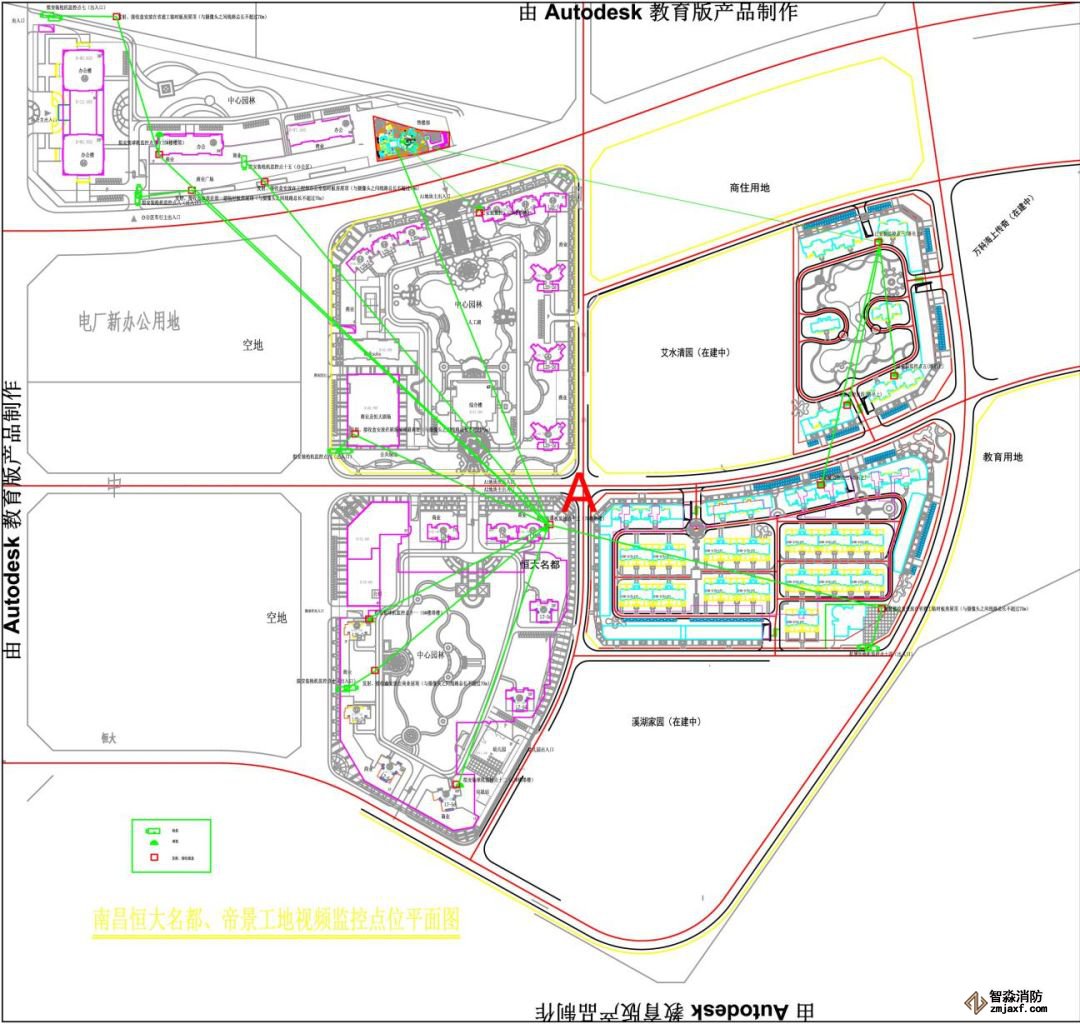

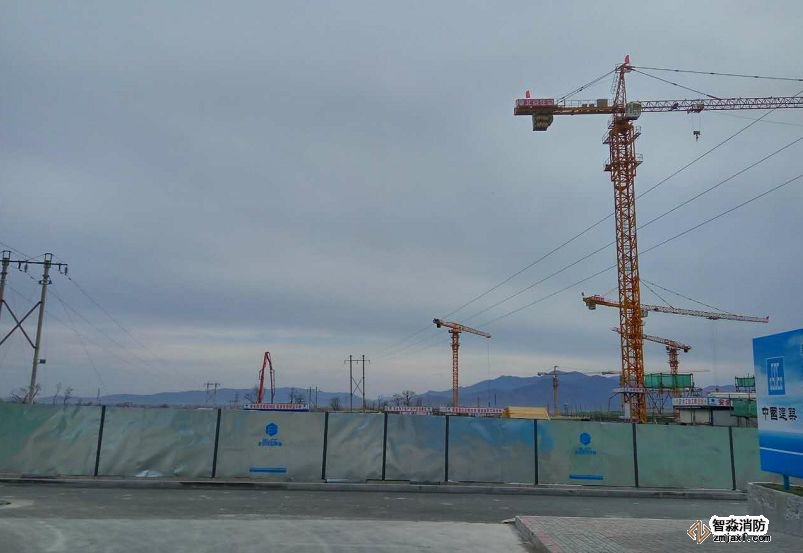

2、工地监控现场布局图:







该图为塔吊监控点规划平面图,图中共设15个监控点,各个监控点分别架设在各个主干道,出入口端点对在建工程项目情况进行监控。



在A点设为主监控点将信号分散传输到各个子监控点处,再由各个监控点收录视像信息通过无线信号回传至监控室。由于现场环境比较复杂,已落成建筑物较高,部分监控点与监控中心存在障碍物阻挡,所以需要在中间加设无线网桥作为中继器进行信号桥接。

四、安装现场

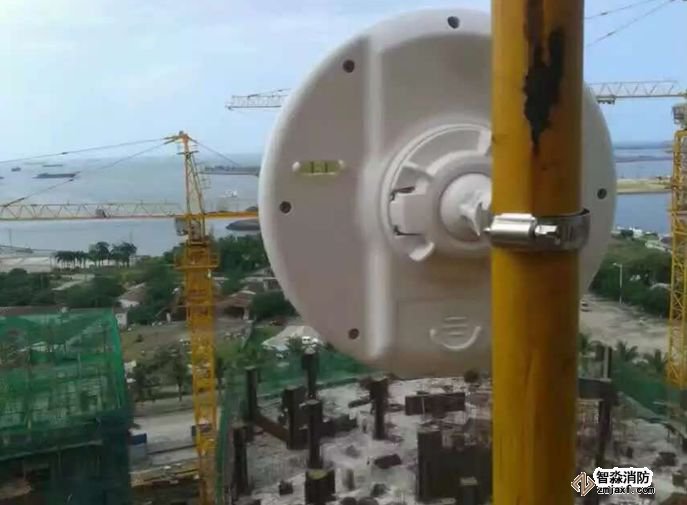

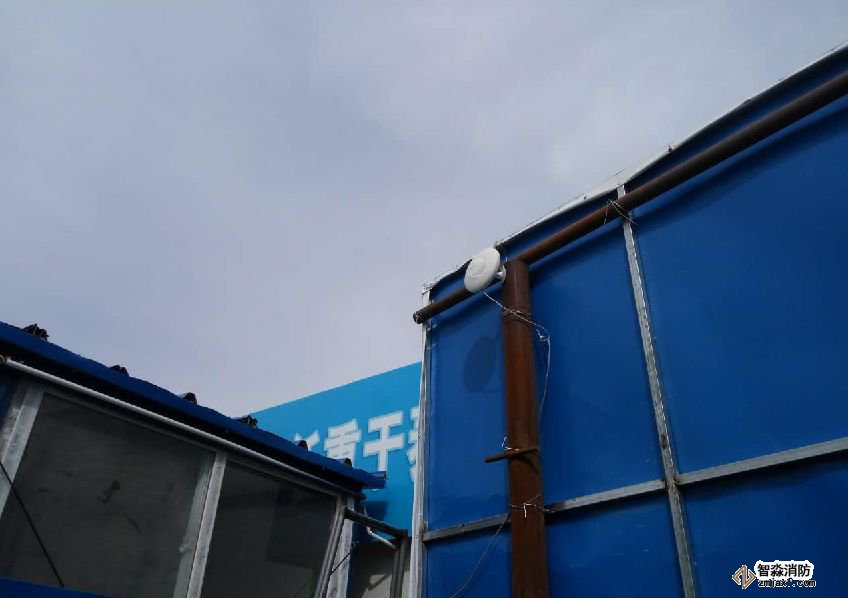

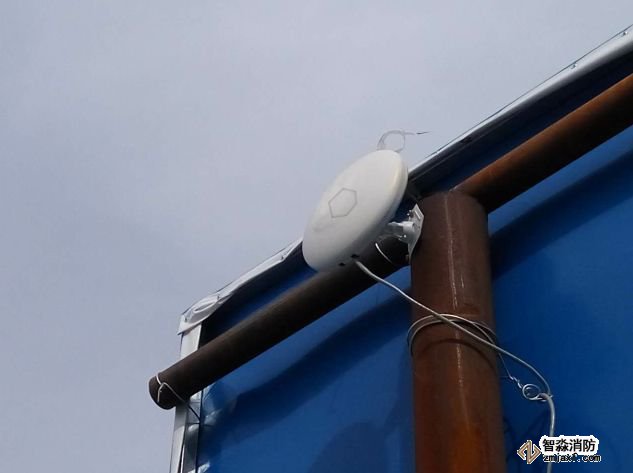

1、塔吊现场安装图

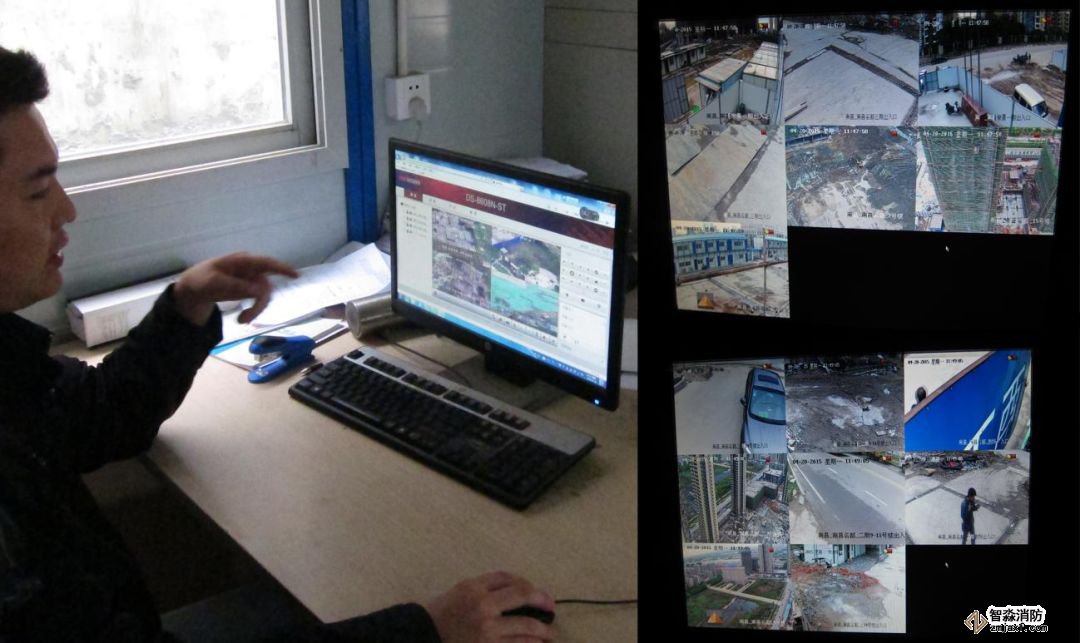

2、监控录像图



我们将各个监控点分别布设在各个主要干道,车辆出入口处,管理人员可以在办公大楼的监控室内或随时在网页上登录界面系统对各个监控点的情况进行远程实时监测,了解施工现场操作,车辆出入情况。无需亲临施工现场对实地情况进行督导考察,远程可控,并能对现场突发事件第一时间作出有效反应,高效省时,也有利于日后数据信息的提取。

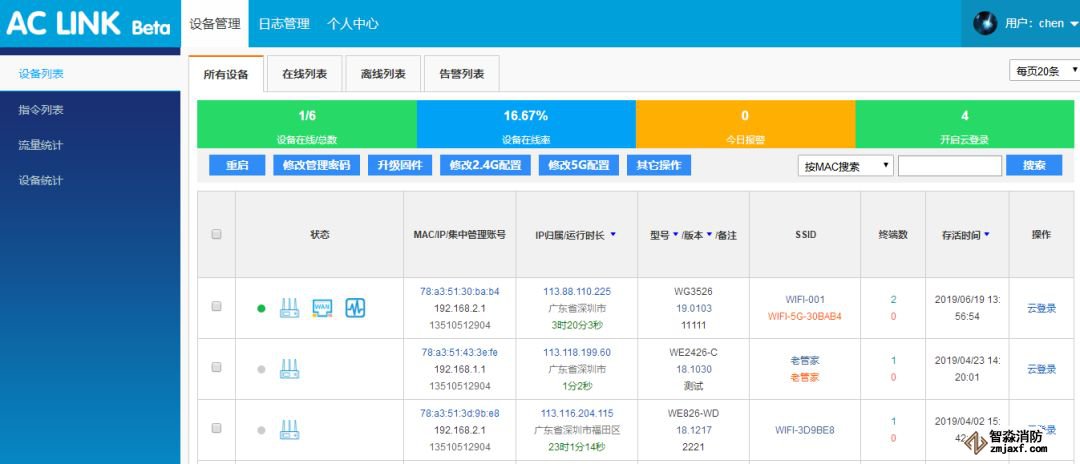

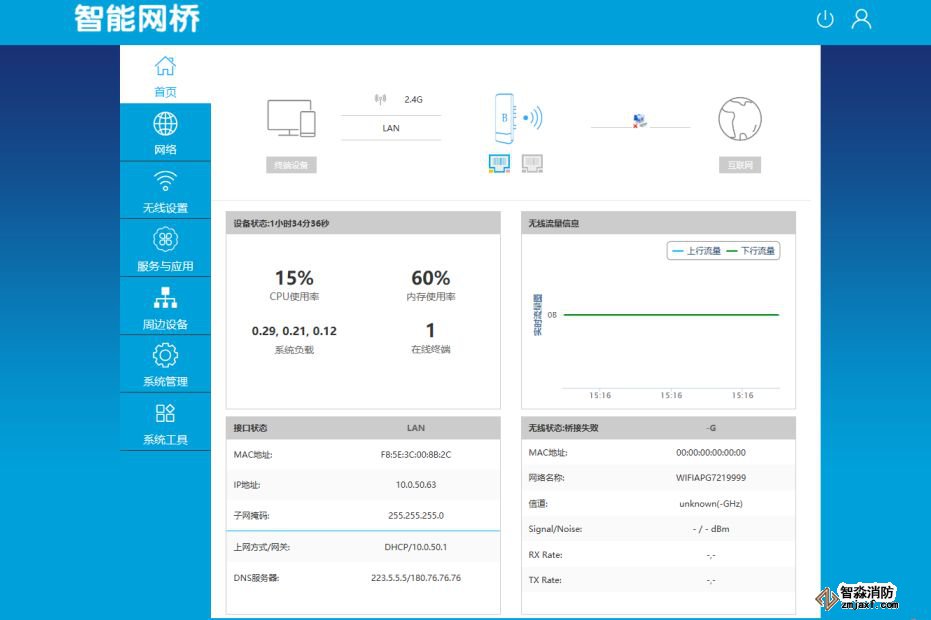

在OS系统云管理平台界面上随时查看网桥设备的运行情况,可细致到各个监控点,具体哪一个IP是否正常工作。能够及时筛选,进行故障排查,保障整个监控网络系统24小时正常运作。





五、安装注意事项

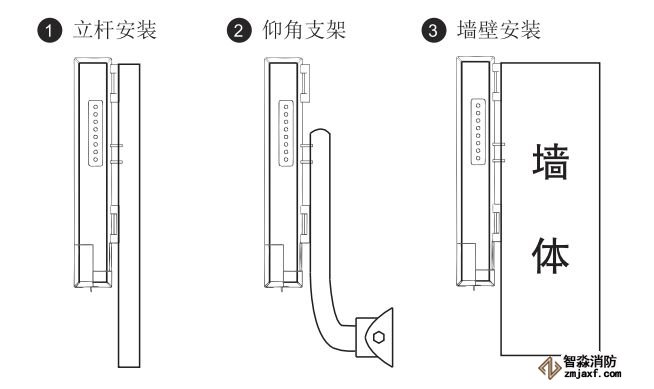

网桥设备的安装需要考虑两个因素:高度、 角度

1、安装高度

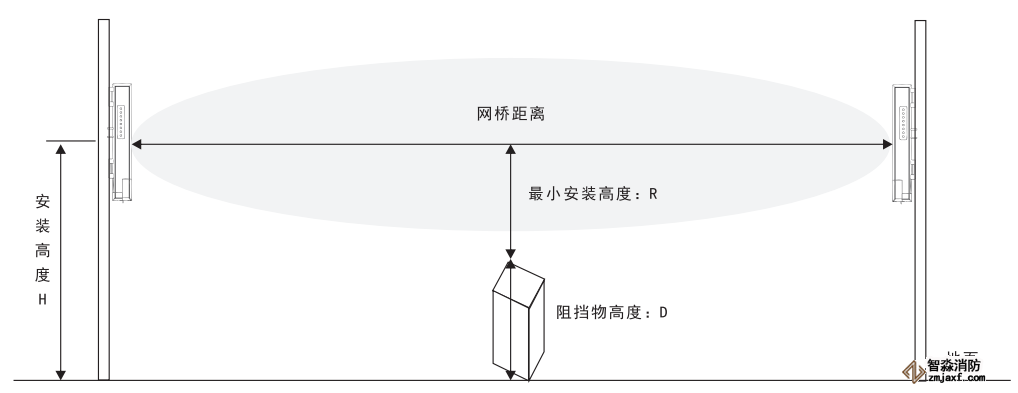

产品安装高度的基本原则就是在产品覆盖角度内两点之间无障碍阻挡, 若两点之间明显有障碍物阻挡, 需要提高安装高度达到稳定传输的目的。如下图:网桥安装高度需要满足H≥R+D

其中最小安装高度R的典型参考值如下表;

比如:某两点之间相距lKM, 其中有1个5米高的建筑, 那么两端的2.4G无线网桥的最佳安装高度为5+5. 5约为10. 5米。通常可以将无线网桥安装在建筑物的楼顶, 或通过一些辅助支架、立杆等提升安装高度。



2、产品安装角度

无线网桥使用天线是定向天线, 所以在安装过程中需要将双方的天线对准, 安装角度的基本原则就是, 在产品安装高度合适的情况下, 两个产品中心尽可能的对准。具体做法就是两端方向大致对好后, 一端固定, 另外一端小幅度的向左或向右微调, 直至信号灯的信号强度值最大。
