利达JB-QB-LD128EN(M)火灾报警控制器/消防联动控制器接线安装技术

介绍：

JB-QB-LD128EN(M)火灾报警控制器/消防联动控制器是智能化的二总线火灾自动报警设备，采用中文液晶显示， 集报警及联动控制于一体，分 2

个回路，最大地址点数为 512 点，配备了 8 路继电器有源输出。该控制器采用嵌入式控制系统，配合我公司全系列总线产品及其他相关设备，广泛应用于

中、小型消防工程项目。经过应急管理部消防产品合格评定中心及国家消防电子产品质量检验检测中心依据 GB4717-2005《火灾报警控制器》、

GB16806-2006《消防联动控制系统》、CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制性产品认证实施细则》检验和审核，符合认

证要求，取得消防产品 3C 认证证书。

功能：

★ 区域控制器，本机容量：2 个回路、最大 512 个地址点、手动控制盘 1 块（8 路输出，其中包括 1 路声光警报器专用输出）。

★ 全中文 128×64 LCD 液晶显示屏，指示灯指示关键状态，操作方便。

★ 中、英文显示灵活切换，满足产品国际化的要求。

★ 具有中、英文信息打印功能。

★ 具有 1 路公共火警无源接点输出，1 路公共故障无源接点输出。

★ 可通过本机或 SD 卡进行现场数据设置。

★ 具有 CANBus 接口，可通过 LD6900 系列通讯转换卡与其他 设备联网。

★ 具有黑匣子功能，能存贮 1000 条火警记录、1000 条气体灭火记录和 1000 条其它记录。

★ 外部设备可通过总线控制，也可通过多线手动盘直接控制。

★ 具有回路短路保护和电源短路保护功能。

★ 具有监管报警功能。

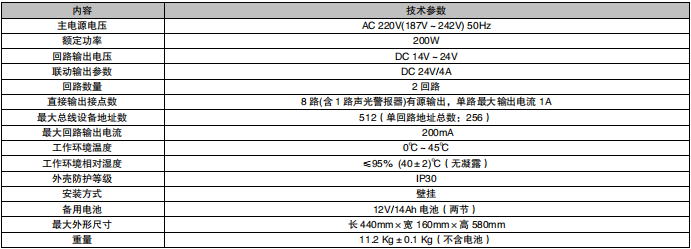

主要技术指标：

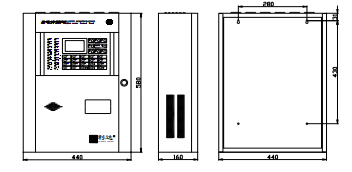

外形结构示意图：
