利达JB-QB-LD288E(Q) 火灾报警控制器/消防联动控制器接线安装技术

介绍：

JB-QB-LD288E(Q) 火灾报警控制器/消防联动控制器是智能化的二总线火灾自动报警设备，采用稳定、可靠的嵌入式芯片及 Linux4.4.32 系统设计方

式，系统最高运行主频可达 1GHz，512M DDR 以及 1GB NandFlash 保证系统长时间正常运行。LD288E(Q)通过驱动板可方便地扩充探测回路。该控制

器可配合本公司全系列总线产品及其它相关设备，广泛应用于城市综合管廊、宾馆、公寓、商场、餐饮娱乐场所、工厂、特殊环境等。

JB-QB-LD288E(Q)城市综合管廊专项开发设计，具备独特的防护等级 IP66，同时耐高、低温，也可应用于特殊环境中。在系统设计时充分考虑了在

多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。网络采用 CAN(Control

Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。

该产品满足 GB 16806-2006《消防联动控制系统》、GB 4717-2005《火灾报警控制器》、CCCF-CCC-03《强制性产品认证实施规则》、CCCF-HZBJ-01

《强制性产品认证实施细则》,取得消防产品 3C 认证证书。

功能：

★ 机箱防护等级满足：IP66 。

★ 共 2 块驱动板，每驱动板 4 回路，每回路 256 点。自带 8 路多线盘，其中一路为声光。

★ 集中区域兼容型控制器，采用无主从方式的对等网络架构设计，兼容现有利达控制器联网模式。

★ 网络容量：EN 模式 64 台控制器（整个网络 256 回路）。

★ 采用 24 位真彩 7 英寸触摸液晶屏，丰富的图形功能，可显示平面图和曲线图，指示灯指示关键状态。

★ 采用方便灵活的触摸屏操作，以及辅助的按键操作。

★ 支持 USB 无线（键盘鼠标一体或者单独）和有线 鼠标键盘操作，鼠标操作界面更灵活。

★ 支持 U 盘数据文件导入，适用市场上普遍 U 盘，兼容性更强大。

★ 支持 MiniSD 卡，双路千兆网口，功能可扩展性更强。

★ 支持汉字输入，触摸软键盘、USB 键盘输入等。

★ 可直接或通过 6900 系列通讯转换卡与其他设备联网。

★ 采用 ARM Cortex-A8 平台，具有功耗低，处理速度快，稳定运行等特点。

★ 采用超大容量 Flash，1G Byte。 超大容量 DDR2，512M Byte 。

★ 采用 BusyBox1.24.1 文件系统，具有稳定性高，支持多种文件操作等特点 。

★ 具备双路 Can 总线，内部、联网分开，使联网调试数据分析更简便。

★ 具备 RS485 联网接口及 RS232 接口。

★ 具有黑匣子功能，存贮 9999 条火警记录，9999 条监管报警记录，9999 条启动记录，9999 条反馈记录，9999 条延时记录，9999 条请求记录，9999

条故障记录， 9999 条屏蔽记录，9999 条气灭记录。

★ 具有监管报警功能。

★ 具有回路短路保护、电源短路保护功能。

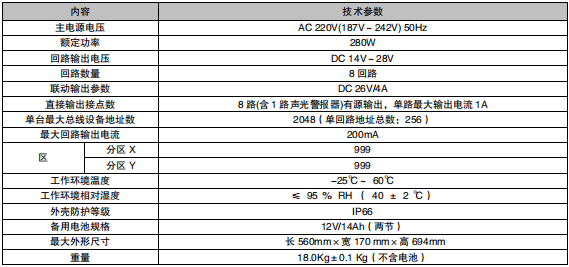

主要技术指标：

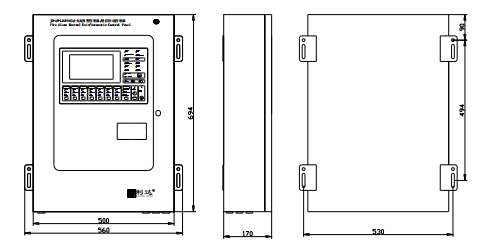

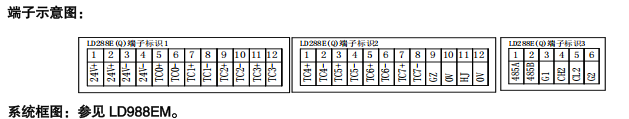

外形结构示意图：
