利达YJG4590 区域控制盘接线安装技术

介绍：

YJG4590 区域控制盘是应急广播区域控制的主要设备。设有自动、手动、复位、正常广播及消防应急广播等功能。通过通讯接口与消防控制器的联

接，可实现控制系统发出火警信号后，消防应急广播系统自动启动，正常广播自动切断。

本产品与本公司产品 YJG4610/YJG4630A/YJG4650A/（150W/300W/500W）功率放大器、广播音箱 YXX3-01/YXX3-51/YXB3-01 配套使用，共同

构成消防应急广播系统。

功能：

★ 提供总线模式 90 路的应急广播输出控制。

★ 可实时检测区域线路，在出现开路或短路故障时告警。

★ 可将多个连续区域设置为一个逻辑区，以方便启动操作或增大广播功率。

★ 可选择设置关联状态，以实现某个广播区域与之相连区域的同步广播。

★ 可对广播输出信号进行监听。

★ 可对设备进行自检和故障消音。

★ 可选择设置为自动状态或手动状态。

★ 可与控制器通过 CANBus 连接实现自动控制。

★ 设备设有内部信号端口，方便与广播功放之间的信号连接。

★ 在自动状态下，可以联动控制器实现声光警报与广播交替工作模式，在此工作模式下，可实现和火灾报警系统的分时交替工作。

★ YJG4590 总线一最多可接入 2 台功放的广播信号，YJG4590 总线二最多可接入 4 台功放的广播信号。

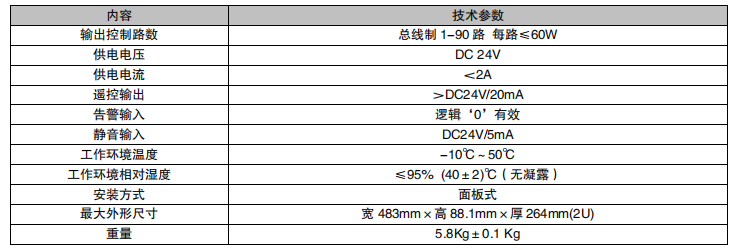

主要技术指标：
