利达YJG4610/YJG4630A/YJG4650A功率放大器接线安装技术

介绍：

YJG4610/YJG4630A/YJG4650A功率放大器是消防应急广播系统的重要组成设备，它集成了广播音源控制和广播功率放大两大功能。可实现应急语

音、话筒、MP3 和外线四种不同音源信号的广播，在使用话筒进行应急广播时自动对播音信号进行录音。本设备为大功率定压 120V 输出的有线广播功率

放大器，它与 YJG4590 区域控制盘、广播音箱 YXX3-01/YXX3-51/YXB3-01 共同组成应急广播系统。本系统还可实现正常广播和应急广播的自动切换。

它适合用于大楼内部的有线广播、农村有线广播、学校及工矿单位作扩音设备使用。

功能：

★ 本设备具有四种播音方式：应急语音播音，话筒播音，MP3 信号播音和外线播音。

★ 本设备设有 1W 监听喇叭，可监听当前正在播放的音源。

★ 本设备电子录音机：≤2 分钟固态录音用于应急广播；30 分钟动态录音用于对应急广播时话筒广播方式的自动录音。

★ 本设备为开关式定压 120V 输出的功率放大器，整机效率 80%以上。

★ 本设备设有输出电平指示、过载指示和过载保护电路。

★ 本设备设有告警输出：当出现主备电故障、功放保护等故障时，有灯指示和告警信号输出。

★ 本设备设有具有自检和静音功能，可对设备进行自检和故障消音。

★ 本设备可手动或自动启动应急广播并以固定音量输出广播信号。

★ 本设备设有内部信号端口，方便与区域控制盘之间的信号连接。

★ 具备声光警报与广播交替工作模式。

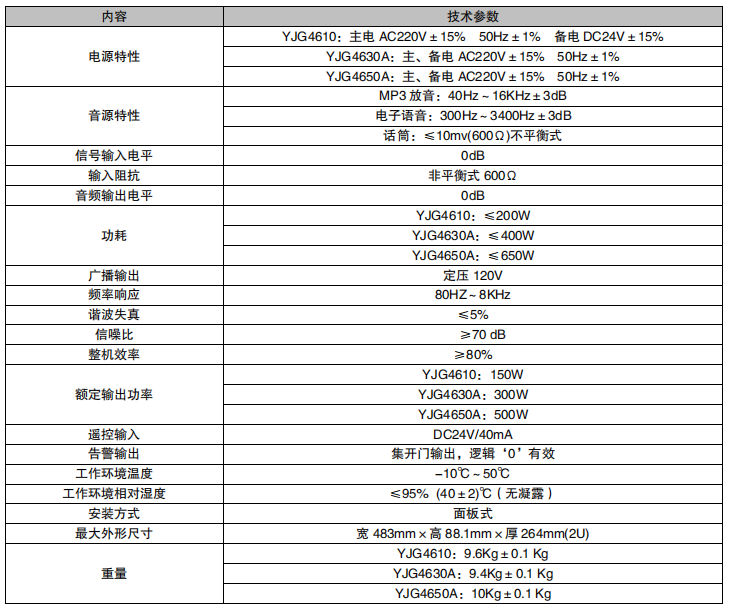

主要技术指标：
