利达纯二线制火灾报警产品接线图

发布时间:2020/07/16 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防丨 浏览次数:
利达纯二线制火灾报警产品接线图

二线制火灾自动报警系统,将信号线和电源线合二为一,接线时只需二芯信号线,节省了线缆、管材成本,降低了施工成本;另外还可以减少电源线的干扰,使得火灾自动报警系统设计、施工、维护更加高效、方便,成本更低。下面是利达二线制专用产品的接线图大全,供大家参考使用。



模块




LD6801ED-1输入/输出模块
























LD6800ET-1输入/输出模块
























LD6803输入/输出模块(非编码)

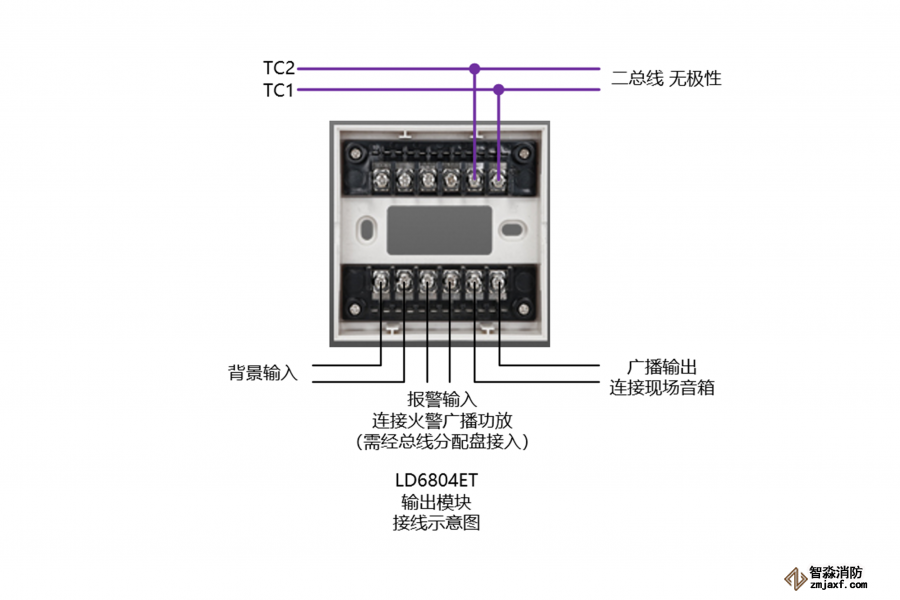

LD6804ET输出模块

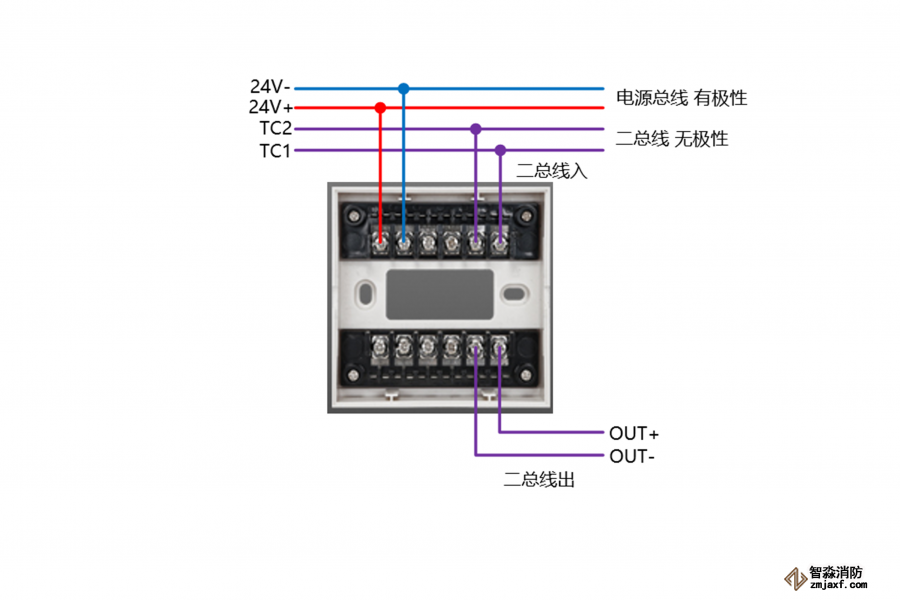

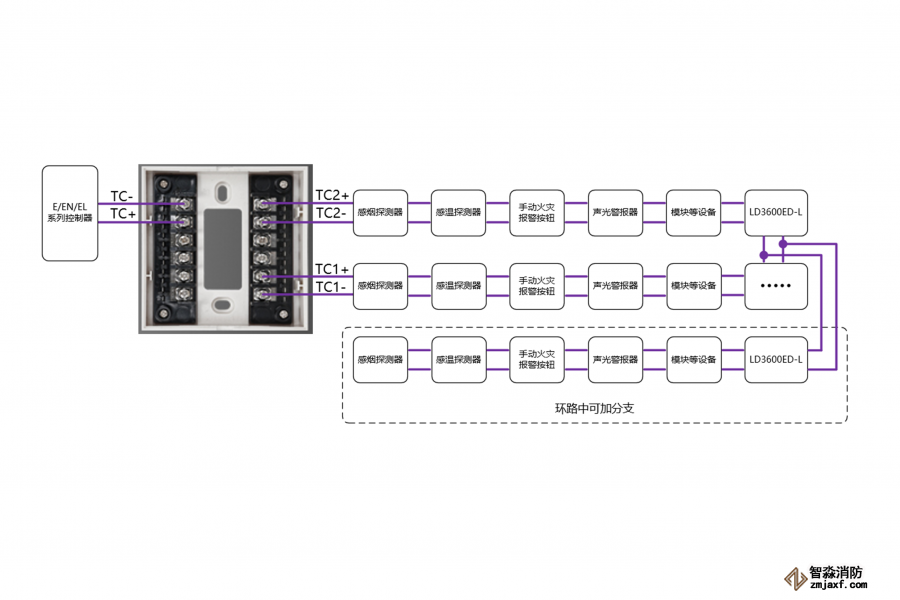

LD6806ET中继模块
























LD6806ED-L中继模块
























LD3600ET总线短路保护器


























火灾声光警报器




LD1002EN火灾声光警报器
























LD1002EN(F)火灾声光警报器(非编码型)
























LD1102EN 火灾声光警报器


























火灾显示盘




LD128E(T)-C火灾显示盘
























LD128E(T)-D火灾显示盘
