利达HY2714D多线消防电话插孔接线安装技术

利达HY2714D多线消防电话插孔介绍：

HY2714D 多线消防电话插孔与 HY2713 多线消防电话手柄配套使用，采用一对音频线，消防值班人员在巡视过程中可以随时将消防电话手柄插入电

话插孔与消防控制中心通话，通报现场情况。

利达HY2714D多线消防电话插孔功能：

★ 与 HY2713 多线消防电话手柄配套使用，采用一对音频线。

★ 插孔在正常监视状态下有光指示，正常监视时闪亮，插上手柄后熄灭。

★ 插孔中插入消防电话手柄即可与消防控制中心通话，通报现场情况。

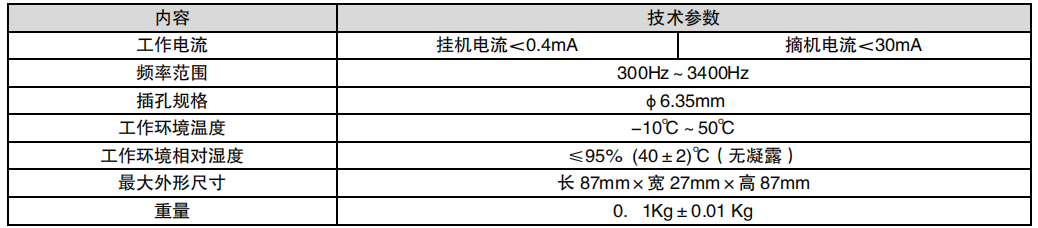

利达HY2714D多线消防电话插孔主要技术指标：

外形结构示意图： 与 HY5714B 相同。

利达HY2714D多线消防电话插孔安装方式：

★ 采用壁挂式安装，一般安装在手动报警按钮、消火栓按钮等处。

★ 将电话插孔底板固定在墙面上。

★ 将电话信号线接入接线端子上，然后将电话插孔盒安装在底板上即可。
