利达HY5717B总线中继器接线安装技术
介绍:
利达HY5717B 是专用于 HY5711B 总线电话系统的总线中继器,主要与 HY5711B、HY5714B、HY5716B 等构成系统。
功能:
★ 需要外接 DC24V 直流供电电源,两根输入总线 IN+/IN-连接系统两总线,两根输出总线 H+/H-连接现场编码电话分机和插孔。
★ 可以有效增强系统总线的信号强度,增强总线可靠性及抗干扰能力。
★ 增加总线布线距离。加接一级总线中继器,可以将总线延伸至 3000 米,加接两级总线中继器,可以将总线有效延伸到 4500 米。
★ 可以有效起到总线分区隔离效果。

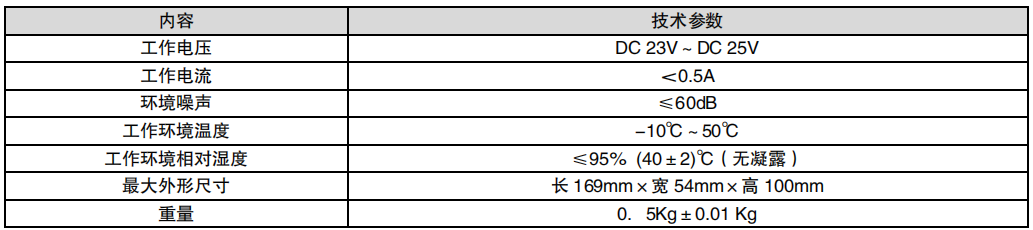

主要技术指标:

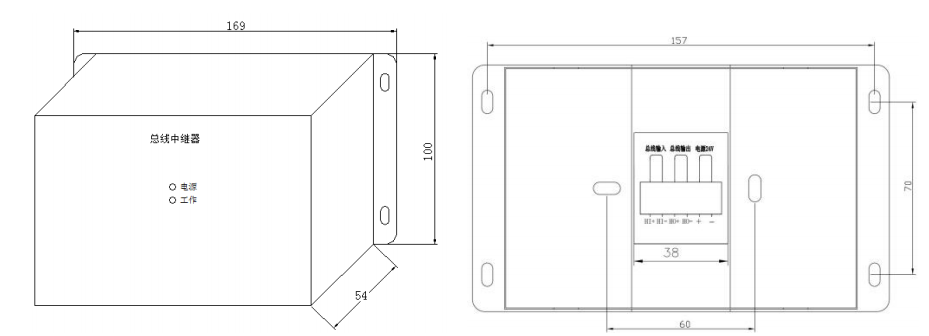

外形结构及端子示意图:

安装方式:
★ 采用壁挂式安装,利用产品四周的 4 个固定孔直接将产品紧固在墙上。
★ 第二种方法是将产品的后盖打开,利用后盖中间的两个固定将后盖紧固在墙孔预埋合上,然后再将产品固定于后盖上。
