总线短路和接地故障是利达火灾自动报警系统中最常见的硬件类接线故障。与逻辑错误或编码错误不同，短路和接地故障直接破坏了总线的电气工作环境，往往导致整个回路甚至多个回路无法正常工作。利达LD128EII系列主机在检测到回路短路或接地故障时，会在主机面板上显示"回路故障"或"总线故障"信息，同时点亮故障指示灯。如果不能及时排查和修复，系统将在火灾发生时无法正常采集现场报警信号，构成严重的消防安全隐患。本文详细解析总线短路、接地故障的产生原因、检测标准、定位方法和整改措施。

一、故障类型与判定标准

总线短路分为两种情况：一是总线两根线之间直接短路，即TC+和TC-线芯触碰在一起；二是总线与24V电源线或地线之间的间接短路。总线间短路时，主机回路板的输出保护电路会动作，将该回路的总线电压切断，主机显示该回路全部设备离线。如果回路板没有自保护功能，短路大电流可能直接烧毁回路板上的限流电阻和驱动芯片。

接地故障是指总线线芯与建筑物金属结构、接地管线或强电地线之间发生绝缘破损导通。利达技术标准规定，消防总线回路对地绝缘电阻在干燥环境下不低于2MΩ，在雨季或潮湿环境下不低于1MΩ。如果使用500V兆欧表测量总线对地绝缘电阻低于上述标准值，即可判定为接地故障或绝缘不良。接地故障的危害虽然不如直接短路那样立即导致回路瘫痪，但它会使总线信号产生共模干扰，导致设备通讯不稳定、主机频繁报通讯故障，尤其在雨雪天气或管道井潮湿环境下，故障会明显加重。

二、常见成因分析

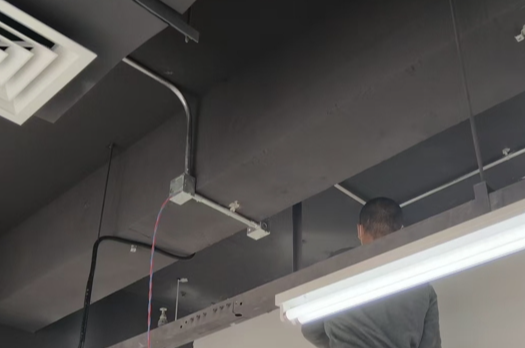

总线短路的最常见原因是穿管施工时线缆绝缘层被划破。金属管口毛刺、弯管处褶皱、穿线时用力过猛，都可能导致ZR-RVS双绞线的外层护套和绝缘层被割破。如果两根线的绝缘层同时破损，线芯就会直接接触形成短路。这种短路点通常发生在穿管转弯处、接线盒入口处，以及线管与桥架连接的过渡段。

其次，总线接头处理不当也是短路高发点。在中间接线箱或端子箱内，总线需要接头并接时，如果使用普通胶布缠绕而不使用专用接线端子，多股线的细铜丝可能从接头处散开，分别搭到相邻端子的线芯上，形成线间短路。特别是使用VR型多股软线时，线芯散开后更易发生此类问题。

设备底座接线时操作失误同样会造成短路。探测器底座或模块底座上有多个接线端子，接线人员在拧紧螺丝时如果将过长的线芯裸露部分压在端子外面，裸铜丝可能触碰到相邻端子的线芯，形成隐性短路。这种短路在初期可能因为接触电阻较大而不被主机检测到，但经过一段时间的热胀冷缩或震动后，裸铜丝进一步位移，就会发展为持续性短路。

接地故障的主要成因包括：管线积水导致总线浸泡在水中，绝缘电阻急剧下降；吊顶上方湿度大，接线盒密封不良，水汽侵入造成总线对地绝缘降低；施工时总线被钉子穿透、被金属桥架边缘挤压划伤线芯。在地下车库、水泵房、厨房等潮湿场所，接地故障发生率明显高于干燥的办公区域。

三、检测流程与定位技巧

检测总线短路故障，首先在主机端断开该回路的总线接线，使用万用表电阻档测量总线两根线之间的电阻。正常情况下，总线之间应该有一定的电阻值（因为线上挂接了许多设备，每个设备都有等效输入阻抗），通常在数百欧到数千欧之间。如果测量到接近0Ω的电阻，说明总线之间存在直接短路。

定位短路点时，采用"二分法"最为高效。将总线从中间位置（如楼层接线箱处）断开，分别测量前半段和后半段的电阻。哪一段电阻接近0Ω，短路点就在哪一段。然后继续在该段的中间位置断开测量，逐次缩小范围，通常经过三到四次分段就能定位到具体楼层或具体防火分区。最后在该范围内逐一检查接线盒、设备底座，就能找到短路点。

检测接地故障需要使用500V兆欧表（摇表）。断开主机端和所有设备端的接线，将兆欧表的两个表笔分别接总线线芯和接地体（如金属线管、建筑钢筋）。匀速摇动兆欧表，读取稳定后的绝缘电阻值。如果阻值低于2MΩ，说明存在接地故障。定位接地故障点的方法与短路定位类似，也是分段测量对地绝缘电阻，哪一段阻值明显偏低，接地点就在哪一段。

在实际运维中，还有一个快速判断故障性质的方法：观察主机回路电压。如果回路电压为0V或接近0V，大概率是总线直接短路；如果回路电压基本正常但通讯不稳定，大概率是接地故障或绝缘不良。这个初步判断可以帮助检修人员选择合适的检测工具和排查路径。

四、整改措施与预防要点

修复短路故障时，找到短路点后应将受损线缆整段更换，而不是简单用胶布包裹破损处。因为绝缘层破损后的线缆即使临时修复，其绝缘强度也无法恢复到原有水平，后续在潮湿环境下极易再次发生短路。更换线缆时必须使用同规格的ZR-RVS-2×1.5mm²阻燃双绞线，不得使用平行线或普通BV线替代。

对于接地故障，如果是管线积水导致的，首先要解决管线密封问题——在管道井进线处做防水封堵，在管线最低点设置泄水孔。然后更换浸泡过的总线线缆，因为线缆吸水后绝缘性能会持续下降，即使干燥后也难以恢复。如果是接线盒密封不良导致的，更换为防水型接线盒，并用防火泥和防水胶带双重密封。

从预防角度，施工阶段必须做好以下工作：穿管前清理管口毛刺，使用护口保护线缆；总线接头必须使用专用压接端子或搪锡处理，禁止直接拧接后缠胶布；所有设备底座接线时，线芯裸露部分不得超过端子压紧范围，多余线芯剪去；管线敷设完成后、设备安装前，进行全回路绝缘测试，测试合格后方可挂接设备；系统验收时，提交完整的绝缘测试记录，包括总线间绝缘电阻和对地绝缘电阻数据。

此外，合理配置短路隔离器也是降低短路故障影响范围的重要手段。利达LD-GA3600总线短路保护器应每隔20到30个设备设置一只，当某一段总线发生短路时，隔离器自动动作将故障段隔离，其余段总线继续正常工作。这样即使发生短路，故障范围也被限制在局部，不会导致整回路瘫痪。
