一、系统组成与配件总体架构

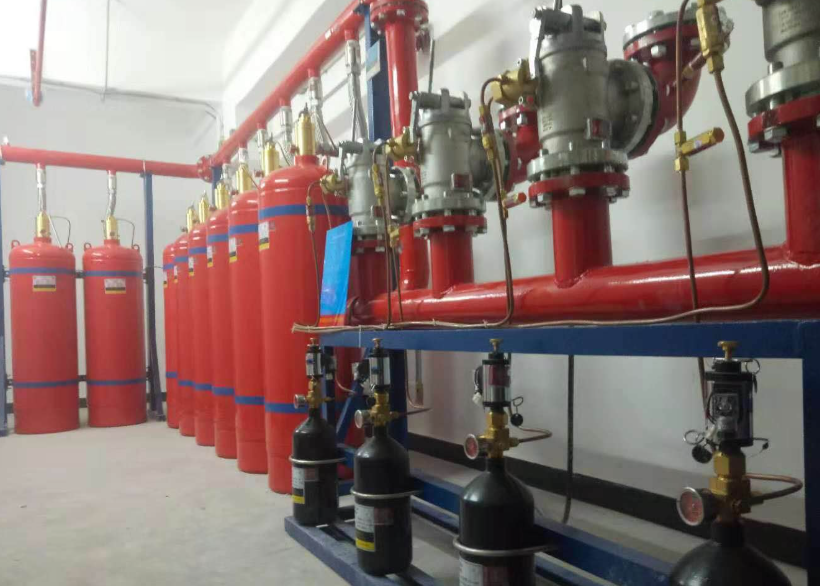

利达七氟丙烷（HFC-227ea）气体灭火系统属于全淹没灭火系统，按管网形式分为有管网系统（单元独立、组合分配）与无管网柜式装置两大类。根据利达海鑫官方产品资料，一套完整的有管网七氟丙烷灭火系统主要由以下配件构成：灭火剂瓶组（含储存钢瓶、容器阀/瓶头阀）、启动瓶组（含启动钢瓶、瓶头阀、电磁阀）、集流管、液流单向阀、气动单向阀、选择阀、高压软管、安全阀（泄压阀）、压力讯号器、框架瓶架、减压孔板、管网管道及管件、喷嘴，以及火灾自动报警控制器、气体灭火控制器、感烟探测器、感温探测器、声光报警器、警铃、放气指示灯、紧急启动/停止按钮等电气配件。
从功能层面划分，上述配件可归纳为四大子系统：一是储存与释放子系统（瓶组、容器阀、集流管、单向阀、安全泄压装置）；二是管网与喷射子系统（管道、管件、减压孔板、喷嘴）；三是驱动与分配子系统（启动瓶、电磁阀、气动管路、选择阀）；四是探测报警与控制子系统（探测器、控制器、声光报警、联动设备）。四个子系统必须按规范成套配置，任一环节缺失或选型不当都会导致系统无法在规定时间内可靠喷放。
二、设计选型阶段的配件配置依据
利达气体灭火系统的配件配置必须以防护区的设计计算为前提。设计人员应依据《气体灭火系统设计规范》GB 50370-2005第3.3节关于七氟丙烷系统的规定，先确定防护区的净容积、灭火剂设计浓度（通讯机房、电子计算机房一般取8%）、喷放时间（不大于8s）、灭火浸渍时间等参数，再反推灭火剂储存量、管网管径、喷嘴数量与孔口面积。
具体到配件配置，应把握以下总体要求：
储存装置规格：利达七氟丙烷钢瓶常见规格有40L、70L、90L、120L、150L，20℃时储存压力为2.5MPa（低压）或4.2MPa（高压），有管网系统一般采用4.2MPa增压储存。
系统形式选择：两个及以上防护区宜采用组合分配系统，一个组合分配系统所保护的防护区不应超过8个；当防护区面积或容积较大、仅设置一套瓶组无法满足时，应按规范设置备用量。
管网容积限制：根据GB 50370第3.3.11条，管网管道内容积不应大于流经该管网的七氟丙烷储存量体积的80%，否则会造成管路内气相比例过高、喷嘴出口压力不足。
减压要求：灭火剂释放时管网应进行减压，减压装置宜采用减压孔板，设在系统源头或干管入口处。
三、利达品牌配件的成套匹配原则
利达海鑫生产的气体灭火配件在接口尺寸、螺纹标准、压力等级上与本品牌瓶组、阀件相互匹配。工程实践中应优先采用同一品牌的成套配件，理由有三：第一，容器阀出口螺纹、集流管法兰尺寸、高压软管长度均按利达瓶组接口专门设计，跨品牌混用易出现密封失效；第二，压力讯号器的输出信号与利达气体灭火控制器的反馈回路参数匹配，可避免因阻抗不匹配造成误报或不报；第三，同品牌配件的质保与消防产品身份标识（CCCF认证）可追溯，便于验收与后期维护。
对于利达华信电子股份有限公司生产的LD128E、LD55071、LQ系列气体灭火控制器，其与利达海鑫瓶组电磁阀的启动电源（DC24V、动作电流不大于1A）必须匹配。设计选型时应核对控制器外控触点容量、电磁阀启动电流与压降，确保在最不利线路长度下仍能可靠驱动。
四、常见配置误区与注意事项
从大量工程案例看，配件配置环节常见以下误区：
盲目增加喷嘴数量：喷嘴孔口面积总和必须经过水力计算，随意开孔会造成初期喷射压力骤降、灭火剂分布不均。
忽视选择阀配置：组合分配系统中每个防护区必须对应设置一个选择阀，选择阀的公称通径应与对应管网主管一致，且应在容器阀开启之前或同时打开。
漏配安全泄压装置：集流管上必须设置安全泄压阀，其泄压动作压力应为11±1.1MPa（4.2MPa系统）或6.8±0.68MPa（2.5MPa系统），防止瓶组超压。
电气配件不成套：声光报警器、警铃、放气指示灯、紧急启停按钮应按防护区分别设置，放气指示灯应安装在防护区入口外侧，与人行视线齐平。
