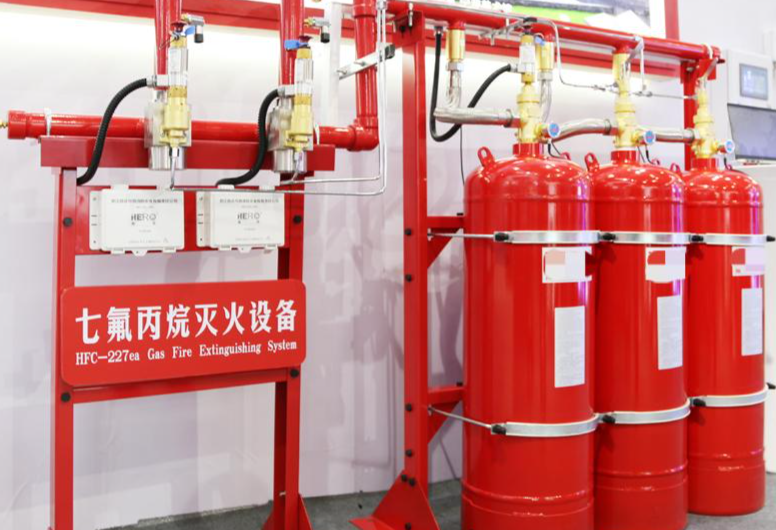

一、储存装置的构成与功能

二、灭火剂储存瓶的配置要求

• 瓶组充装前质量（空瓶重量）；

• 介质充装量（灭火剂重量）；

• 瓶组充装后总重量；

• 储存压力、充装系数、生产批号、检验日期。

三、容器阀（瓶头阀）的配置要求

• 公称工作压力应与储存压力匹配，4.2MPa系统容器阀额定压力不小于15MPa；

• 电磁阀（电磁驱动装置）的工作电压为DC24V，动作电流不大于1A，启动线路压降不应超过额定电压的10%；

• 应设置手动应急操作机构，当电气控制失效时可通过机械按压方式直接启动容器阀；

• 容器阀上应安装压力表，压力表量程为0~10MPa（4.2MPa系统）或0~25MPa（IG541系统），精度不低于1.6级；

• 瓶组出口与集流管之间应设置高压软管，长度一般为0.5~1.0m，以吸收钢瓶喷放时的反作用力并补偿安装偏差。

四、集流管与单向阀的配置

• 每只瓶组出口与集流管之间必须设置液流单向阀，防止灭火剂从其他瓶组倒灌；

• 集流管末端应设置安全泄压阀，泄压动作压力按系统储存压力确定：4.2MPa七氟丙烷系统为11±1.1MPa；

• 集流管应固定在专用支架上，水平安装，坡度朝向瓶组方向；

• 组合分配系统中，集流管后接选择阀，再分配到各防护区管网。

五、启动瓶组与低泄高封阀

• 启动钢瓶容积一般为4L或6L，储存压力6.0MPa；

• 瓶头阀上安装电磁阀，由气体灭火控制器输出DC24V信号启动；

• 启动气动管路应设置低泄高封阀，该阀在正常微小泄漏时自动排气，而在启动压力（大于1.0MPa）瞬间达到时迅速关闭，保证启动气压有效传递到主瓶容器阀；

• 气动单向阀用于控制启动气体的流向，确保启动气体只进入应启动的主瓶组，不串入其他防护区；

• 组合分配系统中，启动管路通过气动单向阀与各防护区选择阀联动，实现"先开选择阀、再开主瓶"的顺序控制。

六、储存装置的安全与维护要求

• 每月检查压力表读数，指针应在绿区范围内；压力下降超过10%时应及时补充氮气；

• 每年称量灭火剂重量，泄漏量超过5%时应补充药剂；

• 储瓶间温度保持0~50℃，严禁阳光直射，通风良好；

• 瓶组标识、安全标识、操作说明牌应齐全清晰；

• 电磁阀、压力讯号器的接线端子应做防水防潮处理。
