利达带你认识基本消防工程符号

发布时间:2019/09/10 丨 文章来源:www.zhimiaoxiaofang.com | 作者:利达消防设备丨 浏览次数:

消防工程符号图例大全与常识




想看懂一份消防工程图首先需要了解消防符号的意义,今天小编就来带领大家认识一些基本消防符号。

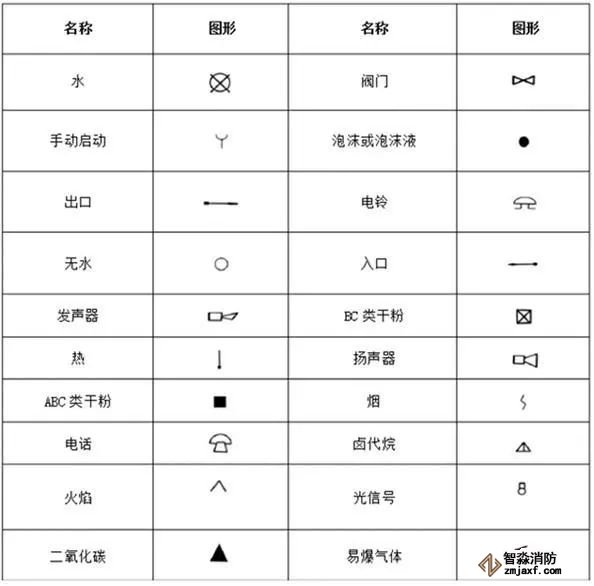

常见基本符号:




消防工程辅助符号:

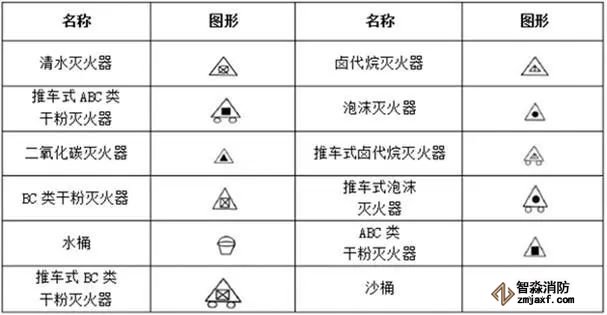

消防工程灭火器符号:

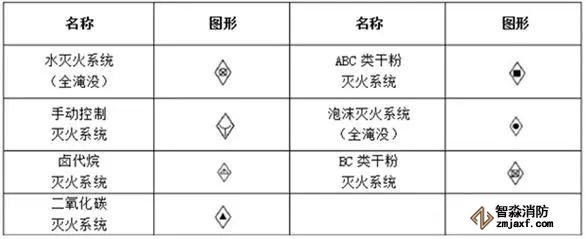

消防工程固定灭火器系统符号:

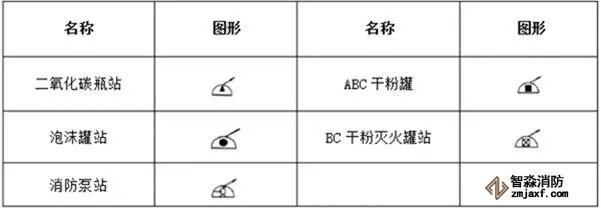

消防工程灭火设备安装处符号:

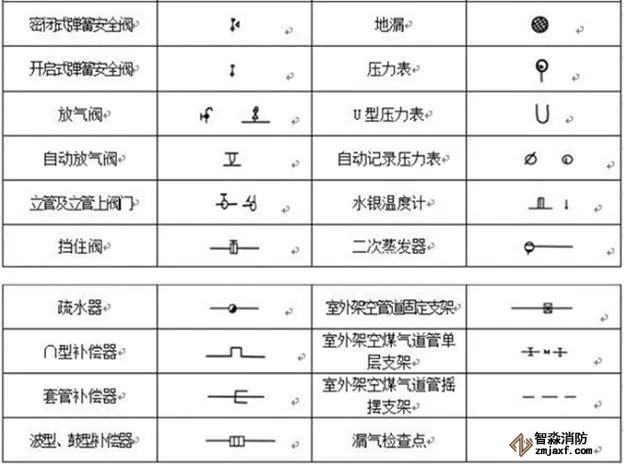

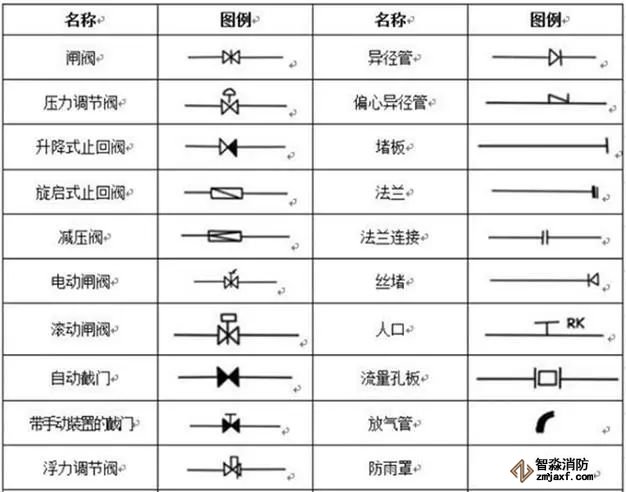

消防管道及配件符号:

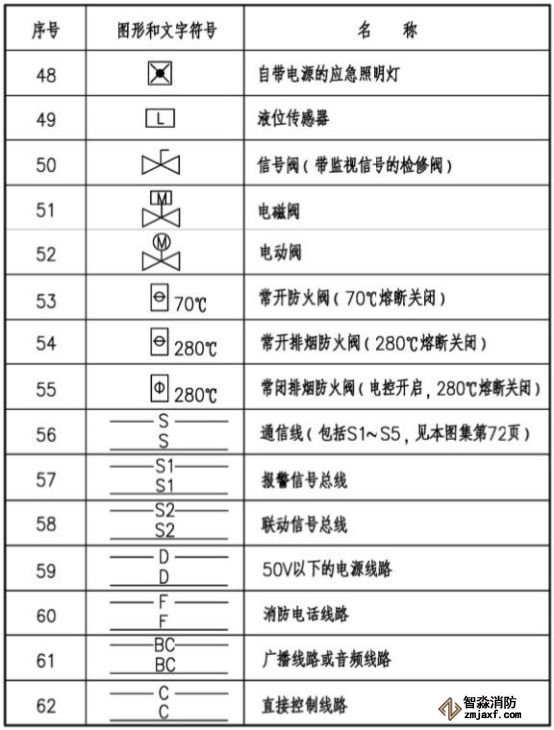

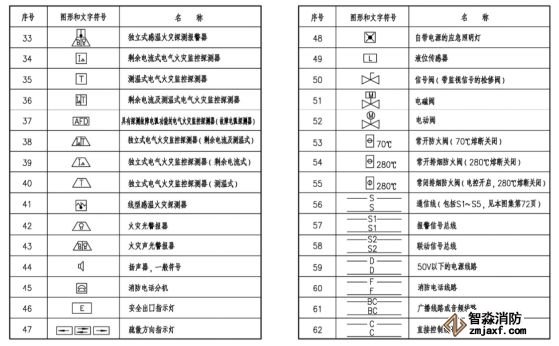

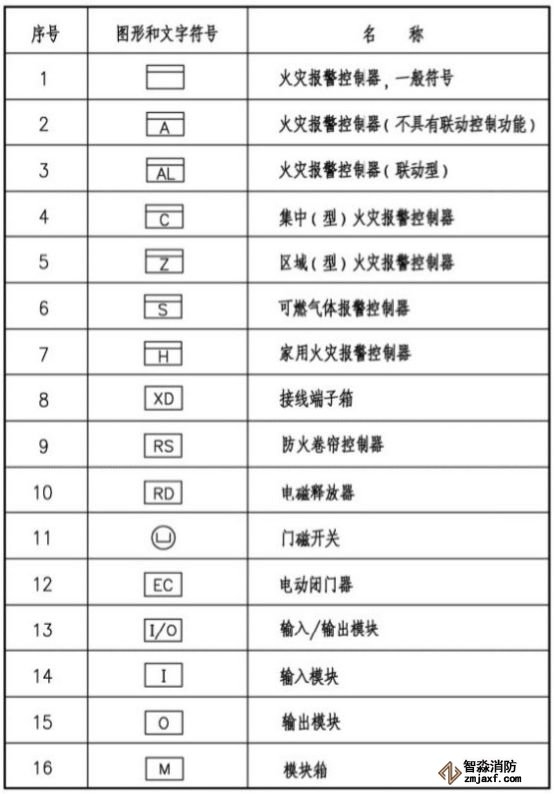

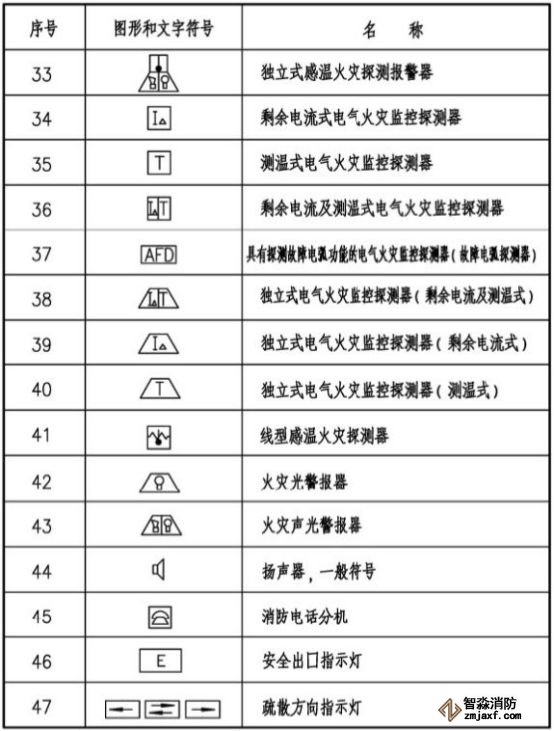

火灾报警系统图例:
